На экране появится окно Render (Тонирование) (рис. 12.17) с результатом тонирования модели. Прежде чем можно будет увидеть все изображение, скорее всего, придется подождать: время, затраченное на тонирование, может быть достаточно большим и зависит от сложности модели, настроек качества тонирования и, конечно же, производительности компьютера.

Рис. 12.17. Диалоговое окно Render (Тонирование)

Окно Render (Тонирование) по умолчанию разделено на три области: непосредственно само окно, в котором отображается изображение тонированной модели, Status Bar (Строка состояния), где находится список всех тонированных изображений, и область статистики (Statistic Pane), расположенная справа. Здесь отображаются статистические данные процесса тонирования.

Сохранение тонированного изображения

Полученное при тонировании изображение можно сохранить. Впоследствии его можно открыть в другой программе и распечатать.

Рассмотри процесс сохранения тонированного изображения.

Если тонирование выполнялось в видовом экране, то выполните команду Tools– > Display Image– > Save (Сервис -> Вывод изображения -> Сохранить), а если в отдельном окне, то выполните команду File– > Save (Файл -> Сохранить). Можно также воспользоваться лентой. Для этого необходимо перейти на вкладку Output (Вывод) в группу Render (Тонирование) и нажать кнопку Save rendering to file (Сохранить тонирование в файл). Если операция сохранения тонирования проводилась ранее, то в поле, расположенном справа от кнопки Save rendering to file (Сохранить тонирование в файл), будет указан путь для сохранения файла, если необходимо сохранить файл в другом месте, то следует нажать расположенную правее от поля кнопку с изображением многоточия. После чего откроется диалоговое окно Render Output File (Выходной файл тонирования).

Данное окно предоставляет стандартные возможности по сохранению файла. Отмечу лишь, что в раскрывающемся списке Files of type (Тип файла) необходимо выбрать один из возможных типов файлов: BMP, PCX, TGA, TIF, JPEG или PNG. Чтобы завершить сохранение файла, нажмите кнопку Save (Сохранить).

Совет

Чтобы открыть окно Reder (Тонирование), в котором отображаются результаты последнего тонирования изображения, щелкните на кнопке Show Render Window (Показать окно тонирования).

Резюме

Итак, представим общий алгоритм по созданию тонированных изображений.

1. Создайте и настройте нужные источники света.

2. Подключите материалы к объектам чертежа. При желании можно создать новые материалы или отредактировать существующие.

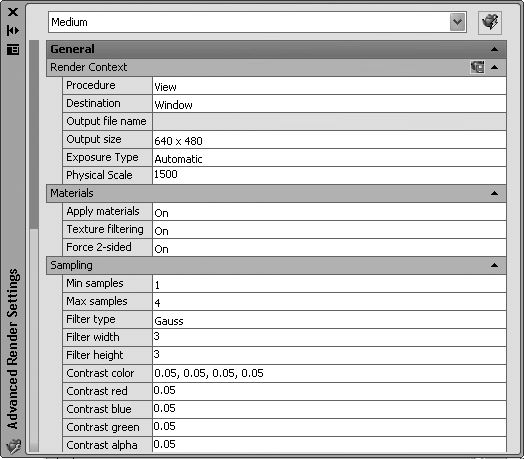

3. Настройте параметры тонирования. При необходимости можно добавить эффект тумана.

4. Выполните тонирование модели и сохраните полученное изображение.
