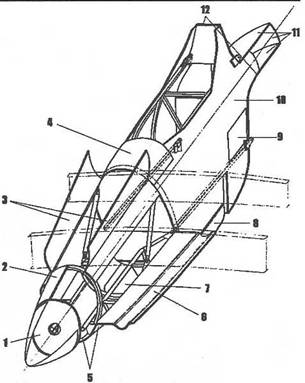

Схема бронирования ПБШ-1

1. Диск – цементированная -15,5 мм.

2. Крышка для маслобака и носка мотора – гомогенная -4,5 мм.

3. Крышка для подхода к карбюраторам – гомогенная -4,5 мм.

4. Люк для бензобака – гомогенная -4,5 мм.

5. Нижняя броня – гомогенная -7,5 мм.

6. Крышка для подхода к свечам, магнето, управлению газом, водомасля/юму радиатору и расширительному бачку – гомогенная -7,5 мм.

7. Люк для подхода к помпам и задней части мотора – гомогенная -7,5 мм.

8. Люк для бензобака – гомогенная -5,5 мм.

9. Люк для водорадиатора – гомогенная -7,5 мм.

10. Стенка – гомогенная – 7,5 мм.

11. Туннель – гомогенная -5,5 мм.

12. Стенка – цементированная – 15,5 мм.

В адрес НКАП было выслано краткое заключение по эскизному проекту ПБШ-1, утвержденное П.В.Рычаговым, следующего содержания:

"1. Удовлетворяет программе 1941 г. только по следующим показателям.

а) Бронированный, одноместный. Толщина брони 15,5 мм защищает от пробивания 20-мм снарядом.

б) Имеет мощное вооружение две МП-3 и шесть ШКАС в крыльях вместо требуемого: две пушки и два пулемета ШКАС или одна пушка и четыре ШКАС.

2. В отношении полетных данных ПБШ-1 программе 1941 г. не удовлетворяет

а) Посадочная скорость 146-127 и 138-121 км/час. Требование 130-135 км/час.

б) Наибольшая скорость 472 км/час. Программа – 500-550 км/час.

в) Дальность полета на скорости 0,9 от максимальной 800 км. Требуемая – 1000 км.

г) Бомб нет. Требование – 250 кг. Бомбовая нагрузка берется по проекту за счет перегрузки.

3. В постройке находится и должен быть готов к 15 ноября 1940 г. аналогичный самолет конструктора Сухого, проектные данные выше, чем у ПБШ- 1, а именно:

Проект ПБШ-1 Сухого

Скорость у земли, км/ч 510 449

Дальность

полета, км 800 800

Вооружение 6 ШКАС 6 ШКАС

и 2 пушки Бомбы, кг 120 нет

Дальность полета с перегрузкой, км 1200 1000

Выводы:

По своим полетным данным самолет ПБШ-1 не удовлетворяет программе 1941 г.

В постройке находится аналогичный образец бронированного штурмовика Сухого с более высокими полетными данными, чем ПБШ-1. Поэтому от реализации проекта ПБШ-1 следует воздержаться.

Зам. председателя НТК при Начальнике ВВС КА военинженер 1 ранга Знаменский".

И все-таки главной причиной отклонения проекта ПБШ-1 была необходимость доводки И-200, которая усугублялась не только объективными причинами, необходимостью торопиться в завершении работ по И-200, но и еще недостаточной к тому времени зрелостью коллектива ОКО при заводе №1. Тем не менее, благодаря тому, что силы коллектива не были оторваны на реализацию проекта ПБШ-1 на заседании технического совета при НИИ ВВС, где рассматривали результаты госиспытаний И-200, было отмечено, что он является самым доведенным самолетом при поступлении на государственные испытания, которые прошел хорошо. Кроме того, за время заводских и государственных испытаний не было потеряно ни одного самолета и ни одного летчика.

Между тем, заметное улучшение летных характеристик ПБШ-1, прежде всего взлетно-посадочных, и запасов устойчивости можно было получить за счет уменьшения массы брони до 850-900 кг, что было вполне достаточно для одноместного бронированного штурмовика, а также за счет снятия четырех пулеметов ШКАС. Последнее позволило бы не только снизить массу самолета примерно на 700-800 кг, но и расширить возможности использования средств механизации крыла.

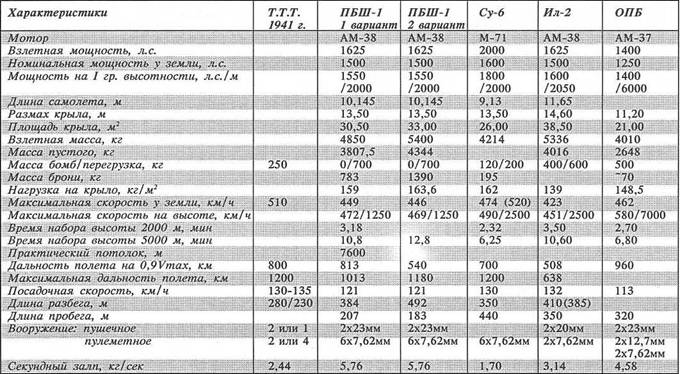

Для получения более полной оценки достоинств и недостатков проекта ПБШ-1 в таблице дополнительно приведены данные второго варианта ПБШ- 1, одноместного варианта Су-6, одноместного варианта Ил-2 и ОПБ с двигателем АМ-37. Данные по Су-6 приведены по результатам заводских испытаний первого и второго опытных экземпляров. Данные по Ил-2 – по результатам госиспытаний второго серийного экземпляра, изготовленного заводом №18, и опытного образца завода №39, испытанных в НИИ ВВС в начале 1941 г. Данные по ОПБ АМ-37 С.А. Кочеригина взяты из эскизного проекта.

ПБШ-1

Пикирующий бронированный штурмовик с гидропередачей

Проект

В соответствии с приказом НКАП №78 от 2 марта 1940 г. на заводе №1 им. Авиахима организовали группу под руководством М.И.Гуревича для про

ведения конструкторских работ по гидроприводу от мотора к винту. К 15 августа необходимо было выполнить проектирование, построить и провести стендовые испытания гидропередачи на два винта. Для обеспечения консультации и технической помощи по воп

росам гидропередачи от ЦИАМа выделили ведущего инженера В.А.Доллежаль. В связи с этим прорабатывался проект самолета ПБШ-1 с гидропередачей. Однако работы в этом направлении развития не получили.

ПБШ-2

Пикирующий бронированный штурмовик

Проект

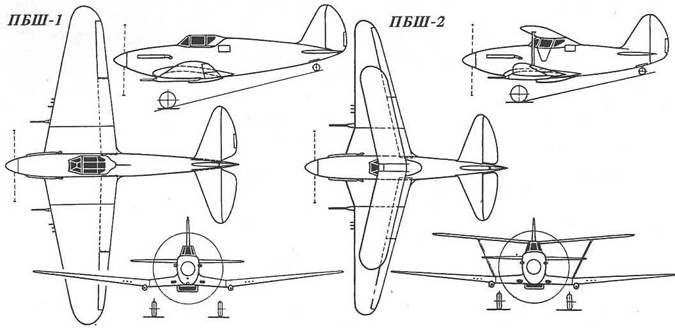

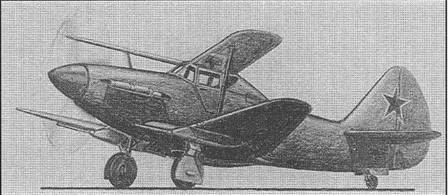

ПБШ-2

В ОКО, возглавляемом А.И.Микояном, летом 1940 г. также велась разработка самолета ПБШ-2 с мотором АМ-38. Учитывая, что одним из основных недостатков ПБШ-1 были плохие взлетно-посадочные характеристики,а также вызывали опасения недостаточные запасы устойчивости, вполне вероятно, что со стороны конструкторов делались попытки поиска альтернативного варианта, у которого эти проблемы решались бы лучшим образом. В связи с чем вместо монопланного варианта на ПБШ-2 была применена бипланная схема. Таким образом, пилотажные и особенно взлетно-посадочные качества могли быть заметно улучшены, а также более успешно решались проблемы устойчивости. Нагрузку на крыло снизили до 149 кг/м 2 . Но естественно, при этом летные данные у ПБШ-2 были бы намного ниже, чем у ПБШ-1, и поэтому он не мог иметь перспективы развития. Намного сложнее была бы и конструкция самолета.

Винтомоторная группа и бронеотсек были аналогичны ПБШ-1, за исключением того, что у ПБШ-2 сделали бро- недверь, которая в аварийной ситуации принудительно сбрасывалась в воздухе. Вооружение также состояло из двух пушек МП-3 и шести пулеметов ШКАС. В центроплане

располагались два бомбоотсека. Длина самолета – 8,85 м, высота – 3,5 м. Площадь верхнего крыла (10,26 м 2 ) была почти в два раза меньше площади нижнего крыла (22,14 м 2 ). Размах верхнего крыла составлял 8,6 м, нижнего – 12,4 м. Верхнее крыло было сдвинуто назад по отношению к нижнему и имело обратную стреловидность. По расчетам, ПБШ-2 должен был иметь максимальную скорость – 426 км/ч, дальность полета 740 км, а с подвесными топливными баками 929 км.

( Продолжение следует )
