Зачитав реляцию, полковник помолчал и добавил: "Токарев помог нам в решающий момент боя. Бригада была последним резервом командования".

Похоронили Токарева в центре Старого Оскола в небольшом сквере. В похоронах приняло участие множество горожан.

На следующий день начали прибывать свежие авиаполки и наше участие в сражении на Курской дуге закончилось. Во время базирования на аэродроме Трубеж за период со 2 июня по 10 июля 1943 г. летчики 40- го гвардейского авиаполка сбили 81 самолет противника в районе города Обоянь. 14 из них сбил гвардии капитан Н.Т. Китаев. Наши потери за этот период составили 29 самолетов и 12 летчиков.

ПОСЛЕСЛОВИЕ

Немного южнее города Обоянь находится мемориал "Огненная дуга". В нем отмечены многие летчики, участвовавшие в Курской битве. Но особой почести удостоены только два из них – это Герои Советского Союза гвардии майор М.С. Токарев и гвардии лейтенант А.К. Горовец.

В школе №2 города Обоянь находится музей боевой славы 40-го гвардейского Тернопольского ордена Кутузова II! степени истребительного авиационного полка. В поселке Трубеж на местной церкви установлена памятная плита в честь авиаторов полка, а на месте бывшего аэродрома у поселка Трубеж открыт мемориал с памятной стеллой в честь летчиков полка, защищавших небо Обояни. Высокого звания "Почетный гражданин Обояни" в 1991 г. удостоен Герой Советского Союза гвардии полковник Николай Трофимович Китаев, сбивший в небе над Обоянью 14 самолетов противника. На протяжении многих лет ветераны полка регулярно бывают в Обояни и вместе с жителями города посещают все памятные места, возлагают цветы к памятнику на могиле своего любимого командира в Старом Осколе. Подвиги не стареют, и очень важно сохранять их в нашей памяти, чтобы донести до потомков.

ПЕРОВ В. И., РАСТРЕНИН О. В.

НЕИЗВЕСТНЫЙ АР-2

Продолжение. Начало в АиК №2,3,4/2003 г.

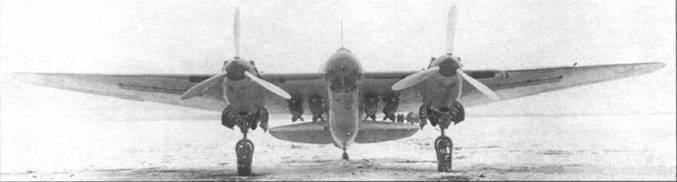

Внешняя подвеска четырех 230-кг бомбы на Ар-2

Параллельное доводкой СБ-РК 2М- 105 КБ Архангельского приступило к разработке нового скоростного ближнего бомбардировщика СББ. Сначала новый самолет имел индекс С (под этим обозначением велись продувки модели самолета в ЦАГИ), но вскоре индекс машины был заменен на Б. Самолет задумывался как кардинальная модификация серийного СБ с повышенными летно-боевыми данными и преемственностью в технологии производства. При его проектировании использовался опыт создания ММН, СБ-РК. а позже и Ар-2. В экипаж СББ входили летчик, штурман и стрелок- радист.

Главное преимущество нового самолета заключалось в существенно улучшенной аэродинамике. Общая компоновка и боевая схема бомбардировщика Б были аналогичны самолету СБ, но с двухкилевым оперением. С целью "максимального увеличения скорости самолета" нагрузка на единицу площади крыла в нормальном варианте боевой нагрузки была доведена до 149 кг/м2 и до 162 кг/м2 в перегрузочном. В этой связи площадь крыла была уменьшена до 40 мг . Крыло стало короче и немного уже в сравнении с крылом СБ. При этом для обеспечения необходимой посадочной скорости предполагалось использовать щитки ЦАГИ, представлявшие собой нечто среднее между обычными щитками и закрылками Фаулера. Профиль крыла был выбран скоростным типа NACA-22 с относительной толщиной у корня 14,7% и на конце 8%.

В конструкции СББ предполагалось широкое использование открытых профилей взамен труб, штамповка, несущая обшивка. Обшивка самолета СББ, и особенно крыла, выполнялась гладкой с клепкой впотай. Носок крыла и его верхняя часть между лонжеронами крыла имели обшивку из бакелитовой фанеры, приклеиваемой на металлический каркас. Предполагалось, что такая конструкция крыла должна обеспечить необходимую прочность и хорошую аэродинамику.

Фюзеляж выполнялся в виде хорошо обтекаемой "дирижабельной формы", которая, по мнению специалистов. являлась наиболее выгодной с точки зрения аэродинамики.

Водорадиаторы размещались внутри центропланной части крыла со входом в носке центроплана и выходом сзади. Причем предполагалось использовать алюминиевые радиаторы ребристого типа констру кции ленинградского СКБ НКАП.

Хвостовая опора выполнялась убирающейся в полете.

В конструкции самолета предусматривалось значительное упрощение технологии по сравнению с самолетом СБ. На СББ использовались открытые профили. включая и лонжероны (вместо труб на СБ). По всей машине применялась открытая клепка. Ряд элементов выполнялся путем штамповки. Количество сварных узлов было сокращено с их заменой на штампованные из дюраля и стали.

Лонжероны центроплана представляли собой стальные швеллера с полками, соединенными между собой раскосами из труб, а местами листом.

Полки лонжеронов отъемной части крыла выполнялись из двух склепанных вместе прессованных уголков с косог- нутой в сечении полкой. Верхний и нижний пояс соединялись между собой гладким листом, подкрепленным вертикальными уголками-стойками.

Нервюры были штампованные из листового дюраля. Верхняя обшивка крыла между лонжеронами, работающая на сжатие, подкреплялась изнутри гофром. Этот участок верхней обшивки центроплана "не разрезался", а целиком насквозь проходил через фюзеляж. С этой же целью, чтобы не делать никаких вырезов в нижней части крыла, отказались от уборки шасси в крыло.

Для "правильной работы" несущей части обшивки стыковка отъема с центропланом выполнялась не в четырех точках, а по всему контуру дужки на участке между лонжеронами.

Применение несущей обшивки обеспечивало большую живучесть самолета и позволяло лучше "выполнить поверхность и сохранить профиль крыла".

Запас прочности по расчету обеспечивался на случай А. равное 8 вместо 7 у самолета СБ.

В качестве основного мотора силовой установки СББ рассматривался М-105 с турбокомпрессором ТК-2. Кроме него предполагалось использовать мотор М-106.

К этому времени М-105 уже прошел 50-часовые госиспытания, а турбокомпрессор ТК-2 установлен на самолете СБ с моторами М-103 для проведения летных испытаний.

В перспективе с целью дальнейшего улучшения аэродинамики самолета предполагалось устанавливать М-105ТК в перевернутом виде. В этом случае улучшалась компоновка моторной установки и радиатора и высвобождалось место в крыле для размещения бензобаков вместо радиаторов. По этому вопросу существовала договоренность с моторостроителями 26-го завода. Однако в дальнейшем от такого варианта мотоустановки отказались, как не имеющего для самолета-бомбардировщика существенных преимуществ перед традиционной установкой мотора.

В обоих вариантах предполагалось использовать трехлопастные винты изменяемого в полете шага типа 3-СМВ- 2 диаметром 3,25 м.

Нормальная бомбовая нагрузка составляла 600 кг, в перегрузку – 1000 кг (из них внутри фюзеляжа – 800 кг). Номенклатура авиабомб включала авиабомбы калибров от 2.5 до 250 кг. При этом мелкие осколочные и зажигательные бомбы калибра 2,5-15 кг, а также химампулы загружались в кассеты мелких бомб. Фугасные авиабомбы калибра 250 кг и выливные авиаприборы типа ВАП-200 подвешивались только на наружные бомбодержатели. Перегрузочный вариант бомбовой нагрузки получался при использовании 10 ФАБ-100, из них 8 размещались в фюзеляже, а пара "соток" – на наружных бомбодержателях.

Стрелковое вооружение включало один пулемет нормального калибра УльтраШКАС в носовой установке у штурмана и один УльтраШКАС или крупнокалиберный пулемет ШBAK- 12,7 на шкворне у стрелка-радиста. Боекомплект штурманского пулемета составлял 600 патронов, а стрелка-радиста – 800 патронов для УльтраШКАСа и 300 патронов для ШВАКа.

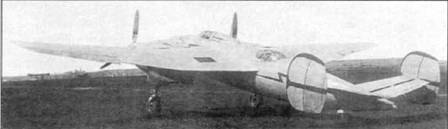

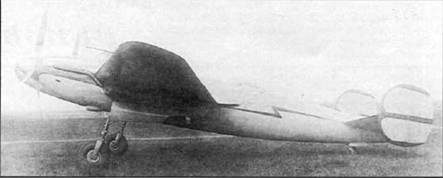

СББ-1

Нормальный полетный вес СББ с моторами M-I05TK составлял 5961 кг, а мотором М-106 – 5851 кг. Расчетная максимальная скорость полета с моторами М-105ТК должна была составить 455 км/ч у земли и 612 км/ч на высоте 9000 м. с моторами М-106 – 587 км/ч на высоте 7000 м.
