Улучшение летно-технических характеристик

Предусматривает модернизацию большинства агрегатов и систем Ми-24. В первую очередь повышают технические характеристики и аэродинамическое качество несущей системы путем использования агрегатов, спроектированных специально для новейшего боевого вертолета четвертого поколения Ми-28Н: стеклопластиковых лопастей несущего винта с новыми аэродинамическими профилями и втулки несущего винта с элас- томерными шарнирами без подшипников качения. Кроме того, будут использованы элементы забустерной части системы управления (автомата перекоса и др.), детали трансмиссии, а также Х-об- разный рулевой винт с торсионной втулкой.

Ми-24ПН уже завершип программу петных испытаний. Серийное производство началось на ОАО "Росвертол"

Все эти огреготы и детали прошли всесторонние испытания на Ми-28, продемонстрировали высокое конструкционное и технологическое совершенство, а также пригодность к серийному производству и широкой эксплуатации. Использование агрегатов и систем от перспективного Ми-28 существенно упростит и удешевит в будущем возможную совместную эксплуатацию этих машин с Ми-24 в частях, на ремонтных базах и облегчит обучение обслуживающего персонала. Агрегаты и детали Ми-28 увеличат тягу несущего винта более чем на 300 кг, существенно улучшат маневренные характеристики вертолета, снизят на 15% затраты на техническое обслуживание, уменьшат акустическую заметность Ми- 24 и значительно повысят боевую живучесть.

Важнейшим элементом программы модернизации Ми-24 является установка на вертолете новейшего двигателя ВК- 2500 (ТВЗ-117ВМА-СБЗ), разработанного на петербургском ОАО «Завод им. В.Я.Климова» под руководством главного конструктора П.С.Изотова. ВК-2500 является результатом глубокой модернизации надежных и хорошо освоенных в производстве и эксплуатации двигателей ТВЗ-117. Модернизация проведений петербуржцами на основе новейших отечественных и зарубежных технологий. Теперь взлетная мощность двигателей достигает 2400 л.с. В случае отказа одного из двигателей, предусмотрен перевод другого на чрезвычайный режим в 2700 л.с., что позволит продолжать взлет и полет на одном работающем. Новые двигатели позволяют эксплуатировать Ми-24 в условиях высоких температур и горной местности. Назначенный ресурс ВК-2500 несоизмеримо возрос. С его установкой заслуженный вертолет поистине приобрел «новое сердце».

Программа улучшения ЛТХ предусматривает изменения еще ряда агрегатов и систем. В ходе модернизации шасси Ми- 24 заменяют новым – неубирающегося типа. Благодаря этому масса вертолета снижается более чем на 100 кг, а также высвобождается объем для размещения нового оборудования. Кроме того, новое шасси повышает безопасность полета на предельно малых высотах. Уменьшению массы конструкции Ми-24 способствует и замена радиостанции значительно более легкими новейшими Р-999, а также использование более легких аккумуляторных батарей.

Столь же существенный выигрыш в массе конструкции образуется при модернизации крыла Ми-24 за счет исключения крайних вертикальных пилонов подвески вооружения. Как показал опыт боевого использования вертолета, оставшихся пилонов более чем достаточно для подвески полной гаммы перспективных видов вооружения. При переделке крыльев балочные держатели вооружения и других подвесных систем БДЗ-57КрВ заменяют новыми универсальными ДБ- ЗУВ. Для подвески ракет комплексов «Штурм» или «Атака» модернизированные Ми-24 оснащают многоместными пусковыми установками АПУ-8/4-У. Каждая из них может нести до восьми ракет в пусковых контейнерах. Важным нововведением в конструкцию крыла является оснащение его встроенным механизмом подъема тяжелых грузов. Это значительно снизит время подготовки машины к вылету и облегчит процесс подвески вооружения. На подкрыльевых пилонах модернизированного Ми-24 предусматривается подвеска топливных баков увеличенной емкости (575 л), применяемых на Ми- 28.

Круглосуточное боевое применение

Этот блок модернизации способен обеспечить круглосуточное применение Ми-24 в простых и ограниченно-сложных метеоусловиях. Модернизация затрагивает в первую очередь БРЭО. Часть существующего оборудования наращивается, а часть заменяется новым. Блок отличает наивысшая актуальность в свете самых современных тенденций мирового вертолетостроения и развития тактики применения армейской авиации В настоящее время обязательным требованием к вертолетам боевого назначения является ведение активных военных операций в любое время суток. Ведущие фирмы мира приступили к модернизации своих изделий. При этом для ведения ночных действий переоснащают боевые вертолеты не только второго (Ми-24, Белл «Кобра»), но и третьего (Ми-28, «Апач», «Мангуста») поколений.

Используя тяжелое экономическое положение нашей страны и временные трудности головного разработчика российской вертолетной техники, ряд зарубежных фирм принялись за «пиратскую» модернизацию мирового парка вертолетов Ми-24. Южноафриканская фирма модернизировала «двадцатьчетверки» Алжира. Израильтяне намерены переоборудовать весь парк индийских вертолетов. Произведенные в нашей стране и экспортированные машины оснащают различного рода обзорно-прицельными системами (FUR), очками ночного видения и прочим оборудованием круглосуточного использования Иногда «пиратская» модернизация касается значительно большего число агрегатов и систем. Из рук отечественных вертолетостроителей уплывает исключительно выгодный кусок мирового винтокрылого рынка. В связи с этим, ОАО «МВЗ им. М.Л.Миля» совместно с ФГУП «Рособоронэкспорт» и рядом других заинтересованных организаций провело серию акций в защиту своих авторских прав и коммерческих интересов, в том числе официально сняло гарантии с вертолетов, модернизированных без согласования с головным производителем.

Предпринятые шаги возымели действие. Удалось остановить несогласованную модернизацию порка вертолетов Ми-24 стран вышеградской группы (Польша, Чехия, Венгрия и Словакия). На этот лакомый (стоимостью более чем в полмиллиарда долларов) заказ претендовали британские, американские, французские и израильские фирмы. Теперь им придется считаться с мнением российских разработчиков. Однако шансы отечественных вертолетостроителей на участие в международных программах модернизации Ми-24 прямо зависят от наличия собственных систем круглосуточного боевого применения вертолетов.

Специалистами ОАО «МВЗ им.М Л Миля» и ОАО «Роствертол» в настоящее время отработаны два варианта модернизации по блоку «Круглосуточное боевое применение». Один из них создан в тесном сотрудничестве с приборостроителями Роменского ПКБ, ОАО «Красногорский завод им. С.А. Зверева» и московским НПО «Орион», а другой – совместно с екатеринбургским ФГУП «ПО УОМЗ», московским НТПК «Геофизика-АРТ» и Рязанским ГРПЗ.

ОАО «Красногорский завод им. С.А.Зверева» несколько лет назад предложил МВЗ им. Миля модернизировать Ми- 24, дооснастив «дневную» обзорно-прицельную станцию управляемых ракет «Радуга-Ш» ночной прицельной подсистемой «Зарево», созданного на базе отечественного тепловизора «Ноктюрн». При разработке подсистемы были использованы результаты ОКР по обзорно-прицельным системам для вертолетов Ми-28 и Ка-50, а также для бронетанковой техники. Модернизированный совместно со «зверевцами» вертолет носит обозначение Ми-24ПН. Преимущества варианта интегрирования тепловизионной прицельной подсистемы со штатной «дневной» – относительная простота и дешевизна работ.

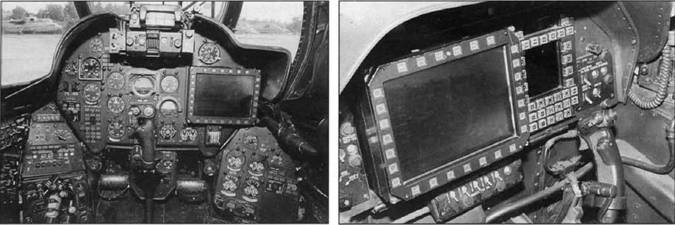

Приборные доски кабин пилота (слева) и штурмана-оператора (справа) на опытном вертолете Ми-24ПН

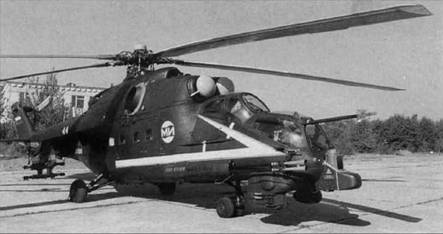

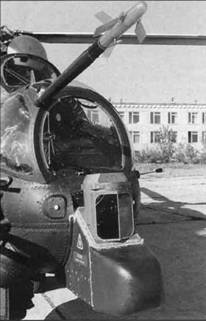

Тепловизионная система "Зарево" не даст спутать Ми-24ПН ни с кокой другой модификацией вертолета

«Красногорский» вариант модернизации позволяет оставить на вертолете хорошо освоенную экипажами и службами эксплуатации надежную и высокоэффективную станцию «Радуга-Ш» вместе со штатными электронными блоками пеленгатора и вычислителя. Кроме того, остается востребованным научно-технический задел отечественных предприятий по созданию и производству гироскопических систем стабилизации, тепловизоров первого поколения, лазерных дальномеров и прочих систем БРЭО.

Дополняющая «Радугу-Ш» тепловизионная подсистема «Зарево» включает в себя: систему стабилизации и наведения головного приемного зеркала, тепловизионный канал, лазерный дальномер, оптико-электронный модуль пеленгатора и блок сопряжения с «Радугой». Модернизация обеспечивает экипажу обзор местности и пилотирование, а также применение неуправляемого и управляемого оружия круглосуточно.

Помимо подсистемы «Зарево», экипаж модернизированного Ми-24ПН получает также очки ночного видения ОВН-1 разработки московского НПО «Орион». Они предназначены для ночных полетов на вертолетах при низкой естественной освещенности. Очки созданы по бинокулярной схеме с использованием двух ЭОП 2+ или 3-го поколения бипланарного типа с фотокатодом высокой спектральной чувствительности и встроенной системой автоматической регулировки яркости при изменяющихся условиях освещенности. Очки позволяют летчикам вести наблюдение окружающего пространства и считывать показания приборов без изменения положения на голове летчика. ОВН-1 можно устанавливать на любых видах летных шлемов.
