Задание было выдано ОКБ-134 (с 1966 года – МКБ "Вымпел") и КБ завода №455 в подмосковном Калининграде (позднее – ОКБ "Звезда" при ПО "Стрела", известном также как "Звезда-Стрела"), занимавшимся выпуском авиационного вооружения, включая и управляемые ракеты для истребительной авиации. Позднее все работы по ракете Х-23 для самолетов фронтовой авиации были сосредоточены на "Звезде", а "Вымпел" сконцентрировался на тематике ракет класса "воздух-воздух". Проектирование Х-23 возглавил Г.И.- Хохлов. Будущая ракета, как явствовало уже из ее названия, создавалась в тесной связке с основным многоцелевым самолетом МиГ-23. Под нее соответствующим образом оборудовались уже первые "двадцать третьи", аппаратуру управления ракетой несли все истребители и "спарки". На первом МиГ- 23Б (изделие "23-11/4") станцию наведения предусматривалось разместить на месте радиолокационного прицела, а антенну вынести в носовой конус, где несущему команды управления радиолучу обеспечивались наилучшие условия.

В конструкции Х-23 был заложен простой и достаточно отработанный радиокомандный принцип управления, при котором наведение на цель осуществлялось самим летчиком, управляющим полетом ракеты по радиоканалу. В ходе наведения летчик, наблюдая цель и следя за ракетой, корректировал ее отклонение от цели при помощи специальной подвижной кнопки- кнюппеля на ручке управления, перемещение которой вверх-вниз и впра- во-влево система управления ракеты отрабатывала движениями рулей. Кодированные управляющие радиокоманды передавались на борт ракеты с помощью аппаратуры "Дельта", формировавшей сфокусированный радиолуч для повышения помехозащищенности.

Конструкция ракеты была полностью подчинена избранному принципу наведения: хвостовой отсек занимали блоки аппаратуры "Дельта-Р" (Р – "ракетная" часть системы, установленная на самолете-носителе именовалась "Дельта-Н") с антенной, вынесенной назад для лучшего приема сигналов. Тут же находился трассер, позволявший следить за полетом ракеты с большого расстояния. В средней части изделия находился твердотопливный двигатель с двумя соплами, выводившими газы по бокам корпуса, в энергетическом отсеке размещалась аккумуляторная батарея и воздушный баллон, питавший пневматические рулевые машинки. Поражение разнотипных целей обеспечивала 108-кг комбинированная боевая часть (БЧ), обладавшая кумулятивным и осколочно-фугасным действием. При прямом попадании Х-23 гарантированно уничтожала любую бронетехнику, включая тяжелые танки с броней до 250 мм, фугасный удар и град из полутора тысяч готовых кубиков-осколков вызывал сплошное поражение слабозащищенных целей в радиусе 40 м.

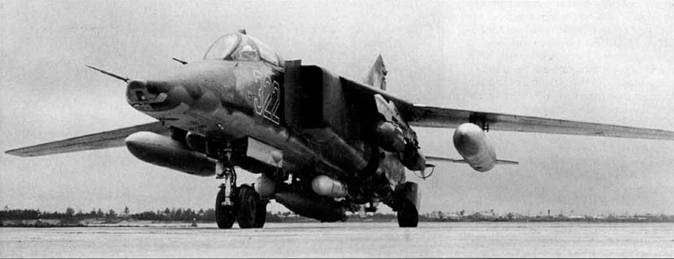

Второй опытный МиГ-23Б с полной боевой нагрузкой – шесть 500-кг бомб и три подвесных бака ПТБ-800

К концу 1967 года опытное производство "Звезды" собрало первые 10 ракет Х-23 (изделие 68). Их заводские испытания шли с декабря 1967 по конец 1968 года. Отработка конструкции и системы наведения шли параллельно с доводкой МиГ-23Б, затем в качестве носителя Х-23 были приняты и другие фронтовые самолеты. На МиГ- 23Б, в связи с перекомпоновкой самолета, "Дельта-Н" была вынесена в отсек центроплана, под которым в обтекателе разместилась ее передающая антенна. Государственные испытания X- 23 проводились с самолетов МиГ-23 и МиГ-23Б, завершившись осенью 1973 года. В следующем году Х-23, получившая наименование "Гром", была принята на вооружение.

Требованиями оговаривалось использование на МиГ-23Б встроенных средств радиоэлектронной борьбы (РЭБ), предназначавшихся для противодействия РЛС ПВО и радиолокационных прицелов истребителей противника. Станция индивидуальной защиты СПС-141 служила для создания помех радиоэлектронным средствам, срывая наведения ракет двух наиболее распространенных в армиях НАТО типов ЗРК "Хок" и "Найк-Геркулес", а также ракет истребителей, наводимых с помощью их РЛС. Фиксируя облучение вражеской РЛС, станция автоматически определяла их рабочую частоту и мощность, а затем ставила уводящие помехи по дальности и скорости, выглядевшие фиктивными целями. Эхо-сигнал от самолета скрывался среди ложных отметок, сбивая наведение. Система могла комплектоваться в разных исполнениях (СПС-141, -142, -143), различавшихся литерами частотных диапазонов и позволявшими перекрыть весь спектр рабочих частот РЛС противника.

На самолете предполагалось установить также новую аппаратуру предупреждения об облучении "Барьер", обеспечивавшую не только обнаружение работы РЛС противника (только в передней полусфере, в задней работала "Сирена "), но и указание точного направление на них. Две широкополосные антенны "Барьера" размещались в носовой части под большой нижней радиопрозрачной панелью, однако работа по доводке станции еще велась и, в результате, на первых опытных МиГ-23Б станция и средства РЭБ не устанавливались, хотя отсеки под их аппаратуру, и довольно значительные, были предусмотрены еще на макетной стадии.

На испытания самолеты были представлены с уже имевшейся станцией предупреждения об облучении СПО- 10 "Сирена-ЗМ", оповещавшей летчика о попадании в зону действия РЛС, направлении на них и режиме работы (поиск или захват цели). В обязательную комплектацию входили также средства определения государственной принадлежности к своим вооруженным силам и опознавания воздушного объекта – радиолокационный ответчик СРО-2М и самолетный ответчик СОД- 57М.

Государственные испытания (ГИ) МиГ- 23Б проводились параллельно с испытаниями истребителей МиГ-23, начавшимися в конце 1969 года и поэтапно продолжались в течении четырех лет. Первый этап ГИ проводился на базе ЛИИ в Жуковском, где в сопровождении работ был задействован практически весь персонал ЛИДБ ОКБ, насчитывавший тогда 400 человек. Среди летчиков и техников новые самолеты, своим светло-серым цветом не отличавшиеся от "двадцать третьих"-истребителей, звали "бомбардировщиками", Испытания МиГ-23 шли тяжело – сказывались техническая новизна и сложность самолета, особенности бортовых систем и вооружения. В ходе испытаний пришлось преодолевать проблемы с помпажом, штопором, недостаточной прочностью конструкции Прямо в воздухе развалился самолет летчика-испытателя А. Фастовца, которому удалось катапультироваться из потерявшей крыло машины. Шестью месяцами спустя при скоростном полете в разрушившемся МиГ-23 погиб испытатель М. Комаров

Испытания МиГа-бомбардировщика шли значительно легче. Опережающее решение многих проблем на истребителях упрощало ход доводки МиГ-23Б, где основные задачи сводились к отладке бортового оборудования и вооружения. Вместе с тем проблемы с крылом, характерные для ранних "двадцать третьих", не миновали и МиГ-23Б. Недостаточно ресурсные консоли самолета пришлось усиливать прочностными накладками по поясам лонжеронов и кессону. Крыло с "зубами" предполагалось оборудовать отклоняемыми носками, способствовавшими сохранению несущих свойств на больших углах атаки, особенно на взлете и посадке, и улучшавшими управляемость по крену. Однако конструкция и кинематика крыла с механизированной передней кромкой оказалась сложной в производстве и по экономическим соображениям от носка решили отказаться, ограничившись только увеличением площади. Несущие и маневренные характеристики действительно улучшились, однако появилась тенденция к срыву потока и сваливанию на больших углах атаки из-за уменьшившейся относительной толщины профиля, что осложнило взлет и посадку. Часто это проявлялось в виде неустойчивости по крену, когда самолет начинало раскачивать на небольшой высоте. Тем не менее, крыло пошло в производство и завод выпустил 140 консолей такого типа, устанавливавшихся и на первых МиГ-23Б.

Испытатели и строевые летчики не раз попадали в режим раскачки на малых скоростях, усугублявшийся слабой управляемостью по крену (рули в поперечном канале становились нейтральными). Дефект стал причиной ряда летных происшествий, включая катастрофы. МиГ-23 В.Е.Меницкого при взлете с полной нагрузкой. Вслед за движением ручки сразу после отрыва от земли потянуло в такой крен, что от коснувшейся бетона законцовки крыла полетели искры И все же "на пределе" летчику удалось преодолеть раскачку и уйти в набор высоты. По опыту эксплуатации первых МиГ-23 новые модификации рекомендовалось оснастить отклоняемыми носками крыла, улучшавшими срывные характеристики.

Новое крыло III редакции получило четырехсекционные носки, занимавшие по длине 2/3 передней кромки консоли. Носки крепились к крылу шомпольными соединениями и отклонялись гидроцилиндрами на 20° синхронно с закрылками. Крыло с отклоняемым носком МиГ-23Б получил даже раньше истребителя, где оно было внедрено на МиГ- 23М (более тяжелой машине с возросшей нагрузкой на крыло они были необходимы в первую очередь). Установка носков положительно сказалась не только на устойчивости и управляемости самолета на малых скоростях, но и позволила сохранить приемлемые взлетно-посадочные характеристики.

Взлетные и посадочные скорости МиГ-23Б с крылом III редакции были на 20-30 км/ч ниже, чем у вдвое более легкого МиГ-21бис, самолет был проще в управлении на этих режимах, позволяя круче планировать по глиссаде. Соответственно меньшими были разбег и пробег: при полной заправке и загрузке в тонну бомб для разбега хватало 700-750 м, для пробега – 800 м.

Самолет получил оговоренное заданием бронирование кабины летчика (на первых машинах оно не устанавливалось). Испытывались различные варианты бронезащиты, включая сталь, титан, высокопрочные алюминиевые сплавы и их комбинации, сочетавшие слои различных материалов. В конечном счете выбрали сталь, технологичную и обеспечивавшую достаточную защиту от пуль стрелкового оружия и осколков. Чтобы не менять сложившуюся компоновку и конструкцию "двадцать третьего", бронеплиты вынесли наружу, "сбив" фаски по краям, придав им тем самым обтекаемую форму. Девятимиллиметровые накладные бронелисты крепились на болтах с потайной головкой и имели пластиковый подбой, слой которого защищал кабину от вторичных осколков, откалывавшихся с тыльной стороны брони. Роль локальной защиты силовой установки выполняли толстостенные литые крышки люков, на которых крепились хвостовые держатели вооружения.
