Освоение МиГа-бомбардировщика в производстве прошло без особых проблем. Основные технологии, материалы и конструктивные новшество были отработаны в ходе выпуска истребителей МиГ-23С, сходных по планеру. В огрегатно-сборочных цехах добавились только стапеля сборки новой носовой части и общей сборки фюзеляжа, а также баков №1А и №4, которых истребители ранних серий не имели (одновременно бак-отсек Nq4 внедрялся на запускаемом в производство МиГ-23М).
В 1972-73 годы завод построил небольшую серию истребителей-бомбардировщиков МиГ-23Б. Большая часть самолетов была сдано ВВС, несколько машин оставались в распоряжении ОКБ и ЛИИ, где они служили для разнообразных испытаний, связанных с доводкой новых систем и агрегатов Причиной ограниченного выпуска стал дефицит двигателей АЛ-21Ф-3. К производству двигателей помимо московского завода "Салют", подключили Омский моторостроительный завод им. П.И.Баранова, но в первую очередь АП- 21Ф-3 шли на Су-17М и, особенно, бомбардировщики Су-24, пользовавшиеся особым приоритетом. Объемы производства все еще были недостаточны. Из-за ограниченного поначалу ресурса и выявленных в эксплуатации дефектов двигатели часто приходилось менять Их постоянно нехватало
К этому времени МКБ "Союз" довел свой двигатель Р29- 300 и его производство развернули на Московском заводе "Красный Октябрь" (до 1963 года – завод №500). В послевоенные годы завод выпускал турбореактивные двигатели ВК- 1 для МиГ-15бис и МиГ-17, Р11Ф-300 для истребителей МиГ-21, а затем – Р27Ф2-300 для МиГ-23. Заводское КБ приказом МАП №175 от 30 апреля 1966 года было переименовано в ТМКБ "Союз", о его главным конструктором стал К.Р.Хачатуров. Новому КБ передали для доводки и совершенствования все материалы по семейству двигателей Р29-300, проектированием которых занимались в КБ- 300 под руководством С.К.Туманского. Для увеличения выпуска производство Р29-300 наладили также на Уфимском моторостроительном заводе.
Двигатель Р29-300 получил новый 11-и ступенчатый компрессор увеличенного диаметра с измененным профилем лопаток 1-й и 2-й ступеней, что обеспечило увеличение степени сжатия до 13,1 и расхода воздуха до 110 кг/с. Для повышения надежности турбины, лопатки соплового аппарата 1-й ступени получили конвективно-пленочное охлаждение, за счет чего рабочая температура газов перед турбиной была повышена до 1423° К. Удельный расход топлива на полной форсажной тяге, достигшей 12500 кгс, удалось снизить – по сравнению с 2,10 кг/кгсч у Р-27Ф2М-300 он составил 2,0 кг/кгс ч. На "максимале" удельный расход ровнялся 0,95 кг/кгс ч, ощутимо уступая "продвинутому" АЛ-21Ф-3, у которого этот параметр был существенно ниже – 0,88 кг/кгс ч. Однако двигатели "Союза" производились серийно на двух заводах ("Красный Октябрь" в Москве и Запорожский моторостроительный завод, бывший. № 29) и имелись в наличии. Они уже использовались на истребителях МиГ-23М, о давнее и налаженное партнерство двух КБ позволяло рассчитывать на оперативность доводки силовой установки.

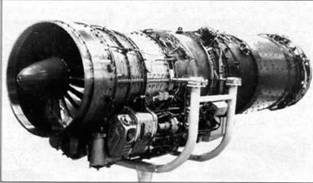

Р29Б-300

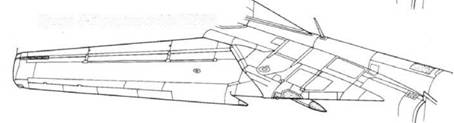

Крыло 1-й редакции МиГ-23Б

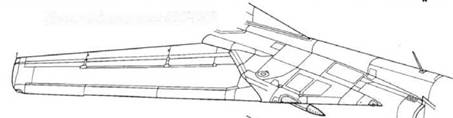

Крыло 3-й редакции МиГ-23БН

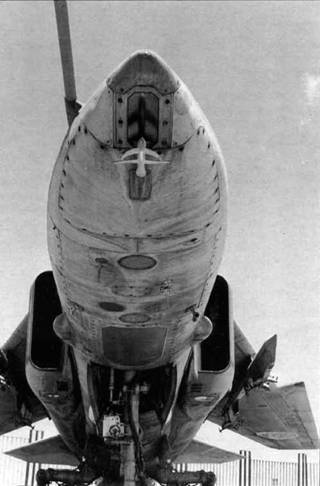

Носовая часть МиГ-23БН со световым окном лазерного дальномера "Фон"
В пользу Р29-300 была его менее сложная и дорогая в производстве и обслуживании конструкция с большим ресурсом, а преемственность схемы облегчала освоение двигателя, как промышленностью, так и эксплуатирующим организациям В расчет принимался также конъюнктурный интерес: АЛ- 21Ф-3 в те годы считался секретным и не подлежал поставкам в большинство зарубежных стран, в то время как новый МиГ предполагался к широкому экспорту и заказчик получал пару унифицированных машин – 23-й истребитель и ударный самолет (забегая вперед, скажем, что это предложение себя полностью оправдало). Большинство остальных "паспортных данных" АЛ- 21Ф-3 и Р29-300 были близкими, хотя последний отличался большим диаметром за счет более объемистой форсажной камеры – 912 мм против 885 мм и был почти на 100 кг тяжелее.
С учетом особенностей истребителя-бомбардировщика, большинство полетов выполняющего на дозвуковой скорости и низких высотах, в конструкцию двигателя внесли изменения. Модификация Р29Б-300 ("бомбардировочный") была оснащена небольшой форкамерой с укороченным реактивным соплом взамен прежнего всережимного. Форсажная тяга уменьшилась почти на тонну, составив 11500 кгс, за счет чего улучшалась экономичность, и удельный расход топлива на полном форсаже снизился до 1,80 кг/кгс-ч (меньше, чем у АЛ-21Ф-3 где он составлял 1,86 кг/кгс ч). При крейсерской тяге в 4200 кгс расход топливо составлял 0,78 кг/кгс ч, что мало отличалось от соответствующего параметра АП-21 Ф-3 (0,76 кг/кгс ч).
Истребитель-бомбардировщик имел хорошо зарекомендовавшее себя крыло с отклоняющимся носком и включал ряд новшеств конструкции, соответствовавших накопленным в производстве изменениям по сериям МиГ-23. В первую очередь, это относилось к узлам из высокопрочной стали ВНС-2, технологии обработки и сварки которых нуждались в совершенствовании. Дорабатывалась конструкция центрального бака-отсека №2, как наиболее нагруженного и ответственного агрегата планера. Его производство, требовавшее множества сложных и специфичных техпроцессов и оснастки, было организовано на Тушинском машиностроительном заводе (ТМЗ), имевшем известный опыт работ со стальными конструкциями и сваркой. На ТМЗ собирались опытные образцы сверхзвукового бомбардировщика Т-4 ОКБ П.О.Сухого, имевшего цельносварную конструкцию с широким использованием стали и титана. Полученный опыт и технологии сварки конструкционных сталей были использован при освоении сварных секций фюзеляжа МиГ-23. Получившим задание директору ТМЗ С.А Звереву и главному инженеру А.В. Потапову досталась нелегкая работа: дело шло трудно, потребовалось
пересматривать и улучшать техпроцессы обработки и сварки агрегатов, а все выпущенные силовые отсеки проходили обязательный рентген-контроль. На ТМЗ попытались внедрить изготовление сварных отсеков МиГ-23 из титана, но технологически сложный материал не дал удовлетворительных результатов. Сварная титановая конструкция под нагрузкой поражалась трещинами еще сильнее, и единственными титановыми деталями остались хвостовой шпангоут и прикрывавший сопло хвостовой кок, сваренный из листового титана. При сварке деталей из титана ноблюдалось также "наводороживание" что приводило к потере прочности и герметичности сварного шва. В результате терялась прочность конструкции. Сворку баков из ВНС-2 в конце концов освоили и на заводе "Знамя труда". Сейчас в заводском музее стоит центральная бак-секция МиГ-23, первая из изготовленных на заводе, которая успешно прошло военприемку.Самолет получил модернизированную прицельную систему "Сокол-23Н", что отразилось в его наименовании МиГ-23БН. В остальном оборудование и вооружение практически не претерпели изменений. В состав оборудования самолета добавился речевой информатор, голосом оповещавший летчика о нештатной ситуации на борту при выходе на опасные режимы. Он использовался на большинстве военных самолетов и вертолетов, но изо всего семейства "двадцать третьих" им комплектовались только ударные модификации, а истребители его так и не получили. В носовой части самолета сохранялся отсек станции предупреждения об облучении РЛС противника с радио-прозрачным обтекателем, однако аппаратура по-прежнему не отличалась надежностью и не устанавливалась. Из- за этого с одной из производственных серий самолета пластиковую крышку под ее антенну заменили обычной дюралевой панелью на винтах, служившей для доступа к дальномеру "Фон".

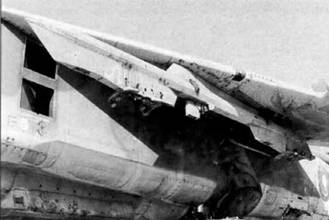

Установка многозамкового балочного держателя МБДЗ- У2Т-1

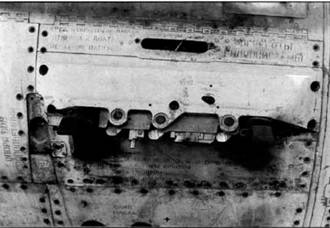

Хвостовой держатель с замком ДЗУ-1 для авиабомб массой до 250 кг

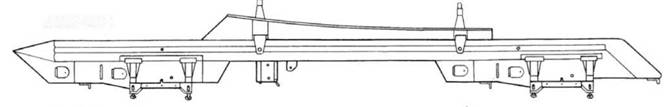

МБДЗ-У2Т-1
МБД2-67у
БДЗ-60-2ЭК1
БДЗ 60-23Ф1
Подфюзеляжный пилон под ПТБ-800
Крыльевой пилон под ПТБ-800
Помимо станции активных помех, в качестве пассивных средств РЭБ на самолете могли применяться НАР типа С-5П с помеховой боевой частью. Каждая ракета несла три пакета с волокнами металлизированного стекловолокна, служившими дипольными отражателями радиолокационного излучения. Залп ракет в ответ на облучение мгновенно образовывал перед самолетом завесу помех, прикрывавшую его от обзорных РЛС противника и державшуюся в воздухе до получаса. Производя пуск несколькими последовательными залпами с постепенной "разгрузкой" блоков, можно было продлить время постановки завесы и под ее прикрытием уйти из зоны действия РЛС, а снаряжение ракет диполями разных типов позволяло перекрыть широкий спектр частот РЛС (всего имелось семь видов ДОС, различавшихся длиной "соломки" и, соответственно, дававших засветки РЛС с разными рабочими диапазонами).
Производство МиГ-23БН началось на заводе "Знамя Труда" в 1973 году, где сменил МиГ-23Б. Минимум изменений в конструкции позволил использовать ту же оснастку и стапеля, и переход на новую модификацию прошел практически без перерыва в производстве. С 1974 года завод "Знамя Труда" был преобразован в Московское Авиастроительное Производственное Объединение (МАПО), тремя годами позже получившее имя П.В.Дементьева в память о выдающемся организаторе авиационной промышленности, в течение четверти века возглавлявшем отрасль. В МАПО также вошли агрегатный завод в Калязине и Луховицкий машиностроительный завод, где размещалась летно-доводочная база предприятия. МиГ-23БН стол наиболее массовой машиной в семействе истребителей- бомбардировщиков и выпускался дольше других модификаций, оставаясь в производстве до 1985 года, когда был уже свернут выпуск истребителей МиГ- 23 и полным ходом строился МиГ-29 За это время были построены 624 самолета МиГ-23БН, большая часть которых предназначалась на экспорт. Поставки зарубежным партнерам и были причиной такого долгожительства машины, продолжавшей выпускаться без особых изменений более десяти лет.
Заказчиков, в большинстве своем из стран "третьего мира", вполне устраивали возможности МиГ-23БН в качестве ударного самолета, как и условия его поставок.
За редким исключением самолеты поставлялись в кредит, и главную роль играли соображения политического характера в духе "поддержки дружественных государств", для которых стоимость техники в итоге не играла определяющей роли. Уровень целевого оборудования и вооружение МиГ-23БН и в 80-е годы делали его достаточно эффективной машиной, особенно на фоне "менее удачливых" соседей, довольствовавшихся "обносками" из арсеналов западных стран.
