Я хорошо видел процесс катапультирования, хотя это произошло за доли секунды. А что раньше? Осмотр кабины. Невозможность ответить на требования красных табло. Посмотрел ли я в зеркало? Да, посмотрел. А не видел ли я там что- то необычное? Стоп! Вспоминай! Под крылом – весовой макет полутонной бомбы. Ее тупая морда хорошо видна в зеркале. Кажется, я ее видел в несколько ином ракурсе, чем до аварийного события. Точно, я увидел ее как-то не так.
Срочно на Су-24 ставят зеркало, подвешивают бомбу, подключают наземную гидросистему, и я в кабине начинаю передвигать крыло, наблюдая как меняется вид на бомбу. Вот тут-то становится очевидным, что в момент аварийного события крыло находилось в положении 16 градусов вместо положенных 45!
Срочно собирается аварийная комиссия. Я докладываю, что левое крыло самопроизвольно ушло на меньшую стреловидность.
«Вы
«Но это же невозможно, чтобы крыло самопроизвольно двинулось против воздушного потока, преодолевая скоростной напор», – говорит конструктор.
Но тут встает представитель ЦАГИ: «Ничего невероятного в этом нет. Есть такие случаи нагружения крыла, когда вектор аэродинамических сил имеет составляющую против потока. Эффект усиливается, если на крыло действуют силы инерционные».
«Почему же нам это было не известно? Почему этот случай не предусмотрен в нормах прочности?» – спрашивают инженеры и конструкторы.
«А потому, что раньше крылья были неподвижными. Вы первые, кто создал самолет с изменяемой геометрией крыла». Недолгая полемика оканчивается решением: ОКБ совместно с ЦАГИ выполняет необходимые расчеты действующих на крыло нагрузок с учетом вновь выявленного фактора, КБ вносит изменения в конструкцию системы перекладки крыла и ее узлов крепления, обеспечив ее необходимым запасом прочности.
Всё это инженеры умеют делать хорошо, и за ними дело не встанет. А как оценить все произошедшее в целом? Мы со Славой оказались в труднейшей аварийной ситуации. В труднейших условиях происходилоспасение. Потерян самолет, но… Найдено и осмыслено новое аэродинамическое явление, и самолет будет избавлен от его опасных последствий. Другие летчики уже не окажутся в столь опасной ситуации. Значит, конечный результат вполне положительный. В этом есть и моя заслуга. В сумасшедшей аварийной ситуации я сделал важное наблюдение. От осознания всего этого меня охватывает чувство радостного удовлетворения.
На заключительном заседании аварийной комиссии зачитываются выводы и рекомендации: «Причиной аварии самолета явилось разрушение узла крепления системы поворота крыла, произошедшее…
И так далее. Комиссия отмечает правильные действия экипажа в условиях сложной аварийной ситуации». Далее говорится об устранении причин аварии и продолжении летных испытаний.
В кулуарах заседаний один «суховский» товарищ говорит мне, что они принимают свою долю ответственности за аварию, в которой оказались летчики, просят не держать на них зла и не утратить доверия к ним, и надеются на дальнейшую со мной работу. От таких слов я чувствую какую-то эйфорию. Мне хотелось сказать создателям самолета, что зла я на них не держу, что доверяю им, иначе как бы я мог садиться в самолет. Что я понимаю их работу, в которой невозможно исключить риск и опасность. На то и летные испытания. И я надеюсь на дальнейшую совместную работу и жду продолжения испытаний. Все это я хотел сказать, но сдержался и промолчал, опасаясь, что это может быть воспринято как сентиментальная болтливость. Только на комиссии сухо сказал, что готов к продолжению испытаний.
Виктор БЕЛЯЕВ

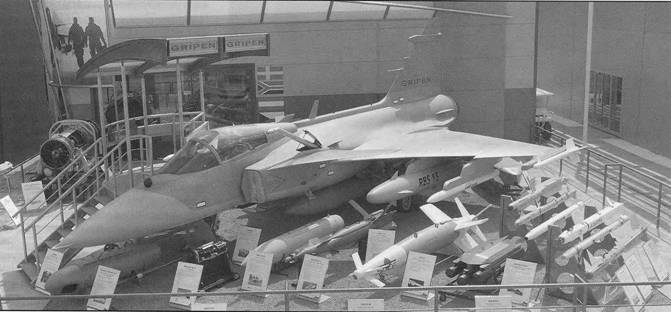

Многоцелевой истребитель SAAB JAS 39 «Грипен»
(Начало в №04/2009 г.)
Поставки истребителей «Грипен» для ВВС Швеции разбиты на три партии (Batch 1, 2, 3). По мере совершенствования авионики вновь строящиеся самолеты отличались составом оборудования и боевыми возможностями. Все истребители первой партии были оснащены трип- лексной цифровой ЭДСУ производства американской фирмы «Лир Астроникс», а в кабине использовалось информационно-управляющее поле Эрикссон ЕР-17. В его состав входили широкоугольный голографический индикатор на лобовом стекле (ИЛС) разработки американской фирмы «Хьюз» и три монохромных дисплея с экраном размерами 120 Ч 150 мм, работа которых обеспечивалась двумя процессорами Эрикссон РР1 и РР2. Фирма «Эрикссон» также разработала центральный компьютер SDS80, состоящий из нескольких компьютеров D80. Данный комплекс авионики соответствовал стандарту Mk.l, в котором использовалось программное обеспечение (ПО) в версии E l1.
В комплекс авионики Мк.2, примененный на самолетах второй партии, внесли некоторые
изменения, в частности, поставщиком ЭДСУ стала фирма «Локхид Мартин», а за ПО (версия Е12) отвечала фирма SAAB. Второе изменение касалось ИЛС: вместо фирмы «Хьюз» его стала поставлять другая американская фирма «Кайзер Электронике».Наконец, фирма «Эрикссон» применила новый процессор РР12, который размещается в одном корпусе, а не в двух, как это было для процессоров РР1 и РР2. Были применены усовершенствованные компьютеры D80E с увеличенными в 5 раз объемом памяти и в 10 раз быстродействием по сравнению с компьютерами D80. Перечисленные изменения позднее стали постепенно внедряться в комплекс авионики Mk.l и стали общими для модификаций самолетов JAS 39А и JAS 39В.
В дальнейшем самолеты «Грипен» второй партии стали получать более совершенный комплекс авионики Мк.З (ПО по версии Е12.5). Его установили на заключительных 20 самолетах этой партии. Новый комплекс имеет полностью новый суперкомпьютер Эрикссон D96 (известный также под названием MACS), выполненный по модульному принципу. Он обладает еще большим объемом памяти и быстродействием за счет использования трех параллельно работающих процессоров «Пауэр РС» (226 МГц, жесткий диск 320 МГб) массой по 13.5 кг. В кабине экипажа вместо монохромных дисплеев установили цветные. На самолете используются шины передачи данных MIL-STD 1553В. На первых серийных самолетах было три шины, а затем их число увеличили до пяти. Эти шины предназначены для решения своих задач: управление самолетом, работа процессоров, работа системы целеуказания и датчиков, обеспечение связи и управление оружием. Все шины дублированы.
На всех самолетах третьей партии установлены комплексы авионики Мк.4, в состав которых входят новые крупноформатные жидкокристаллические многофункциональные дисплеи на активной матрице (размер экрана 160 х 210 мм) и цифровой блок памяти Эрикссон – SAAB DiRECT вместо аналогового 8-мм речевого самописца. В соответствии с планами шведских ВВС только самолеты «Грипен», оснащенные комплексом Мк.З, получат в будущем комплексы Мк.4, поскольку комплексы Mk.l и Мк.2 не обладают резервами для модернизации. Тем не менее в FMV рассчитывали все самолеты перевести на комплекс Мк.4, но средства на это не выделялись. Поэтому на вооружении будут два варианта истребителя «Грипен», отличающихся комплексами авионики и, как следствие, разными возможностями.
На самолетах третьей серийной партии устанавливается система РЭБ второго поколения HWS 39 (на самолетах первых двух партии применяется «переходный» вариант такой системы). Она разработана фирмами «Эрикссон» и «SAAB Авионике». Система способна находить и определять координаты источника излучения, а также его классифицировать. В дополнение к существующим средствам самообороны (датчики радиолокационного облучения, расположенные на концах крыла, модули системы РЭП, установленные в носовой части фюзеляжа и на киле, и средства отстрела дипольных отражателей и тепловых ловушек ВОР 403, находящиеся в корневых частях крыла) в состав системы HWS 39 входят два дополнительных контейнера ВОР 402 с дипольными отражателями и тепловыми ловушками (устанавливаются на подкрыльных пилонах), датчик предупреждения о лазерном облучении, система предупреждения о подлете УР и буксируемая радиолокационная мишень BOL 500.
Пушка "Маузер" ВК27
Контейнер с мишенью BOL 500 размещается на пилоне под правой консолью крыла. Система HWS 39 обеспечит самолетам JAS 39C/D самооборону в полном объеме, а также позволит их использовать в качестве самолетов РЭБ при сопровождении ударных авиационных групп.
Истребители JAS 39C/D «Грипен» третьей партии полностью соответствуют стандартам НАТО, что дает возможность принимать им участие в совместных боевых операциях. Самолеты оборудованы новой системой опознавания, а летчики получили очки ночного видения. Имеются планы дальнейшего совершенствования самолета. Например, предлагается использование пассивной системы поиска и слежения IR-OTIS (разработанной фирмой «SAAB Дайнэмикс» и напоминающей теплопеленгатор в шарообразном обтекателе, установленный на российских истребителях перед фонарем кабины экипажа), нашлемного прицела- целеуказателя и бортовой РЛС с АФАР.
