Авиация и космонавтика 2009 07

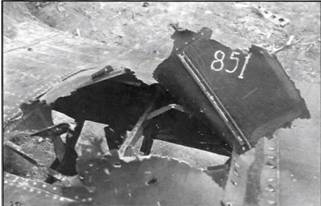

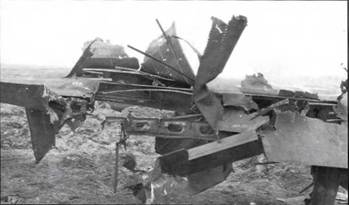

Разрушения корневой части консоли крыла самолета Ил-2 в результате попадания 37-мм осколочно-зажитательного снаряда.

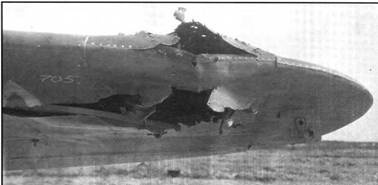

Разрушения консоли крыла самолета Ил-2 в результате попадания 37-мм осколочно-зажигательного снаряда

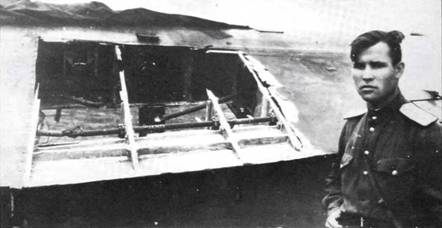

Самолет младшего лейтенанта Арнаутова (233-я шад) после благополучной посадки на свой аэродром. При выполнении боевого задания над целью летчик попал под сильный зенитный огонь. В результате самолет получил множественные повреждения: перебита тяга управления правым элероном, снесено обшивка правой половины крыла

Разрушение консоли крыла самолета Ил-2 в результате двух попаданий 37-мм осколочно-зожигательных снарядов

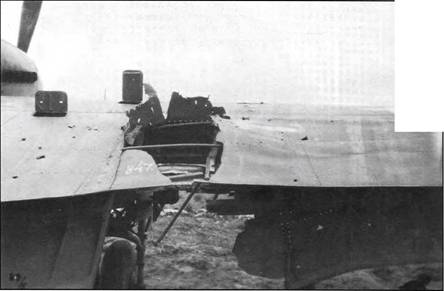

Разрушение центроплана крыла самолета Ил-2 в результате попадания 37-мм осколочного снаряда

Наличие зазоров между подвижной частью фонаря кабины пилота и задней броней бронекорпуса приводило к тому, что при обстреле истребителями осколки разрывающихся снарядов проникали через эти зазоры в кабину и поражали летчика. Кабина летчика оказалась уязвимой еще и через форточки подвижной части фонаря кабины. Плексиглас легко пробивался пулями и осколками зенитных снарядов. Во всех случаях поражения бронекозырька фонаря кабины бронестекло разрушалось и своими осколками наносило ранения летчику. Бортовая броня кабины практически не спасала летчика при прямых попаданиях снарядов калибра 37 и 20 мм.

Бронекапот мотора не обеспечивал надежную защиту от снарядов и крупнокалиберных пуль как самого мотора, так и агрегатов и узлов моторной группы, особенно в районе выхлопных патрубков и бронекарманов передней и задней части мотора. При этом нижняя броня капота при попадании в нее снарядов, как правило, почти не пробивалась, а лишь давала трещины. Пробитие брони капота во всех случаях сопровождалось разрушением или повреждением блоков цилиндров, карбюраторов, масло- и водопроводов, расширительного бачка водосистемы, маслобака, маслофильтра и т.д.

Массу хлопот доставлял маслорадиатор, который располагался в бронекорзине под фюзеляжем самолета. Дело в том, что в летнее время при закрытых бронезаслонках температура масла начинала быстро расти, и уже через 6-7 минут полета летчики были вынуждены бронезаслонки открывать. В результате маслорадиатор часто поражался пулями и осколками при обстреле с земли. Более того, летный состав иногда вообще забывал закрывать бро- незаслонки на подходе к линии фронта. Боковые стенки бронекорзины и бронезаслонки не выдерживали попаданий малокалиберных снарядов. Причем в некоторых случаях бронекорзина вместе с маслорадиатором срывалась с посадочных мест.

Разрушения консоли крыла и посадочного щитка самолета Ил-2 в результате попадания 37-мм осколочно-зажигательного снаряда

Перебитая малокалиберным зенитным снарядом тяга руля высоты. Самолет совершил посадку на колеса на свой аэродром

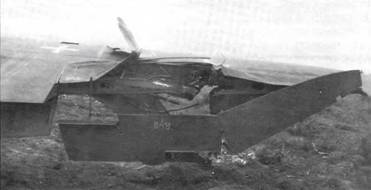

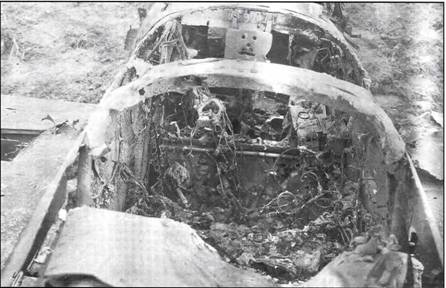

Кабина летчика Ил-2 после пожара, вызванного попаданием 37 мм осколочно- зажигательного снаряда в нижний бензобак

Разрушение в консоли крыла самолета Ил-2 в результате попадания 20-мм фугасного снаряда

Разрушение консоли крыла самолета Ил-2 в результате попадания 20-мм фугасного снаряда

Кроме этого, на практике имелись случаи воспламенения самолета после повреждения маслорадиатора. Например, 12 февраля 1944 г. Ил-2 лейтенанта Побатаева из 198-го шап был атакован истребителями противника. В результате пулеметно-пушечной очереди «из маслорадиатора стало выбивать масло». Через минуту масло воспламенилось, пламя охватило фюзеляж. Побатаеву с большим трудом удалось благополучно произвести вынужденную посадку.

Отметим, что случаи поражения находящегося внутри бронекорпуса водорадиатора наблюдались весьма и весьма редко.

Недостаточная толщина бронирования Ил-2 в районе переднего и заднего бензобаков в некоторой степени компенсировалась наличием протектора на бензобаках и системы заполнения их нейтральным газом. По отзывам летного и технического состава протектор и нейтральный газ во многих случаях вполне оправдывали свое назначение. Однако при попадании в бензобаки малокалиберных снарядов баки, как правило, загорались и затем взрывались, при этом осколки, как от взрыва снаряда, так и от взрыва баков, проникали в кабину летчика со всеми вытекающими последствиями.

Наиболее опасными для Ил-2 являлись зенитные автоматы калибра 20-37 мм и крупнокалиберные пулеметы (13 мм). Причем бронебойные пули крупного калибра по бронепробиваемости оказались даже лучше 20-мм снарядов, да и скорострельность пулеметов была значительно выше пушечных установок. Средний процент пробития брони от огня малокалиберной зенитной артиллерии и зенитных пулеметных установок оказался почти вдвое выше, чем от огня истребителей. Характер пробоин бронекорпусов списанных штурмовиков Ил-2 (ввиду невозможности ремонта) позволяет сделать вывод, что угловой конус поражения Ил-2 при обстреле немецкой зенитной артиллерии не превышал в горизонтальной плоскости 20-25° к нормали и в вертикальной плоскости – 10-15° к нормали. То есть все попадания в бронекорпус Ил-2 от пушечно-пулеметного зенитного огня приходились исключительно на его боковую часть, тогда как поперечная броня, а также верхняя и нижняя части продольной брони попаданий от зенитного огня практически не имели.

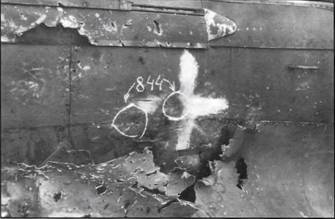

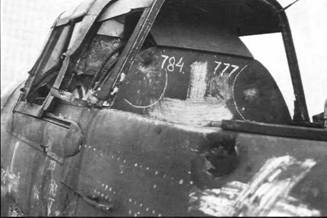

Разрушения в борту кабины летчика самолета Ил-2 в результате двух попаданий фугасных снарядов калибра 20 мм

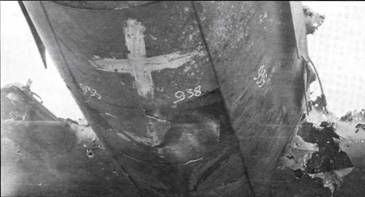

Разрушения на 12-мм задней бронеспинке самолета Ил-2 в результате попаданий двух 20-мм снарядов (одно с проломом брони)

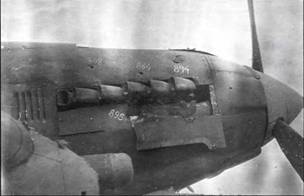

Разрушения бронекапота мотора самолето Ил-2 в результате двух попаданий фугасных снарядов калибра 20 мм к пушке MG151/20

Разрушения на моторе самолета Ил-2 в результате попадания двух 20-мм фугасных снарядов к пушке MG151/20

В ходе специальных испытаний бронекорпусов Ил-2 на обстрел из немецкой пушки MG151/15 калибра 15 мм, проведенных в июле-августе 1942 г. на заводе № 125, были выявлены следующие особенности «работы» брони на самолете.

Так, при попадании в бронекорпус фугасных снарядов с дистанции свыше 100 м под углами к продольной оси самолета не более 30° задняя и боковые бронеплиты не поражались.

Боковые 6-мм бронеплиты из гомогенной брони марки АБ-1 не обеспечивали защиту при обстреле с дистанций до 400 м под углом более 20° к продольной оси самолета.

Цементованная броня марки ХД задней стенки бронекорпуса толщиной 12 мм вне конструкции самолета надежно удерживала бронебойный снаряд с дистанции 400 м в конусе до 40° от продольной оси самолета. Однако при обстреле этой же брони через обшивку самолета (в конструкции) с той же дистанции были получены поражения с проломами овальной формы.
