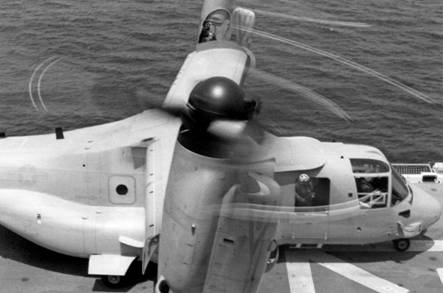

MV-22 из эскадрильи VMM-263, десантный корабль-док «Кирсардж», учения 2007 г. Накануне отправки эскадрильи в Ирак

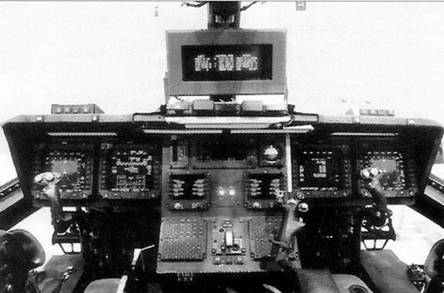

Кабина конвертоплана MV-22

Радиоэлектронное оборудование

Основные бортовые радиоэлектронные системы идентичны для модификаций MV-22B и CV-22B. Система управления полетом имеет тройное резервирование. В состав радиосвязного оборудования входит радиокоммуникационная система ARC-210(V) с каналами спутниковой (SATCOM), VHF и UHF связи. Канал UHF имеет автоматическую подстройку частоты. К навигационному оборудованию относится инструментальная система посадки VOR, приемник спутниковой навигационной системы GPS, приемник тактической навигационной системы TACAN, инерциальная навигационная система с трехкратном резервированием, радиовысотомер.

В кабине установлено шесть цветных многофукнкциональных индикаторов, совместимых с очками ночного видения. В нижней носовой части фюзеляжа установлена инфракрасная система обзора передней полусферы AAQ-27 MWIR (Mid-Wave-length Infra Red).

Кабина пилотов и грузопассажирская кабина снабжены системой защиты от оружия массового поражения (в кабинах создается небольшое избыточное давление, атмосферный воздух фильтруется).

В состав бортового комплекса обороны входят приемник предупреждения об электромагнитном облучении APR-39A(V), приемник предупреждения о лазерном облучении AVR-2A, устройство предупреждения о пусках ракет AAR-47. Датчики приемника предупреждения о лазерном облучении и устройства предупреждения о пусках ракет установлены в четырех секторах СВВП. Устройства отстрела тепловых ловушек и дипольных отражателей системы ALE-47 установлены в боковых спонсонах фюзеляжа; отстрел производится в ручном или в одном из шести предварительно запрограммированных автоматических режимах.

В носовой части фюзеляжа СВВП CV-22B установлена многофункциональная РЛС APQ-186, обеспечивающая пилотирование днем и ночью в простых и сложных метеоусловиях. Сектор сканирования антенны РЛС по азимуту +40°, по углу места – от -40 до +23°. На CV-22B также установлено две дополнительных радиостанции ARC-210(V) и многоцелевой тактический терминал MATT (Multimission Advanced tactical Terminal). Бортовой комплекс обороны СВВП CV-22B усилен четырьмя дополнительными блоками отстрела ловушек, установленных по бортам фюзеляжа за отсеком носовой опоры шасси и сзади боковых спонсонов. Вместо приемника предупреждения об электромагнитном облучении APR-39 на CV-22B установлен интегральный комплект противодействия в радиодиапазоне SIRFC (Suit of Integrated Radio Frequency Counter-measures), способный автоматически пеленговать, классифицировать и отображать на карте местности источники радиоизлучения (работающие радиолокаторы). Для противодействия ракетам с тепловыми головками самонаведения СВВП CV-22B оснащен системой постановки направленных ИК помех AN/AAQ-24.

Базирование на авианесущих кораблях

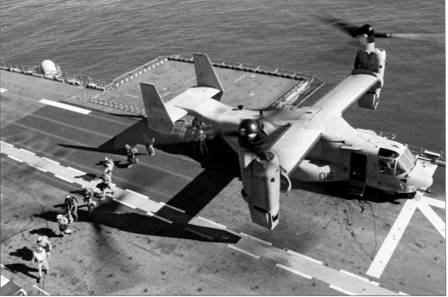

С целью сокращения места, занимаемого СВВП на корабле, лопасти винтов складываются вдоль крыла, а крыло разворачивается вдоль фюзеляжа по часовой стрелке. Складывание лопастей винтов и разворот крыла занимает по времени 90 с.

Вооружение

На опускаемой рампе смонтирован 7,62-мм пулемет М240. В перспективе не исключается вооружение конвертоплана пулеметом калибра 12,7 мм на турельной установке.

В январе 2008 г. фирма ВАЕ Systems заключила контракт с командованием сил специальных операций ВВС США на интеграцию в конструкцию СВВП V-22 дистанционно управляемой оборонительной системы кругового обстрела RGS (Remote Guardian System). Система RGS с 7,62-мм пулеметом GAU-17 Minigun монтируется под фюзеляжем конвертоплана вместо узла крепления груза на внешней подвеске. Турель выдвигается из-под фюзеляжа после взлета и убирается перед посадкой, время выпуска или уборки – 2 мин. Управление турелью осуществляется с помощью джойстика, прицеливание – посредством телекамеры и экрана. Впервые система RGS, предназначенная для наземных и летных испытаний, была установлен на конвертоплане CV-22 в феврале 2008 г.

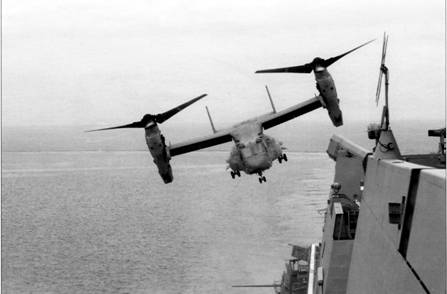

Взлет MV-22 из эскадрильи VMM-162 с корабля снабжения «Меса Верде», март 2010 г.

Размеры:

– длина фюзеляжа – 17,48 м;

– длина конвертоплана в сложенном положении – 19,23 м;

– размах крыла с вращающимися винтами – 25,78 м;

– ширина в сложенном положении – 5,64 м;

– высота с мотогондолами в вертикальном положении – 6,74 м;

– диаметр винтов – 11,6 м.

Массы и нагрузки:

– максимальная взлетная при вертикальном взлете – 23860 кг;

– максимальная взлетная при взлете с разбегом – 25855 кг;

– полезной нагрузки – 8460 кг;

– на внешней подвеске – 4540 кг (8150 кг при использовании двойной подвесной системы).

Запас топлива во внутренних баках:

– MV-22 – 6513 л;

– CV-22 – 7710 л;

– три дополнительных бака в кабине емкостью по 1630 л.

Летные характеристики:

– максимальная скорость на уровне моря – 463 км/ч;

– максимальная скороподъемность на уровне моря – 975 м/мин;

– практический потолок – 7620 м;

– практический потолок с одним работающим двигателем – 3140 м;

– дальность полета без дозаправки с 24 десантниками 720 км;

– перегоночная дальность полета с дозаправкой – 3900 км.

Экипаж – 3-4 чел.

Вместимость:

– кабина экипажа – 2-3 чел.

– грузопассажирская кабина – борттехник и 24 десантника (или 12 раненых на носилках).

Летательные аппараты КМП США в демонстрационном полете над авиабазой Нью-Ривер, 18 марта 2008 г. Справа налево: MV-22B «Оспри», СН-53Е «Супер Стэллион», СН-46 «Си Найт», АН-1 «Кобра»

Модификации CV-22

Модификация CV-22 предназначена для замены вертолетов МН- 53J Pave Low, а также части самолетов-заправщиков МС-130Е Combat Talon и МС-130Р Combat Shadow в силах специальных операций ВВС США. ВВС США в своих требованиях к данной модификации особо оговорили способность аппарата выполнять длительный полет на малых высотах в условиях метеоминимума и в темное время суток с высокой точностью навигации как в части выдерживания маршрута полета, так и времени выхода в заданные точки маршрута. СВВП CV-22 способен доставить в заданный район или эвакуировать из него 18 бойцов сил специальных операций с полной выкладкой. Отмечается, что большую часть заданий конвертопланы CV- 22 будут выполнять ночью и/или в сложных метеоусловиях.

В состав бортового оборудования дополнительно включены РЛС следования рельефу местности, два блока отстрела тепловых ловушек, две радиостанции, интегральный комплект противодействия в радиодиапазоне SIRFC, в состав комплекта SIRFC входят передатчик помех.

MV-22 (HV-22)

ВМС США выработало собственные требования к модификации конвертоплана V-22, получившей исходное обозначение HV-22 и предназначенной для обеспечения кораблей и судов в море и для выполнения поисково-спасательных заданий. СВВП HV-22 намечено заменить поисково-спасательные вертолеты НН-3. В апреле 2004 г. ВМС США изменили обозначение «своего» варианта конвертоплана с HV-22 на MV-22, как в авиации корпуса морской пехоты.

Прорабатывался вариант SV-22 для ВМС США, предназначенный для противолодочной обороны кораблей в средней и дальней зонах.

Корпус морской пехоты и ВМС США предъявили жесткие требования в отношении базирования конвертопланов на авианесущих кораблях (десантных вертолетоносцах, десантных кораблях-доках). Эти требования, в частности, касались размеров аппарата (размещение на самолетоподъемниках и в подпалубных ангарах); так размах крыла и диаметр винтов V-22 выбран из требования обеспечения при нахождении аппарата на полетной палубе во взлетной конфигурации минимального зазора между диском винта и надстройкой островом с одной стороны 32,5 см (12,8 дюйма) и диском винта и срезом палубы с другой – 12,7 см (5 дюймов).

UV-22

Армия США изучала вопрос о возможности закупки 231 конвертоплана UV-22 для транспортных перевозок, ведения радиоэлектронной борьбы, выполнения поисково-спасательных заданий в условиях противодействия противника. Конвертопланами UV-22 также предполагалось заменить самолеты OV-1, RU-21, RC- 12 и ряд других.

Армия оговорила способность аппарата поднимать груз массой 2086 кг (4600 фунтов) и в течение четырех часов выполнять полет на высоте 9144 м (30000 футов) со скоростью 400 км/ч. Такие требования предполагали проектирование более крупного, чем для ВМС и ВВС, летательного аппарата массой порядка 18 т, оснащенного более мощными двигателями. Весной 1983 г. армия США пересмотрела свои требования и вышла из программы JVX.
