"Изюминкой" самолета стала интеграция большей части навигационного и прицельного оборудования в прицельно-навигационный комплекс "Заря", разработанный в ленинградском НПО "Электроавтоматика". В режиме решения навигационных задач он обеспечивал автоматическое определение и выдачу в САУ-22М-2 и на приборы летчику информации, необходимой для вывода самолета в район заданной цели или группы целей, автоматическую коррекцию своего положения по данным от РСДН на маршруте и при посадке, запоминание координат вновь обнаруженной цели с возможностью повторного выхода на нее, возврат в район аэродрома посадки, выполнение полета и предпосадочного маневра, захода на посадку по сигналам посадочных маяков и ряд других функций. При выполнении маршрутного полета можно было задать десять поворотных точек – шесть поворотных пунктов маршрута и четыре аэродрома возврата. Управление комплексом в режиме решения навигационных задач осуществлялось с пульта ПН-23К-1 на правом борту кабины летчика.

В режиме решения прицельных задач комплекс обеспечивал определение и выдачу в САУ, СУО и для использования летчиком информации для следующих задач:

– выполнение прицельного бомбометания, стрельбы из пушек, пуска НАР и автоматического построения прицельных данных и наведения самолета на наземную подвижную и неподвижную цель с различных видов маневра;

– навигационное бомбометание "вслепую" во всем диапазоне высот и скоростей полета в любых метеоусловиях и ночью по цели с заранее заданными координатами;

– использования двух видов оружия в одной атаке, к примеру, после прицельной стрельбы ракетами на цель в том же заходе в автоматическом режиме выполнялся сброс бомб;

– обеспечение применения управляемых ракет (УР) класса "воздух-поверхность" типов Х-25 (X- 25MJ1), X-29J1, С-25Л с лазерными ГСН, ракет Х-29Т с телевизионным наведением;

– обеспечения применения УР класса "воздух-РЛС" типов Х-58У, X- 27ПС (Х-25МП);

– поражение воздушных целей из пушек, НАР и ракетами Р-60 (Р-60М) на малых и средних высотах при их визуальной видимости.

"Мозгом" комплекса являлась цифровая вычислительная машина ЦВМ "Орбита 20-22". Машина нового поколения обладала повышенным быстродействием и увеличенным объемом памяти. Кроме решения основных задач, с ее помощью также обеспечивалась проверка и контроль систем ПрНК в целом. Информация, автоматизированно вводимая в ЦВМ при подготовке к полету посредством пульта подготовки и контроля ППК-23, записывалась на стандартных перфокартах, что значительно ускоряло предполетную подготовку самолета. Предусматривался и резервный ручной ввод данных с пульта с помощью кнопок-табло. Для контроля за действиями летчика и функционирования аппаратуры ПрНК Су-17М4 мог оснащаться магнитным регистратором параметров МЛП-14-3 – специальным магнитофоном, устанавливаемым в случае необходимости в гаргроте самолета вместо держателей КДС-23.

В состав навигационного оборудования ПрНК-54 входили инерциальная курсовертикаль, доплеровская система ДИСС-7, радиосистема ближней навигации и посадки, радиокомпас, ответчик, система воздушных сигналов и блок датчиков угловых скоростей.

Для прицеливания со вводом данных, формируемых ПрНК-54 (а не аналогово-цифровым вычислителем прицела, как на Су-17М2 и М3), использовалась визирная головка С-17ВГ-1 из комплекта прицела, а управление подвижной прицельной маркой осуществлялось системой "Метка". Тем самым задействовалось более мощное вычислительное оборудование с учетом большего числа параметров, что повышало эффективность и точность при решении прицельной задачи. Кроме визирования цели с помощью подвижной марки или неподвижной сетки, текущей и эффективной дальности стрельбы, углового размера воздушной цели, а также индикации времени, оставшегося до сброса бомб и индикации крена с помощью сигнальных ламп, на головку прицела обеспечивалась выдача летчику сигнала об опасной высоте вывода из пикирования по разлету осколков применяемых авиабомб, предупреждения о вводе в кабрирование, бомбометании на угле сброса, а также сообщалось о разрешении стрельбы из пушек или пуске НАР и управляемых ракет.

В отличие от "эм-тройки", переключатель выбора оружия (бомбы – пушки – стрельба – Р-60) на новой машине был перенесен с пульта на левом борту кабины на ручку управления самолетом, а на рукоятке управления двигателем появились кнопки "Атака" (включение ПрНК в режим решения прицельных задач), "Привязка" и "Запуск" (работа станции "Клен-54" и включение режима программно-корректируемого слежения подвижной марки за целью, с 34-й серии для исключения непреднамеренного нажатия выполнялась в утопленной чашечке).

Устанавливаемая в контейнере неподвижного конуса воздухозаборника авиационная станция подсвета и дальнометрирования "Клен-54", помимо задач измерения дальности, подсветки цели и полуактивного наведения ракет с лазерными ГСН, решаемых подобной станцией, применявшейся на "эм-тройке", имела новый режим, служащий для измерения наклонной дальности до цели и выдачи целеуказания управляемым ракетам Х-29Т с телевизионной системой наведения. При этом предусматривалось два режима работы – автономный или автоматический, выбираемые летчиком.

Для применения противорадиолокационных ракет в ПрНК-54 интегрировали аппаратуру управления "Вьюга-17", размещаемую, как и прежде, в подвесном контейнере под фюзеляжем самолета. Легкосъемное индикаторное табло устанавливалось в кабине летчика. Для этого с ИТ-23М снимался резиновый тубус-наглазник, а экран закрывался предохранительным кожухом, в верхней части которого и крепилось табло индикатора. Наличие ПрНК позволило, кроме прочего, выводить на индикаторное табло дальность до РЛС-цели. Машины, оборудованные для применения противорадиолокационных ракет, иногда именовались Су-17М4П.

Помимо радиоэлектронного оборудования, включенного в ПрНК, серийные Су-17М4 несли связную радиостанцию Р-862 "Журавль-30" (или Р-862М), радиовысотомер "Импульс", маркерный радиоприемник МРП-66, ответчик госопознавания и станцию предупреждения об облучении "Береза-СП". Для создания активных помех, как и на Су-17МЗ, использовалась СПС "Гвоздика", подвешиваемая в контейнере под крыло самолета. Для регистрации параметров полета самолет комплектовался новой системой объективного контроля "Тестер УЗ-Л".

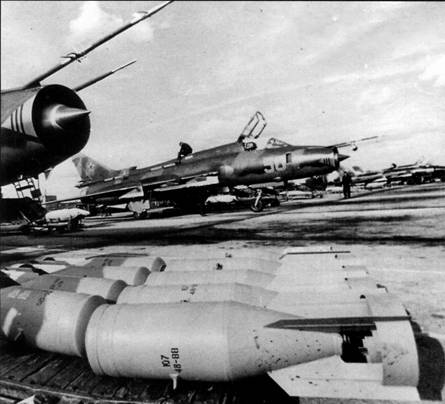

Подготовка к подвеске на Су-17М4 осколочно-фугасных авиабомб ОФАБ-100-120. Калининский аэродром, 274-й апиб

В дальнейшем, в ходе серийного выпуска, начиная с Су-17М4 № 39-20, самолеты стали комплектоваться доработанным ПрНК-54-55. Усовершенствованный ПрНК, кроме прочего, обеспечивал повторный заход на цель в автоматическом, директорном и ручном режимах управления, а также разрешал пуск управляемых ракет вне зоны разрешенных пусков (это ограничение по допустимым режимам предотвращало стрельбу с опасно малой высоты и дальности во избежание попадания машины под собственные осколки, но в военное время, по очевидным причинам, снималось). С машины № 19-01 по № 20-14 устанавливалась станция предупреждения с увеличенными углами обзора, а с самолетов последующих серий ее заменила доработанная СПО. В серии на "четверке" внедрили и систему дальней навигации РСДН-10, предназначенную для определения гиперболических координат самолета по радиосигналам от наземных станций и передачи этой информации в ПрНК.

С машины 13-й серии внедрили новое контрольное оборудование для регистрации результатов применения столь разнообразного вооружения. Киносъемочный аппарат АКС-5 в правой консоли центроплана был упразднен, а вместо него в подвесном контейнере, устанавливаемом на пилон для ракет Р-60 под правое крыло, мог размещаться фотоконтрольный прибор ФКП-58. Он предназначался для фотографирования цели при стрельбе и записи на фотопленку сигналов о положении прицельной марки и дальности до объекта атаки. Стандартный фотоконтрольный прибор CLU-45, фиксировавший "картинку" прицела, остался в кабине.
