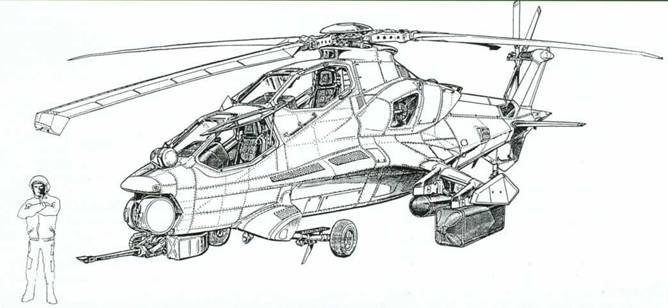

Наконец, 11 января 1996 г. Генеральный поставил заключительный автограф на чертеже общего вида проекта941. Материалы (втом числе, например, компоновка и результаты продувки модели в аэродинамической трубе ЦАГИ) были сброшюрованы и переданы через отечественных спецэкспортеров заказчику. Защита финальной части аванпроекта состоялась в КНР. Работу приехал принимать лично генеральный директор CHDRIУ Фа Лин, который, по мнению камовцев, был скорее авиационным генералом, чем специалистом. На слушании порой возникали и смешные моменты. Например, Александра Пирогова и Сергея Носова переводчик довел почти до инфаркта, упорно объясняя, что китайские специалисты требуют показать, где «кепочка на пушке». Неимоверными усилиями удалось выяснить, что речь шла о пламегасителе.
Потом была поездка на Юг КНР, в район Фунь Чень, где и планировалось производить вертолеты. Были беседы с местными
Как заявил С.В. Михеев в интервью иностранным журналистам в марте 2013 г., дальнейшие работы CHDRI вел самостоятельно, без участия фирмы «Камов». Но влияние аванпроекта, выполненного камовцами, оказалось просто огромно. Похоже, руководители AVIC последовали примеру И.В. Сталина, сказавшего А.Н. Туполеву по поводу возможных «улучшений» при копировании В-29: «Лучше не надо. Сделайте такой же в точности». По крайней мере, с точки зрения внешнего вида китайцы ни на шаг не отступили от дизайна С. Носова, одобренного Генеральным.
Проект 941
Итак, к 1995 г. Китай получил готовый аванпроект. Но чтобы создать летательный аппарат, даже имея в основе серьезные материалы, требовалось проделать колоссальную работу. С точки зрения вертолетостроителей при создании новой машины необходимо решить три главные проблемы — спроектировать и выпустить редуктор (главный редуктор, промежуточный редуктор и валы), несущий и рулевой винты и двигатели. Все три проблемы китайцы должны были решать с иностранной помощью. Для этого была инициирована программа СМН (Chinese Medium Helicopter), формально подразумевающая создание гражданской машины, но с той же массой, диапазоном скоростей, дальностью полета и пр. Это было сделано для преодоления наложенного европейцами и США эмбарго на поставки оружия. Впрочем, дизайн это «гражданского» вертолета был сохранен таким, каким его увидели на «Камове».
Первым в качестве партнеров удалось привлечь «Еврокоптер», с которым уже в мае 1997 г. был подписан контракт на общую сумму 70 млн. долл. За эти деньги китайцы получили проект несущего винта и технологию производства композитных лопастей. Через два года, в марте 1999 г., КНР подписал соглашение с «Агустой» на сумму 30 млн. долл. Задача итальянцев включала проектирование трансмиссии и оценку вибрации. По некоторым данным, «Агуста» не только разработала необходимые агрегаты, но и продала несколько опытных образцов. Европейские компании уверенно делали вид, что участвуют в программе создания некоего 6-тонного гражданского вертолета, хотя и догадывались, что такая машина никогда не появится.
Еще интереснее протекало взаимодействие с Pratt & Whitney. Для минимизации проблем с законодательством китайцы обратились к канадскому отделению концерна. И если европейцы хотя бы официально «не догадывались о коварных замыслах партнера», то канадцы с самого начала точно знали цели программы. В начале 2001 г. Китай выбрал PWC в качестве поставщика десяти газотурбинных двигателей РТ6С PWC-76C мощностью 1250 кВт каждый. Компания должна была также предоставлять программное обеспечение для управления двигателями, поскольку они имели полностью электронное управление FADEC (автономная цифровая система управления двигателем). На ранней стадии в PWC возникли некоторые колебания. Но Пекин сделал предложение, от которого невозможно отказаться — обещал после начала серийного производства рынок объемом 2 млрд. долл. Вдохновленные такими масштабами, менеджеры PWC оставили свои сомнения. В 2002–2004 гг. в КНР были поставлены первые десять двигателей. Компания даже послала инженеров в Китай, чтобы помочь в установке двигателей на борт. Тогда канадцы впервые увидели готовый Z-10. В этот момент глава делегации вынужден был спросить: «Где 10 мест, которые должен иметь вертолет?» На это партнеры только улыбнулись.
Опытные вертолеты Z-10 (рис. А. Юргенсона)
Китайцам были нужны дополнительные двигатели, но после официального предъявления Z-10, PWC попало в сложную ситуацию. Денег хотелось, но проблем с Вашингтоном не хотелось еще больше. В 2006 г. контракт был разорван. Впрочем, канадцам это не сильно помогло. В июне 2012 г. Pratt Whitney Canada признала, что «случайно» передала КНР технологии двойного назначения, и была оштрафована правительством США на 75 млн. долл. Однако миллионы в 2012 г. были уже совсем не те…
Считается, что сборка первых двух опытных образцов началась в 2002 г. В это время были проведены испытания трансмиссии, несущей системы, двигателей на стенде. Первый прототип взлетел 29 апреля 2003 г. с заводского аэропорта Чжинджен. Количество выпущенных опытных машин, получивших наименование Z-10 (Zhishengji-10), до сих пор неизвестно. Однако исходя из сведений что разработчик располагал только десятью двигателями РТ6С- 76С, можно предположить, что прототипов было построено четыре.
Первоначальные летные испытания завершились в декабре 2005 г., а затем начались войсковые испытания. Уже в начале 2004 г. появились первые фотографии, так что проект перестал быть тайной. Однако качественные фотографии оставались недоступными до 2007 г., что порождало сомнения в успешности реализации проекта.
Отказ PWC от участия в проекте в 2006 г. привел к очень серьезной проблеме — вертолет остался без двигателя. На тот момент китайская промышленность уже освоила лицензионные копии французских ГТД WZ-6 (Turbomeca Turmo) и WZ-8 (Turbomeca Arriel). Но по разным причинам ни тот, ни другой не подходили для Z-10. Машине потребовалась новая силовая установка, которая получила наименование WZ-9. Об этом ГТД до сих пор известно немного. Некоторые эксперты полагают, что существенную помощь Пекину оказала Украина, точнее, запорожские моторостроители. Во всяком случае, WZ-9 развивает максимальную мощность только 1000 кВт, что на 20 % меньше, чем РТ6С-76С, который был первоначально установлен на Z-10. Таким образом в 2008–2009 гг. потребовалось проведение целой программы по снижению веса вертолета для достижения установленных ТТЗ после установки менее мощных двигателей. Как минимум, была сокращена бронезащита и снизилась масса боевой нагрузки. Впрочем, китайцам удалось сократить вес БРЭО, а также некоторых узлов и агрегатов. Модернизированный вертолет получил наименование Z-10A и поступил параллельно с Z-10 на войсковые испытания.
Тем временем, в октябре 2010 г., Z-10 получил сертификат летной годности. Несколько ранее началось серийное производство, а к концу года китайской армейской авиации армии передали первые четыре машины.
Z-10 спроектирован по так называемой «классической схеме», при этом рулевой винт выполнен Х-образным. Шасси трехопорное, с хвостовым управляемым колесом. Вооружение размещается под крыльями общим размахом около 4,3 м.
Экипаж размещен в кабине по схеме «тандем». Оператор размещается в передней кабине, пилот — в задней, выполненной с превышением для обеспечения требуемой обзорности. Имеющиеся фотографии кабины вертолета показывают, что в распоряжении каждого члена экипажа имеется по крайней мере два крупных многофункциональных цветных дисплея и дублирующие аналоговые приборы. Считается, что на вертолете установлено двойное управление, что позволяет в критической ситуации оператору взять на себя пилотирование машины.
Очевидно, что боковое остекление не бронировано, и защитой экипажа служат только лобовые бронестекла. Сомнительно, что сама кабина может выдерживать попадание 12,6 мм пуль, впрочем, рекламные данные обещают именно такую пулестойкость. Судя по распространенным фотографиям, Z-10 оснащен датчиками предупреждения об облучении в радиодиапазоне, видимом, ИК и УФ-спектре, как и принято на современной технике. Визуально можно опознать по крайней мере две установки по отстрелу тепловых ловушек. Однако какие-либо достоверные данные о бортовом комплексе самообороны отсутствуют, посему степень автоматизации защиты вертолета от ПЗРК остается неясной. Очевидно, что конструкторы приняли меры по снижению инфракрасной сигнатуры, установив систему охлаждения выхлопных газов.
