Авиация и космонавтика 2013 11

Итальянцы в лице конструктора А. Маркетти, работавшего на фирме «Савойя» (Savoia-Marchetti), смогли достичь чуть большего «тиража» в производстве «рамных» летающих лодок. С 1923 по 1932 гг. они построили 227 экз. гидросамолетов S-55, которые летали даже в СССР: в 1932 году было закуплено 6 машин, 5 из них перелетели на Дальний Восток.

Развитием этой схемы были трехмоторные S-66 (24 экз.) и S-77 (2 экз.). Заметим, что S-55 стала первой в истории серийной «рамой»-монопланом. Условно можно назвать «рамой» итальянскую летающую лодку Caproni Са-60 Noviplano/Capronissimus (1921 г.), но уж больно интересна эта машина — шестикрылая и восьмимоторная!

В коллектив американцев, итальянцев и русских в 1920-х гг. смог «втиснуться» лишь один англичанин со свой скромной конструкцией Henderson N.S.F.1 (опытный, 1928 г.). Французы же «заявились» своими опытными «рамами» от Луи де Монжа (Louis De Monge). В 1923 г. он построил свою первую «раму» — моноплан Тип 7.4, а затем модель Тип 7.5, тем самым «застолбив» за своими машинами первенство среди сухопутных «рам»-монопланов. Очень похожим на французские «рамы» получился самолет из США конструктора Lee Bryant: этот двухмоторный моноплан в 1927 году был создан для гонок, но потерпел катастрофу.

В 1930-х гг. схема «рамы» вновь широко овладела умами конструкторов, и одна за другой, крылатые «рамы» взлетали в небо с земли и с воды. В СССР не отставали от модных тенденций.

Более десятка «рам» было создано в наших КБ, но все они остались опытными экземплярами.

В 1931 г. начались испытания сразу двух «рам». Это был самолет А, Туполева АНТ-23 (И-12) — экспериментальный истребитель с тандемным расположением двигателей в фюзеляже и опытный планер Б. Шереметова Ш-3.

Через два года от земли оторвался потрясающий воображение гигант К. Калинина К-7. Уникальный многомоторный бомбардировщик (как вариант — пассажирский) весом в 38 т разбился в очередном 11-м испытательном полете. Затем были заложены два дублера, но не сложилась их судьба, как и самого конструктора. Его, как и двух других создателей советских «рам» — А. Туполева и П. Гроховского, ожидали арест и тюрьма. Только А.Н. Туполев избежал гибели. Его гигант (43 т) — гидросамолет АНТ-22/Морской Крейсер-1, летал в 1934 г. и тоже остался в одном экземпляре. В 1934 г. конструктор И. Четвериков построил два опытных мини-гидросамолета для подводных лодок: первый — ОСГА-Ю1 (нескладной) и СПЯ (складной). В 1935 г. группа конструкторов создала еще один оригинальный самолет под названием АСК — «Амфибия Северного Края», напоминающий популярные «рамы» «Савойя-Маркетти».

Конструктор П. Гроховский вошел в историю сразу с двумя своими «рамами». Это Г-37 — транспортно-десантный самолет (1934 г., 1 экз.) и Г-38 «Легкий крейсер» — боевой, многоцелевой (1936 г., 1 экз.). Если первая машина осталась на фотографиях, то от второй, быть может, в силу секретности, осталась лишь схема проекта… Через год (1937 г.) начались испытания ЛЕМ-2 (ОКА-33) — двухбалочного планеролета О. Антонова, и тоже опытного.

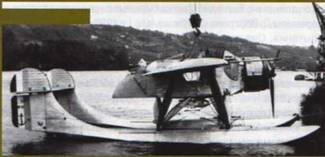

Henderson N.S.F.I.

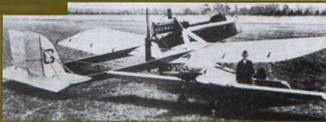

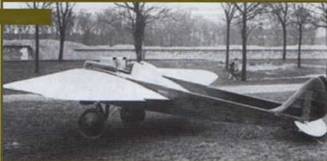

De Monge 7.4.

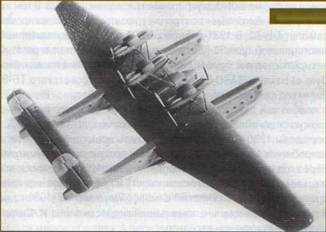

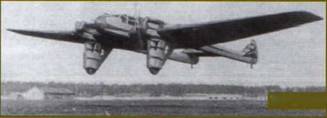

Калинин К-7.

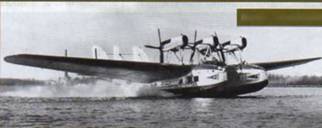

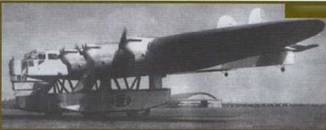

Туполев АНТ-22.

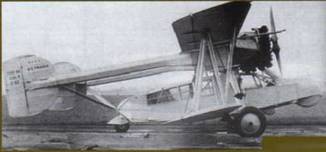

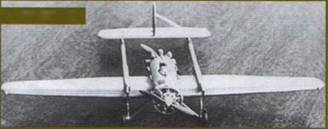

Levasseur PL-201.

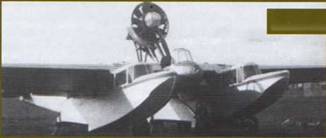

АСК (Амфибия Северного Края).

Туполев АНТ-23 (И-12).

Гроховский Г-37.

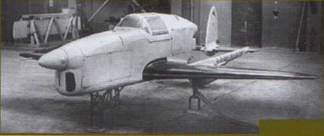

Москалев САМ-13.

Сразу же после освоения в СССР французских моторов Рено «Бенгали» (названных у нас МВ-6), конструктор А. Москалев в 1939 г. приступил к созданию истребителя САМ-13. Испытания этого самолета проходили перед войной. Но от него осталась только одна фотография, схема, весьма напоминающая «раму» Фоккера D.23, и неофициальный рекорд скорости в 603 км/ч.

Кроме СССР, только Франция в тот период смогла создать несколько подобных «рамных» конструкций. Мировой кризис до второй половины 1930-х гг. не позволял рассчитывать на большие заказы на новые самолеты, тем более — необычных конструкций.

И всеже в 1930 г. вышеупомянутый инженер Луи деМонж сконструировал на фирме EXINO двухбалочный разведчик 120 RN3. В том же году фирма «Bordelaise» построила трехмоторный пассажирский самолет DB-70. В 1931 г. фирма SPCA подняла двухмоторный многоцелевой type 30 (2 экз.), а в 1932 году полетел огромный четырехмоторный бомбардировщик с несколькими названиями Dyle et Bakalan/SASO-20/AB 20/BN 5, аналог советского ТБ-3. Через год французы испытали — раму» фирмы — Блерио» Bleriot-125 — необычный двухмоторный транспортный самолет. Примерно схожую схему имел одномоторный гидросамолет Levasseur PL-201 середины 1930-х гг. В 1933 г. начались испытания прототипа истребителя Анрио (Hanriot) Н.110 (один мотор с тянущим винтом). Через год взлетел модернизированный Hanriot Н.115. Но все эти машины остались в одном экземпляре. Был у французов еще один оригинальный пассажирский самолет Weymann 66 (1933 г.) на 8 пассажиров, весьма напоминавший гидросамолеты И. Сикорского, но в сухопутном варианте.

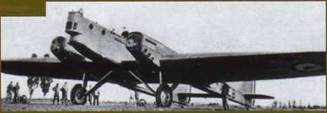

SPCA type 30.

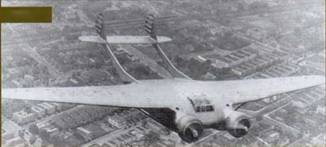

Burnelli UB-14.

Bleriot-125.

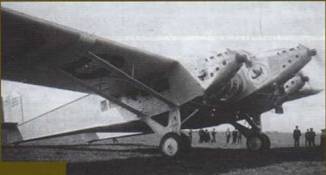

Bordelaise DB-70.

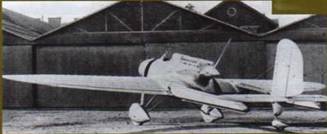

Hanriot 110/115.

Weymann GTW-66.

WACO MC-1/XCG-16.

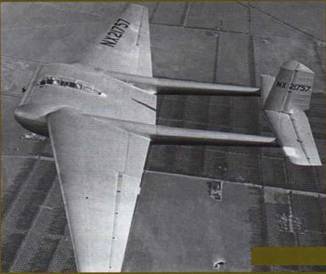

Emsco B-8 Flying Wing.

Только американцы в те времена попытались составить конкуренцию создателям советских и французских «рам». В США инженер В. Бурнелли (V. Burnelli) с 1928 по 1945 гг. создал целую серию опытных грузовых монопланов с несущим фюзеляжем двухбалочной конструкции. Самолеты СВ-16, GX-3, UB-20, UB-14, ОА-1 и CBY-3 не пошли в серию, но вошли в историю. Схему Бурнелли попыталась использовать американская фирма WACO. Опытные планеры МС-1 и XCG-16 испытывались в 1943 г., но развития не имели. В1930 г. (по другим данным — в 1932 г.) изобретатель К. Вэнс (С. Vance) построил на фирме Emsco опытный самолет В-8 Flying Wing — одномоторную «раму» с толкающим винтом и крылом большого удлинения. Еще одна опытная машина с «рамным» хвостовым оперением Д. Нортропа (Northrop) Avio 1 в 1930 г. также проходила испытания. Она стала предтечей всех знаменитых самолетов Нортропа. В 1934 г. другой американец Д. Хаммонд (D. Hammond) разработал легкую одномоторную — раму» Model Y и даже запустил ее на фирме «Stearman-Hammond» в серийное производство. Всего было изготовлено порядка 20 экз. самолетов Y-1. Аналогичный, но уже двухмоторный аэроплан AG-4 Crusader был построен фирмой «American Giro» в 1935 г. (1 экз.).

Тем временем неумолимо надвигалась новая мировая война. В мирной Голландии подняли в воздух целых два образца схемы «рама». Многоцелевой Fokker G.1 произвел в 1937 г. на авиационную общественность большое впечатление и даже пошел в серию (36 экземпляров). Самолет принял участие в боевых действиях. Следующий самолет Fokkep D.23 (1939 г.) — двухмоторный тандем — остался экспериментальным. Эта машина была очень похожа на советский САМ-13 (1939 г.). В Великобритании в 1939 г. испытывали опытный легкий самолет-разведчик Arpin А-1.
