Свои потери составили 136 самолетов: в воздушных боях - 58; от огня ПВО противника - 50; уничтожено на аэродромах - 19; от своей ПВО - 9. Потери от собственных средств ПВО в сирийской авиации оказались относительно невысокими, тогда как в египетской из-за плохой согласованности действий они составили почти 50% всех потерь.
В Октябрьской войне хорошо зарекомендовали себя наземные средства ПВО. Ни один прикрывавшийся ими объект не был уничтожен полностью либо выведен из строя на длительный срок. Сирийские ЗРВ действовали в сложной наземной и воздушной обстановке: в отдельные дни расчеты и КП бригад находились в 1-1,5 км от противника, под огнем его артиллерии и стрелкового оружия, но при этом успешно решали боевые задачи. За весь период войны по позициям ЗРК и ЗА израильтяне нанесли более 100
командования,сирийские зенитчики уничтожили 197 самолетов противника (110 «Фантомов», 25 «Миражей», 60 «Скайхоков» и 2 беспилотных разведчика «Райан»). Свои потери составили 13 дивизионов (1 «Волга», 2 «Двина», 5 «Печора», 5 «Куб»), из них один безвозвратно, шесть выведено из строя на срок от 2 до 5 месяцев, а шесть к 31 октября 1973 г. были введены в строй.
Радиотехнические войска, работая в условиях постановки противником мощных радиопомех, обнаружили и оповестили о 9300 самолето-вылетах израильтян, обеспечили более 6500 самолето-вылетов своей авиации (включая небоевые) и проведение 282 воздушных боев.
За 19 дней войны сирийские самолеты произвели 4658 боевых вылетов на прикрытие войск, объектов страны, завоевание господства в воздухе; 1044 - на поддержку сухопутных войск и 12 - на разведку. Вертолеты совершили около 120 вылетов. Q
Продолжение следует

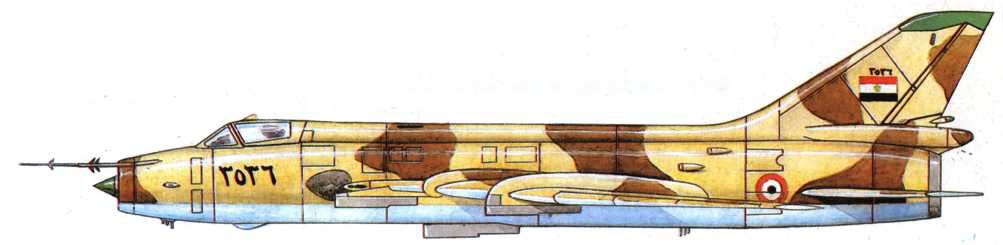

Истребитель-бомбардировщик Су-7БКЛ

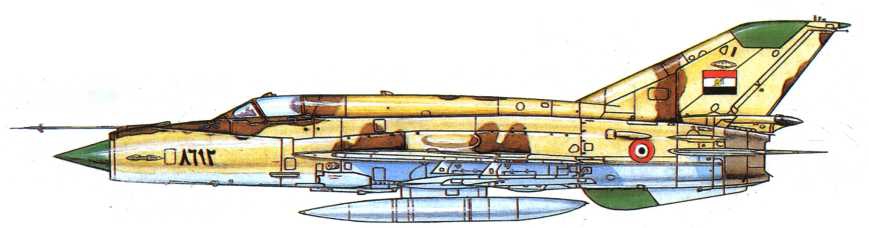

Истребитель МиГ-21 МФ

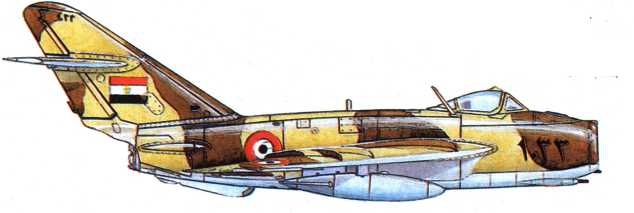

Истребитель МиГ-17Ф

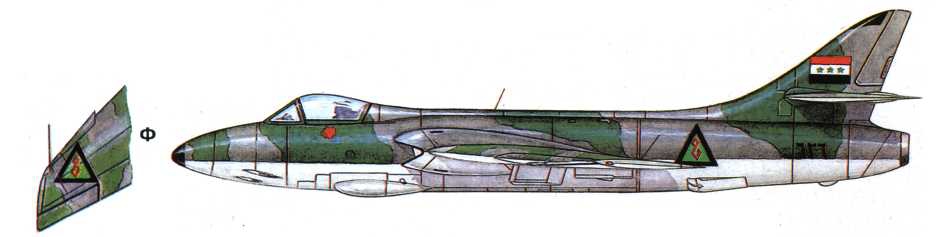

Истребитель-бомбардировщик Hunter F.Mk.6 ВВС Ирака

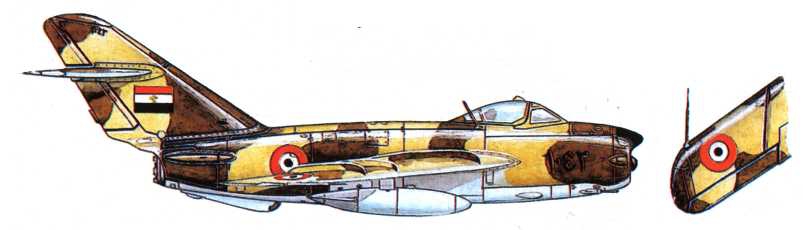

Истребитель МиГ-17ПФ

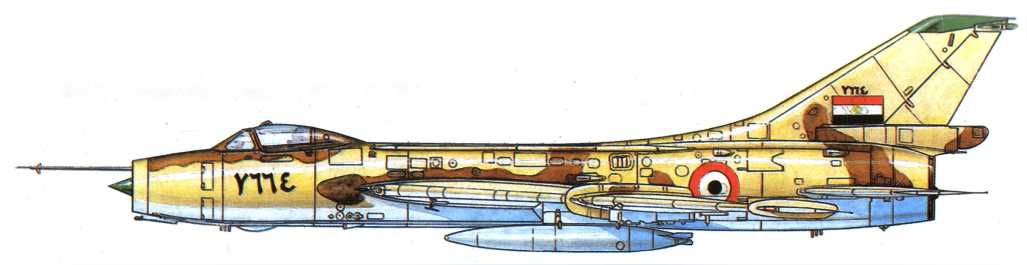

Истребитель-бомбардировщик Су-20
Краткое техническое описание Ту-160
Ту-160 выполнен по нормальной аэродинамической схеме с крылом изменяемой стреловидности. Компоновка центральной части планера -интегральная. Планер изготовлен в основном из алюминиевых сплавов (В-95, термообработанных для повышения ресурса, а также АК-4). Доля титановых сплавов в массе планера - 20%, широко использованы также композиционные материалы, применены клееные трехслойные конструкции.
Экипаж из четырех человек располагается в носовой части фюзеляжа в общей гермокабине. Впереди-слева - командир корабля, справа - второй пилот. За ними размещены кресла штурмана (навигация и наступательное вооружение) и штурмана-оператора (системы БКО, связь и энергетика). Все члены экипажа имеют катапультные кресла К-36ДМ, выстреливаемые вверх после сброса люков. Кабина снабжена небольшой кухней и туалетом. Вход на борт осуществляется по наземной лестнице через нишу передней ноги шасси (на самолетах седьмой серии имеется встроенный трап).
Фюзеляж. В носовой части фюзеляжа полумонококовой конструкции расположены: бортовая РЛС, отсек оборудования с блоками БРЭО и гермокабина экипажа, включающая технические отсеки, а также ниша передней ноги шасси. За кабиной последовательно размещены два унифицированных отсека вооружения длиной 11,28 м и шириной 1,92 м. В них располагается по одному многозарядному револьверному катапультному устройству МКУ-6-5У, которое может нести 6 ракет Х-55. Масса МКУ -1550 кг, привод - гидравлический (на В-1 В - от шагового электродвигателя). Кроме этого, в отсеках вооружения могут устанавливаться замки для подвески всей номенклатуры авиационных средств поражения, системы подъема оружия, а также монтируется электрокоммутационная аппаратура. На торцевых и боковых стенках отсека
размещены агрегаты гидросистемы. Между отсеками расположена балка центроплана. В наплывной и хвостовой частях самолета размещены топливные кессон- баки. В носовой негерметизированной части наплыва находятся агрегаты системы жизнеобеспечения.Крыло - стреловидное с корневым наплывом и поворотными консолями - имеет большое удлинение. Узлы поворота консолей расположены на 25% размаха крыла при минимальной стреловидности. Конструктивно крыло разделяется на следующие агрегаты:
– цельносварную титановую балку центроплана длиной 12,4 м и шириной 2,1 м с поперечным набором нервюр из алюминиевого сплава. Балка центроплана встроена в центральную часть планера и обеспечивает восприятие нагрузок, приходящих от консолей крыла;
– двухсрезные титановые узлы поворота, обеспечивающие передачу нагрузок с крыла на центроплан;
– консоли крыла, выполненные из высокопрочных алюминиевых и титановых сплавов, поворачивающиеся в диапазоне 20°- 65°. При взлете угол стреловидности консолей равен 20°, на режиме крейсерского полета -35°, а при сверхзвуковом полете - 65°.
Силовой основой консолей является кессон, образованный семью фрезерованными двадцатиметровыми панелями, пятью сборными лонжеронами и шестью нервюрами. Кессон служит емкостью для топлива. Непосредственно к нему крепятся четырехсекционные предкрылки, трехсекционные двухщелевые закрылки, шестисекционные интерцепторы и флапероны, аэродинамические законцовки.
При увеличении угла стреловидности крыла корневые части закрылков не убираются внутрь фюзеляжа, а синхронно с изменением стреловидности поворачиваются, образуя своеобразные аэродинамические гребни.
Хвостовое оперение выполнено по нормальной схеме с цельноповоротным стабилизатором, расположенным на 1/3 высоты вертикального оперения (для вывода его из зоны воздействия реактивных струй двигателей). Конструктивно оно состоит из кессона с узлами поворота и сотовых панелей из алюминиевых или композиционных материалов. Верхняя часть киля - цельноповоротная.
Шасси имеет управляемую двухколесную носовую и две шестиколесные основные стойки. Колея шасси - 5400 мм, база - 17800 мм. Размер основных колес - 1260x485 мм, носовых - 1080x400 мм. Носовая стойка расположена под техническим отсеком в негерметичной нише и имеет дефлектор. препятствующий попаданию посторонних предметов из-под колес в воздухозаборники двигателей. Стойка убирается поворотом назад по полету.
Оборудование.Радиолокационная станция «Обзор-К» в носовой части фюзеляжа служит для навигации и обнаружения целей как на земле, так и в воздухе. Оптическая прицельная система «Гроза» располагается снизу в носовой части под обтекателем. Имеется астронавигационная система дальней навигации. Приборное оборудование - классическое аналоговое. Бортовой комплекс обороны включает системы обнаружения противника и активного радиолокационного противодействия. Система управления - электродистанци- онная по каналам тангажа, крена и рыскания с четырехкратным резервированием и аварийной механической проводкой. Самолет статически неустойчив, поэтому полет с отключенной электродистанционной системой сложен и имеет ряд ограничений по режимам. Гидросистема самолета - четырехканальная, с рабочим давлением 280 кг/кв.см. Все системы самолета управляются при помощи около 100 компьютеров, из которых 12 обслуживают систему управления оружием.
Силовая установка состоит из четырех двухконтурных турбореактивных двигателей НК-32, созданных в НПО «Труд» под руководством Н.Д.Кузнецова. Степень двухконтурности двигателя составляет 1,4, степень повышения давления - 28,4, а максимальная тяга -137,3 kN (14000 кгс) без форсажа и 245,15 kN (25000 кгс) на форсаже. Масса двигателя составляет 3650 кг, длина - 6,5 м , диаметр входа - 1455 мм. Двигатель имеет трехступенчатый компрессор низкого давления, пятиступенчатый компрессор среднего давления и семиступенчатый компрессор высокого давления. Турбины низкого и среднего давления одноступенчатые, а высокого - двухступенчатая. Лопатки турбины - охлаждаемые моно- кристаллические. Температура газа перед турбиной 1375°С. Двигатель оснащен регулируемым автомодельным соплом. Камера сгорания - кольцевая с испарительными форсунками, обеспечивающая бездымное горение и стабильный температурный режим. НК-32 - один из первых в мире авиадвигателей, при разработке которого широко применялись технологии, направленные на снижение уровней радиолокационной и инфракрасной заметности. На самолете двигатели размещены в мотогондолах попарно, разделены противопожарными перегородками и функционируют полностью независимо друг от друга.
