Авиация и Время 1995 № 2 (10)

По мнению летчиков, Bf 109 обладал отличными летными качествами. Благодаря исключительной для истребителя продольной и поперечной устойчивости он был прост в пилотировании. На нем любили летать, хотя кабина самолета казалась нашим летчикам тесной. Уменьшение поперечного сечения фюзеляжа и, соответственно, габаритов кабины имело целью снизить лобовое сопротивление машины.

Хорошие эксплуатационные и летнотехнические данные Bf 109 появились не вдруг, они были достигнуты в результате длительных доработок конструкции самолета еще до начала серийного производства. Хотя первый полет этой машины состоялся в 1935 г., серийные образцы появились только в 1937 г. Как видно, «Мессершмитт» рождался не в спешке, как это было со многими нашими самолетами, создававшимися уже в ходе войны.

Между тем мне довелось быть свидетелем катастрофы Bf 109. Она произошла в начале 1944 г. в люберецкой школе во время учебного воздушного боя между самолетами Ла-5 и Bf 109. У последнего на высоте около 5 км отказал двигатель. Самолет разбился, летчик пострадал.

Тщательное расследование происшедшего показало, что установленный на разбившемся самолете двигатель имел искусственно введенный дефект, который и явился причиной катастрофы. Суть дефекта состояла в том, что после некоторой наработки двигателя ослаблялась затяжка гаек крепления коренных подшипников коленвала и прекращалась подача масла к шатунным подшипникам поршней. Дефект был введен так искусно, что органы технического контроля завода-изготовителя его не обнаружили, хотя клеймо контролера стояло на всех деталях разрушенного узла. Как нам стало известно в результате проверки, на некоторых других DB 601Е имели место такие же дефекты. Анализ показал, что они, несомненно, являлись следствием саботажа рабочих-антифашистов, которые, рискуя жизнью, способствовали таким образом разгрому фашистской Германии.

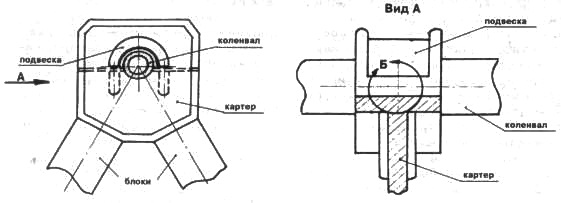

Значительный интерес представляет и сам технический аспект этого акта. Для описания его напомним некоторые особенности мотора, установленного на самолете Bf 109. Поршневой двигатель DB 601Е - рядный, 12-тицилиндровый, водяного охлаждения, блоки которого расположены под картером по схеме обратного «V». Коленчатый вал закреплен на 8 коренных подшипниках. Нижняя половина каждого подшипника представляет собой часть картера, а верхняя выполнена в виде силовой подвески (рис. 1). Последняя с помощью двух шпилек крепится к картеру. Контровка всех болтовых соединений в двигателе выполнена не с помощью шплинтов, как это обычно делалось на отечественных конструкциях, а с помощью упругих стальных тонкостенных полусферических шайб. (рис. 2а)

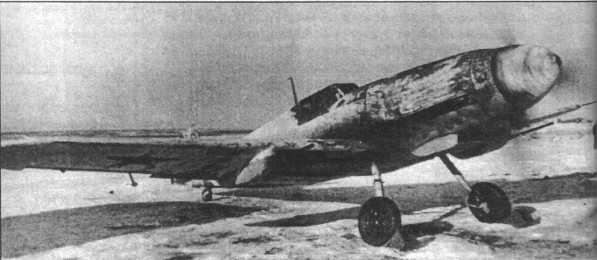

«Мессершмитт» Bf 109G-2 с советскими опознавательными знаками, захваченый под Сталинградом зимой 1942/43 гг.

Введенный антифашистами дефект состоял в том, что на некоторых коренных подшипниках коленвала для контровки шлицевых гаек[* На двигателях немецкой конструкции применялись, как правило, не шестигранные, а шлицевые гайки.] крепления подвесок использовались не тонкостенные, а сплошные литые шайбы (рис. 26). Последние естественно, при затяжке болтового соединения не создавали необходимого упругого натяга (деформация изгиба заменялась весьма малой деформацией сжатия). Внешне, в собранном виде, те и другие шайбы ничем не отличались, визуально дефект обнаружить было нельзя. После некоторого времени работы двигателя под действием вибраций практически незаконтренное соединение ослаблялось, образовывался зазор между поверхностью коленвала и подшипником (подвеской). В результате масло, подаваемое под давлением через канавки а картере в полость коленвала, не поступало к шатунным шейкам, а вытекало в картер. В этих условиях происходило обеднение смазки и перегрев как нижней, так и верхней шатунной головок, наволакивание металла и отрыв шатуна с поршнем. С такой картиной мы и встретились на месте катастрофы. После вскрытия крышки картера было обнаружено, что гайки крепления подвесок некоторых коренных подшипников отворачивались от руки.

Рис. 1

Рис. 2

Я хорошо помню, что руководил расследованием генерал-майор Черепов. Если не ошибаюсь, он в то время был главным инженером по ремонту ВВС Московского военного округа.

С тех пор прошло более 50-ти лет, но меня не покидает стремление расследовать эту историю до конца. Кем были те неизвестные патриоты? Какие еще дефекты они закладывали в «Мессершмитт»? Как они сказались на боеспособности люфтваффе? В поисках ответа я написал несколько писем за рубеж.

В ноябре 1987 г. пришел ответ от начальника Пражского военного музея полковника Зденека Прохазка. В нем говорится: «Истребители Bf 109 различных модификаций (в основном F и G) производились на нескольких заводах, среди которых были и теперешние заводы «Авиа» им. Г. Димитрова. Нам известно, что акции саботажа на машинах, предназначенных для фашистских люфтваффе, проводились часто. Что касается повреждения двигателей DB 601Е, то об этом у нас нет сведений и документов.» В 1991 г. пришло письмо с фирмы «Мессершмитт-Бельков-Блом». Немцы признают, что акты саботажа имели место, однако подчеркивают: не на немецких предприятиях. Письмо заканчивается довольно категорично: «...никакой информации по этим случаям мы не собирали и не имеем».

Хотя описанные события - дела давно минувших дней, хотелось бы обратиться сегодня ко всем, кто может поделиться воспоминаниями об эксплуатации Bf 109, и привлечь их к обсуждению затронутой темы.

Герой Советского Союза Константин В. Сухов/ Киев

Над сирийским фронтом Часть II

Продолжение. Начало в № 1 '95

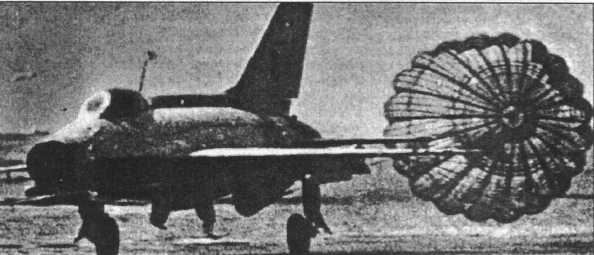

Арабский МиГ-21 Ф

Действия ВВС Сирии

Октябрьская освободительная война началась в субботу 6 октября 1973 г. по самому неудачному варианту «Плана боевых действий». К тому же, пришедший с пустыни «саман» вынудил перенести наступление на несколько часов. В 14.00 артиллерия и авиация арабских стран нанесла удар по израильским позициям. В 15.00 вперед пошли сухопутные войска.

В первый час войны самолеты ВВС Сирии атаковали: центр управления авиацией «Хеврон» (12 Су-20 и 8 МиГ-21); три РЛП и ПН (20 Су-7Б, 16 МиГ-17 и 6 МиГ-21); три опорных пункта на Голанских высотах (тремя группами по 8-10 МиГ-17 под прикрытием МиГ-21). С десяти Ми-8 был высажен десант, захвативший комплекс постановки помех на горе Джебель- Шейх. За день, ввиду сложных метеоусловий, сирийская авиация выполнила лишь 270 самолето-вылетов. Был сбит 1 самолет противника при потере одного своего.

6 и 7 октября для действий по наземным целям привлекались группы из 6-12 Су-20, Су-7Б, МиГ-17 в сопровождении 4-6 МиГ-21. Иногда истребители прикрывали самолеты ИБА уже на обратном пути. Так, 7 октября с аэродрома Насрие для встречи возвращавшихся с задания Су-7Б взлетели два звена[* Звено - четыре самолета.] МиГ-21. Общего руководства эта группа не имела. Полет выполнялся на высоте 2000-3000 м. Боевой порядок -«колонна звеньев». По команде КП МиГи из зоны барражирования вышли в район встречи с группой «Сухих». Вскоре ведущий первого звена ст. л-т Сукэс обнаружил пару «Миражей» (на самом деле их было четыре), шедших в колонне на одной с ним высоте на встреч- но-пересекающихся курсах. Не оповестив звено, командир энергично с большой перегрузкой выполнил разворот на противника. При этом звено распалось на отдельные пары, которые в дальнейшем не взаимодействовали друг с другом. Сукэс зашел в хвост ведомому израильскому истребителю и с расстояния 1000-1500 м на скорости около 1000 км/ч выполнил пуск ракеты, которая попала в сопло «Миража». Самолет взорвался. Продолжая поиск и не обнаружив ни противника, ни своих, Сукэс со своим ведомым возвратился на базу.

Ведущий второй пары первого звена ст. л-т Даувара после потери контакта с командиром обнаружил слева под углом 30° вторую пару «Миражей», также летевших на встречно-пересекающихся с ним курсах. Сирийские летчики выполнили разворот на противника с большой перегрузкой, приведшей к кратковременной потере сознания. Закончив маневр, пара МиГов вышла в заднюю полусферу израильтян на дальности 600 - 800 м. Ведущий нажал кнопку «Пуск», но время нажатия не выдержал, и ракета не сошла с направляющей. Ведомый л-т Дибс атаковал второй «Мираж» и ракетным залпом сбил его. Ведущий пары «Миражей», включив форсаж, резким маневром со снижением и разгоном вышел из боя. Из-за малого остатка топлива сирийцы не стали его преследовать и возвратились на аэродром.

Второе звено МиГов встретило другое звено «Миражей», выполнявшее полет на высоте 3000 м, и завязало с ним маневренный бой, в основном, на горизонталях. В ходе боя звено рассыпалось на пары, действовавшие самостоятельно. Ни в одной из атак сирийцам не удалось добиться благоприятных условий для пуска ракет или стрельбы из пушек. Не достигнув успеха, без разрешения командира, не предупредив его, летчики второй пары МиГов вышли из боя и ушли на свой аэродром. Командир и его ведомый продолжили бой. Когда в баках оставалось по 500 л топлива, они ушли на малую высоту и стали заходить на посадку на ближайший аэродром Блей. Из-за плохой координации между командными пунктами и несвоевременной смены кодов «свой- чужой» ПВО аэродрома приняла эти машины за вражеские. В результате один МиГ был сбит ракетой, а второй - зенитками. Летчикам удалось благополучно катапультироваться.
