Решать проблему устойчивости предполагалось двумя путями. В первом варианте ВП рассматривался как ЛА, выполненный по схеме «утка». Стабилизатор с предкрылком устанавливался на передней части дышла, обеспечивая продольную балансировку на эксплуатационных углах атаки. Второй вариант - безмоментный: на этих же углах атаки вектор силы тяжести проходил вблизи центра давления крыла. В отличие от обычного ЛА этот авиаприцеп не имел необходимого запаса продольной устойчивости. Разработчики предполагали, что после отцепления ВП коснется земли через 0,5-0,8 с, и за столь непродолжительное время возникающие при посадке возмущения не смогут повернуть инертный прицеп вокруг поперечной оси на опасный для приземления угол.

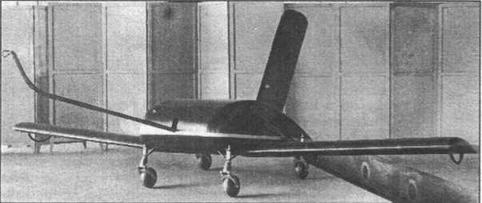

Малый авиаприцеп

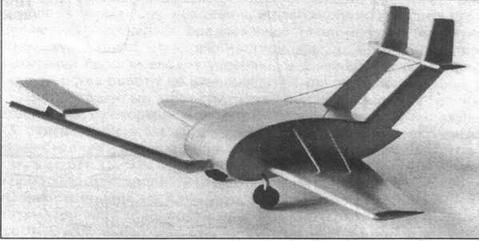

Модель одного из вариантов ВП

Для проведения летных исследований был построен по безмоментной схеме малый авиаприцеп, об испытаниях которого и вспоминает В.Г.Анисенко. Аппарат изготовили в основном из дерева. Фюзеляж - полумонококовой конструкции с фанерной обшивкой толщиной 2 мм. Съемная передняя часть - из дюралюминия. Двухлонжеронное крыло обтягивалось полотном. Шасси - 4-хопорное со свободноориентирующимися колесами (200x80 мм). Амортстойки - пневмомасляной конструкции. Дышло, выполненное из стальной трубы, имело резиновый демпфер.

Публикацию подготовил Вячеслав М.Заярин/ «АиВ»

Приложение: чертежи Ту-22

Краткое техническое описание Ту-22

Ту-22 - двухдвигательный цельнометаллический среднеплан. Планер изготовлен из алюминиевых сплавов, в основном из Д-16АТВ, АК-8 и В-95. Ряд узлов и агрегатов - из сталей ЗОХГСА и 27ХГСНА и магниевого сплава МЛ5-Т4. Неметаллические материалы применены в обтекателях антенн РЛС и РЭО, остеклении кабины и т.п.

Фюзеляж полумонококовой конструкции (85 шпангоутов) технологически разделен на пять отсеков. В негерметичном отсеке Ф1 (до шп.1) расположена часть блоков РЛС. Снизу ^ отсек закрыт стеклопластиковым обтекателем антенны РЛС. В герметичном отсеке Ф2 (шп. 1-13) находятся кабины экипажа, который состоит из трех человек. Впереди-снизу - штурман (навигация и наступательное вооружение, в разведварианте - фотооборудование), за ним, выше, спиной друг к другу - пилот и воздушный оператор (системы обороны, связь и энергетика). На Ту-22У вместо кабины оператора организована кабина пилота-инструктора. В негерметичном отсеке ФЗ (шп. 13-33) размещаются: ниша передней ноги шасси, топливные баки №№1 и 2, фоторегистраторы АРА-34-ОК, спасательная лодка (по правому борту), блоки радиосвязного и агрегаты общесамолетного оборудования. В средней части отсека Ф4 (шп. 33-60) - центроплан крыла (с топливным баком №4), а над ним - топливный бак №3. За центропланом находится грузовой отсек (длина 6920 мм, ширина 1360 мм, высота 1950 мм), в котором, в зависимости от модификации, размещается вооружение или целевое оборудование. В отсеке Ф5 (шп. 60-85) находятся топливные баки №№ 5, 6, 7, тормозной парашют, агрегаты системы управления самолетом, убираемая подфюзеляжная опора и кормовая стрелковая установка. К Ф5 крепится вертикальное оперение и гондолы двигателей, а также горизонтальное оперение.

Крыло - стреловидное с корневым наплывом, двухлонжеронное, кессонной конструкции. Стреловидность по линии 25% хорд - 52⁰14'30'’, удлинение (без учета наплывов)

– 3,7, сужение - 3,68, угол поперечного «\/»-минус 2,5°, угол установки - +1°. Крыло имеет постоянную по размаху относительную толщину - 6%, корневой профиль П-60, концевой

– СР-8. На верхней поверхности расположены аэродинамические гребни, а в законцовках - противофлаттерные грузы (до 35-й серии выпуска). Технологически разделено на пять агрегатов: центроплан, левую и правую внутреннюю и левую и правую внешнюю части консолей. Механизация состоит из внешней и внутренней секций закрылков, отклоняющихся на угол до 35°. Начиная с 24-й серии выпуска, в их внутренних секциях выполнены фиксированные щели, с 1965 г. внешние секции переделаны в элерон-закрылки с углами поворота от +16° до -6°. Элероны оснащены триммерами-сервокомпенсаторами с осевой компенсацией и отклоняются на Т24°.

Хвостовое оперение выполнено по нормальной схеме. ГО -цельноповоротное, двухлонжеронное, кессонной конструкции. Угол стреловидности по 25% хорд 55°, поперечного «V» - 5°. Угол отклонения вверх +1°, вниз -19°. Вертикальное - двухлонжеронное, кесонной конструкции, стреловидностью 56°. Руль направления отклоняется на *25° и оснащен триммером.

Шасси - убираемое, трехстоечное, имеет дополнительную хвостовую опору без колеса. База шасси - 14,65 м, колея - 9,12 м. Передняя опора - управляемая, имеет два нетормозных колеса К2-1009 (1000 х 280 мм), убирается по потоку. Основные опоры оснащены четырехколесными тележками с тормозными колесами КТ-76/49 (1160 х 280 мм). Для сокращения пробега служат два тормозных парашюта, выпускаемых на скорости не выше 350 км/ч. Ддля уменошения разбега возможно применение стартовых ракетных ускорителей СПРД-63 тягой по 3500-5500 кгс каждый.

Силовая установка состоит из двух турбореактивных двигателей РД-7М2 тягой по 11000 кгс на номинальном и 16500 кгс на форсажном режимах. Двигатели являются развитием ТРД ВД-7М, которыми Ту-22 оснащались до 1965 г. Запуск осуществляется с помощью турбостартера ТС-29 (на самолетах с ВД-7М - электростартера-генератора СТГ-18ТБП). Воздухозаборники двигателей нерегулируемые. При работе на режиме малого газа носовое кольцо воздухозаборника с помощью электромеханического привода выдвигается вперед нз 188 мм, образуя щели дополнительного забора воздуха.

Топливо размещается в 32 резиновых непротектированных баках в фюзеляже и кессоне крыла. Его максимальный запас 54700 л (около 44,3 т). Из них в кессоне - 9400 л. Топливом служит авиационный керосин Т-1 или ТС-1, а для турбостартера- бензин Б-70. Централизованная заправка производится через горловину на левой консоли крыла. При необходимости уменьшения посадочного веса через специальные клапаны под крылом и хвостовой частью фюзеляжа за 15 минут может быть слито около 28 т топлива. На Ту-22РД/КД/УД/ПД/РДК/РДМ установлена система дозаправки в воздухе, включающая пневматически «выстреливаемую» штангу топливоприемника и дополнительные агрегаты перекачки топлива.

Системы и оборудование. Гидросистема состоит из двух основных, дублирующих друг друга, и одной аварийной систем, обеспечивающих работу гидроусилителей управляющих поверхностей, уборку и выпуск стоек и торможение колес шасси, открытие и закрытие створок грузоотсека. Основные системы запитываются двумя насосами НП-43, поддерживающими рабочее давление гидрожидкости АМГ-10 в пределах 210 г/кв.см. Аварийная гидросистема работает от двух турбонасосов АТН-15, выпускаемых в поток в месте стыка крыла с фюзеляжем. Для стеклоочистителя фонаря имеется отдельный гидропривод, обслуживаемый насосом НП-48.

Пневмосистема служит для: управления противообледенительной системой двигателя и воздухозаборника, наддува отсеков с блоками радиоэлектронной аппаратуры, аварийного открытая входных люков экипажа и отклонения штурвала и педалей при катапультировании, наддува герметизирующих камер кабины, управления механизмами заслонок обдува агрегатов двигателей, управления лентами перепуска воздуха на двигателях, выпуска турбонасосов запитки 3-й гидросистемы, открытия замков створок контейнера и сброса тормозных парашютов, открытия клапанов аварийного слива топлива. Рабочее давление 150 кг/кв.см создается двумя насосами АТ-150МД, расположенными на двигателях, а в аварийной ситуации - от десяти баллонов со сжатым воздухом.

Электросистема служит для выпуска и уборки закрылков, управления стрелковой установкой и замками бомбодержателей, работы пилотажно-навигационного, связного, общесамолетного и специального оборудования, а также для аварийного открытия створок грузоотсека. Она состоит из систем.

– постоянного тока напряжением 27В, вырабатываемого генераторами ГС-18ТП (СТГ-18ТБП на Ту-22 с двигателями ВД-7М). В аварийной ситуации - двумя аккумуляторами 12САМ-55;

– переменного однофазного тока напряжением 115В и частотой 400 Гц с преобразователями ПО-6000, ПО-500 и ПО-500Л;
