Гидравлическая система осуществляет уборку-выпуск стоек и щитков шасси, закрылков, тормозных щитков, воздушной турбины с аварийным электрогенератором и торможение колес. Рабочая жидкость – АМГ-10, номинальное давление – 150 кгс/см2 . Гидросистема подразделяется на основную и аварийную. Источником давления в основном контуре является гидронасос переменной производительности ЛУН 6101 производительностью 25 л/мин. При авторотации двигателя насос обеспечивает в воздухе все необходимые операции, но за большее время.

Аварийный контур питается от трех гидроаккумуляторов, заряжаемых автоматически до давления 150 кгс/см 2 от основной системы. Аварийная гидросистема позволяет производить выпуск шасси (без закрытия створок), закрылков в посадочное положение и воздушной турбины; уборку тормозных щитков; торможение колес шасси. При падении давления в гидроаккумуляторах до 105 кгс/см 2 обеспечивается только аварийный выпуск шасси и закрылков, уборка тормозных щитков.

Воздушная турбина В-910 с аварийным электрогенератором автоматически выпускается при отказе двигателя или основного источника электропитания и убирается при возобновлении их работы или на посадке после обжатия носовой стойки шасси. Кроме того, предусмотрен принудительный выпуск воздушной турбины летчиком из передней кабины.

Воздушная система обеспечивает герметизацию фонаря кабины пилотов. Двухлитровый воздушный баллон находится в носовом отсеке фюзеляжа. Воздух из баллона под давлением 150 кгс/см2 поступает в понижающие редукторы, далее под давлением 1,8-2,6 кгс/см2 – в шланги герметизации фонаря. Система позволяет производить в полете тренировочную разгерметизацию кабины.

Электросистема самолета оснащена источниками электроэнергии постоянного тока. Основным источником является генератор ВГ-7500Я мощностью 9 кВт, установленный на двигателе, аварийным – генератор ЛУН 2117.02 мощностью 3 кВт с приводом от воздушной турбины. Кроме того, имеется аккумуляторная батарея 12САМ-28, которая располагается в носовом отсеке фюзеляжа слева. Питание потребителей переменным током производится через два статических и электромеханический преобразователи. Радиосвязное оборудование, кроме радиостанции РТЛ-11, обеспечивается однофазным переменным током напряжением 115 В и частотой 400 Гц статическим преобразователем ЛУН 2457 мощностью 800-1000 ВА. Трехфазным переменным током напряжением 36 В и частотой 400 Гц питаются через статический преобразователь ЛУН 2456, обладающий мощностью 40 ВА, приборное оборудование, а через электромеханический преобразователь ПТ-500Ц – гироскопические приборы и радионавигационная аппаратура. От сети постоянного тока запускается электростартер ВСУ, работают гироскопические приборы, радиоэлектронное и светотехническое оборудование.

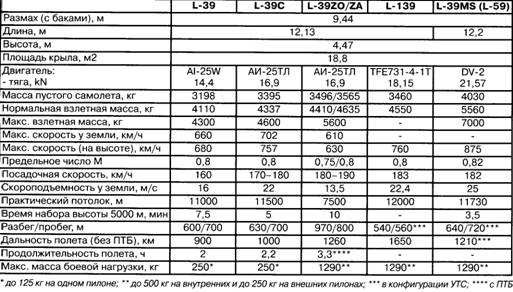

Основные ЛТХ самолетов семейства L-39

Светотехническое оборудование самолета включает системы: подсвета приборных досок и отдельных пультов; внутрикабинной сигнализации; внешней сигнализации (четыре лампы типа ХС-39, расположенные на стойках шасси и законцовке киля, и аэронавигационные огни типа БАНО-45 на законцовках крыла) и рулежно-посадочного освещения (две фары в носках крыльевых баков).

Пилотажно-навигационное оборудование включает: комбинированный указатель скорости и числа М, высотомер ВД-20, дистанционный авиагоризонт АГД-1, гиромагнитный компас ГМК-1АЭ, комбинированный вариометр с указателем поворота и скольжения, указатели радиокомпаса и радиовысотомера, навигационно-пилотажный прибор НПП и часы типа АЧС-1. Этими приборами либо их указателями оборудованы обе кабины самолета. Кроме того, в передней кабине установлены указатель перегрузок с сигнализацией и аварийный магнитный компас. Питание мембранно-анероидных приборов осуществляется от электрообогреваемых приемников воздушных давлений, находящихся на правой (основной ПВД) и левой (резервный ПВД) плоскостях крыла. В кабине инструктора имеются переключатели и краны, с помощью которых можно имитировать в учебных целях отказ гироскопических и мембранно-анероидных приборов.

Радиоэлектронное оборудование самолета обеспечивает, совместно с ПНО, выполнение полетов днем и ночью в простых и сложных метеоусловиях. Оно подразделяется на радиосвязное, радионавигационное и радиотехническое оборудование. Радиосвязное оборудование состоит из командной УКВ радиостанции РТЛ-11 (либо УКВ-ДЦВ радиостанции Р-832М), автономного самолетного переговорного устройства и СПУ, использующего низкочастотные цепи УКВ радиостанции (только при установке РТЛ-11). Антенна радиостанции щелевого типа размещена под радиопрозрачной законцовкой киля. Радионавигационное оборудование включает: аппаратуру ближней навигации и посадки РСБН-5С («Искра-К»), автоматический радиокомпас РКЛ-41, радиовысотомер малых высот РВ-5 и маркерный радиоприемник МРП-56ПС. Радиотехническое оборудование – комплект СРО-2М, антенны которого находятся в носовой и хвостовой частях фюзеляжа и под радиопрозрачными обтекателями крыльевых баков, а пульт управления и щиток «взрыв-бедствие» – на правом борту передней кабины.

Противообледенительная система воздушно-теплового типа предназначена для защиты от обледенения кромок воздухозаборников и входного направляющего аппарата двигателя, а также козырька фонаря кабины пилотов. Горячий воздух отбирается от последней ступени компрессора двигателя. Включение и выключение ПОС производится как автоматически по радиационному сигнализатору обледенения РИО-3, так и вручную. Крыло и оперение самолета защиты от обледенения не имеют.

Системы жизнеобеспечения. Средства аварийного покидания самолета в полете включают установленные в передней и задней кабинах пиротехнические системы сброса откидных частей фонаря и катапультные установки. Катапультная установка ВС-1 БРИ состоит из катапультного кресла, телескопического стреляющего механизма и порохового ракетного двигателя. Вес летчика с надетым обмундированием и снаряжением не должен превышать 108 кг, а рост «сидя» – 98 см. Для создания нормальных условий экипажу в полете самолет оснащен системой кондиционирования воздуха. Воздух для СКВ отбирается от последней ступени компрессора двигателя и далее через воздухо-воздушный радиатор, турбохолодильник и водоотделитель поступает в два трубопровода: трубопровод наддува кабины и трубопровод вентиляции снаряжения летчиков и индивидуальной вентиляции (душирования). Температура подаваемого воздуха регулируется автоматически либо вручную. На высотах полета до 2000 м избыточное давление в кабине, поддерживаемое автоматически регулятором давления АРД-57В, не превышает 0,05 кгс/см2 . С набором высоты оно постепенно нарастает и на 7000 м достигает величины 0,21-0,25 кгс/см2 , а при дальнейшем наборе остается постоянным. Оба летчика, для компенсации действия на организм перегрузок, могут использовать противоперегрузочный костюм, для чего кабины оснащены автоматами давления АД-6Е. На самолете L-39 в учебных целях установлен комплект кислородного оборудования ККО-5. Газообразный кислород под давлением 150 кгс/см2 находится в четырех цилиндрических баллонах емкостью по 4 л и двух шаровых баллонах по 2 л.

Вооружение самолета обеспечивает прицельное бомбометание с пикирования и стрельбу неуправляемыми ракетами, а также имитацию пуска управляемых ракет по воздушным целям. В состав вооружения входят:

– авиационный стрелковый прицел АСП-ЗНМУ-ЗЭ (установлен в передней кабине), предназначенный для прицеливания при применении наземных средств поражения и фотострельбе по воздушным и наземным целям;

– фотоконтрольный прибор ФКП-2-2, закрепленный на прицельной головке АСП-ЗНМУ-ЗЭ;

– два крыльевых балочных держателя Л39М-317или Л39М-118;

– авиабомбы калибром 50-100 кг;

– два блока неуправляемых ракет УБ-16-57У;

– две учебные управляемые ракеты И-318 на пусковых устройствах АПУ-13М1.

Сброс бомб, стрельба неуправляемыми ракетами и имитация пуска управляемых ракет возможны при скорости полета более 310 км/ч.

Этот L-39C, используется в ЛИИ им.М.М. Громова

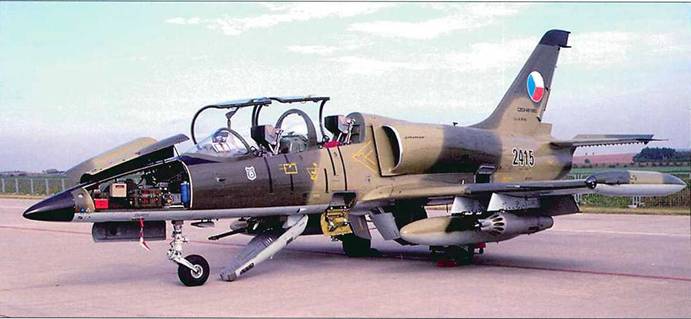

L-39ZA (сер. № 232415) ВВС Чехии – участник CIAF-2005. Авиабаза Брно-Тураны, сентябрь 2005 г.

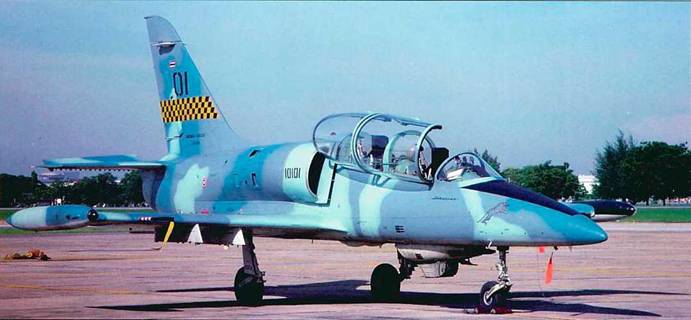

L-39ZA/ART королевских ВВС Таиланда. Аэродром Дон Муанг, апрель 2003 г.

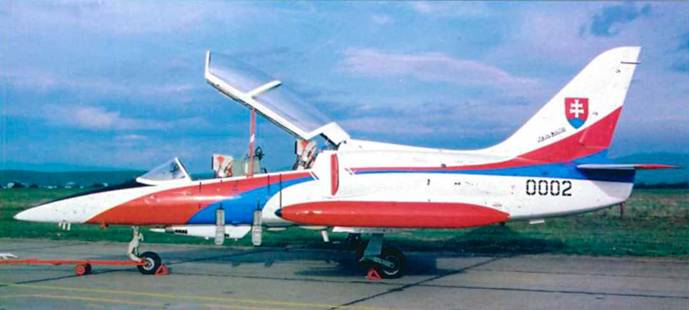

Один из двух L-39MS ВВС Словакии был окрашен в цвета национального флага страны. В 2002 г. самолет был продан в США

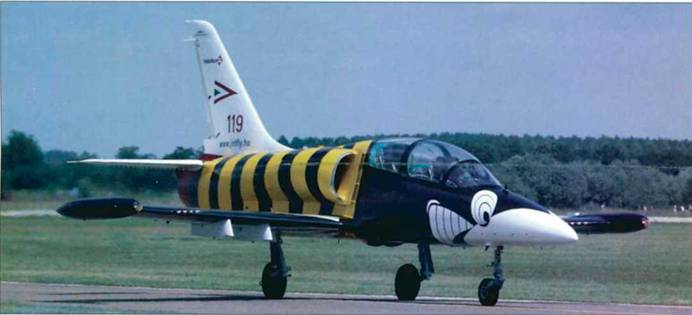

L-39ZO ВВС Венгрии, покрашенный -под осу- для участия в авиашоу. Авиабаза Кешкемет, август 2005 г.

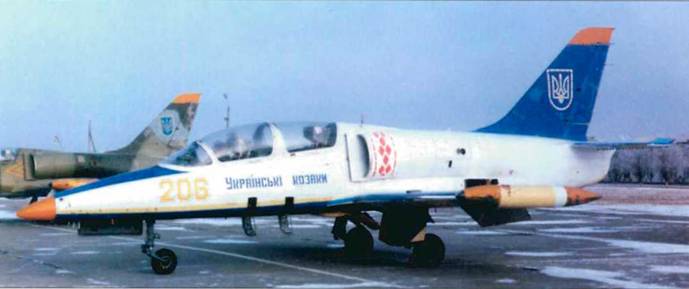

Последний летающий L-39C из ныне расформированной пилотажнои группы ВВС Украины -Українські козаки-. Авиабаза Чугуев, декабрь 2004 г.

Семинар андеррайтеров в Киеве

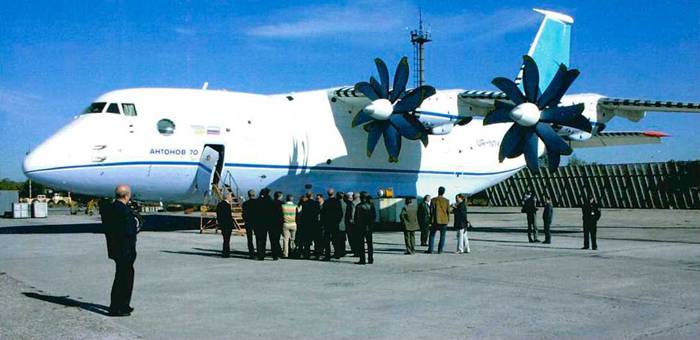

Участники семинара во время посещения АНТК им. O.K. Антонова. 7 октября 2005 г.
