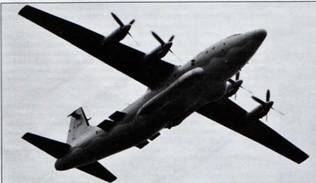

Слева – самолет радиоэлектронной борьбы Y-8XZ «Гаосин-7»

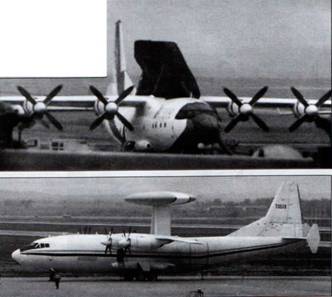

Внизу – единственный снимок опытного самолета дальнего радиолокационного обнаружения Y-8W, переделанный из прототипа Y-8F-200, и самолет ДРЛО на базе планера Y-8F-400, получивший в западной прессе обозначение Y-8AWACS
Модифицированный планер одного Y-8F-400 использовали для постройки самолета дальнего радиолокационного обнаружения, который в западной прессе называют Y-8AWACS. Хвостовую часть фюзеляжа этой машины сделали новой, без грузолюка, очень напоминающей таковую на Ан-10. Сходство с «десяткой» усиливали шайбы на концах стабилизатора. Самолет оснастили радиоэлектронным комплексом, разработанным отраслевым институтом № 38. Его характерной внешней особенностью стала вращающаяся надфюзе- ляжная антенна. Машина получила
Во второй половине 1990-х гг. Шансийская корпорация авиационной индустрии начала программу создания спецвариантов на базе планера Y-8, получившую общее наименование «Проект Гаосин», что в переводе означало «высокое + новое». В рамках этой программы разрабатывались самолеты радиоэлектронной борьбы (РЭБ), радиотехнической разведки (РТР), радиоретрансляторы (РР), воздушные командные пункты (ВКП), самолеты ДРЛО и противолодочной обороны. Все они имели свое наименование плюс индекс «Гаосин» с его порядковым номером.
Первым в этом ряду стал самолет РЭБ/РТР Y-8CB «Гаосин-1», поднявшийся в воздух 26 января 2000 г. Он был создан на базе планера Y-8F-200. Внешними особенностями машины стали подфюзеляж- ная антенна в продолговатом обтекателе и ряд вертикальных антенн, установленных за грузовой рампой. Информация о Y-8CB впервые появилась в июне 2005 г. Известно, что построено минимум две такие машины (бортовые №№ 21011 и 21013), которые базируются в Нан- чаньском военном округе КНР.
Самолет РТР/РР Y-8JB «Гаосин-2» был создан на базе планера «обычного» Y-8. Внешне самолет отличается большим количеством обтекателей антенн комплекса радиоразведки BM/KZ800 и «бородой» РЛС увеличенного размера. Первый взлет Y-8JB состоялся 26 августа 2003 г. Существует не менее двух таких экземпляров (бортовые №№ 9351 и 9361), которые находятся на вооружении 1 -го отдельного авиаполка ВМС КНР и базируются на аэродроме Ляян (провинция Шандон). По неофициальным сведениям, при разработке радиоэлектронного комплекса использовались данные о системах американского самолета РТР ЕР-3 ELINT, который был принужден к посадке на острове Хайнань в апреле 2001 г.
Воздушный командный пункт Y-8T C3I «Гаосин-3» совершил первый полет в августе 2004 г. Машина имеет хвостовую часть фюзеляжа, похожую на Ан-10. Сверху и снизу на фюзеляже располагается большое количество вертикальных антенн. На месте кормовой гермокабины, вероятно, располагается антенна, прикрытая радиопрозрачным обтекателем. Известно о существовании, как минимум, одного такого самолета (борт. № 30271).
Самолет РЭБ YG-8 (K/YG-8) «Гаосин-4» появился на замену аналогичного по назначению варианта бомбардировщика Н-5 (Ил-28) и. вероятно, создавался уже на основе наработок по Y-8F-400. Он не имеет застекленной кабины штурмана, но его носовая часть более длинная и вытянутая по сравнению с «четырехсоткой», что подразумевает наличие иной РЛС. Хвостовая часть фюзеляжа – по типу примененной на «Гаосин-3». Самолет отличается большим количеством внешних антенн, включая две большие прикрытые обтекателями антенны РЭБ по бокам передней части фюзеляжа. Комплекс РЭБ был разработан отраслевым институтом №14. Еще одним заметным отличием самолета стала замена «антоновской» воздушно-тепловой противообледенительной системы (ПОС) оперения на воздушную типа «Гудрич» с характерными резиновыми накладками на передних кромках. Такая система менее эффективна, чем исходная, но избавляет от громоздких трубопроводов, по которым подается горячий воздух. YG-8, предположительно, совершил первый полет в 2004 г. Сегодня известно о существовании трех таких машин (бортовые №№ 21014-21016).
Самолет ДРЛО KJ-200 (или J-8W) «Гаосин-5» без преувеличения можно назвать самой радикальной модификацией в семействе Y-8. Он выделяется из общего ряда как по планеру и системам, так и по радиоэлектронному комплексу. В его конструкции нашли применение отдельные элементы от разрабатываемого с помощью АНТК им. O.K. Антонова коммерческого транспортного самолета Y-8F-600 (см. ниже). В частности, применено новое крыло с баком- кессоном, конфигурация кабины пилотов и шестилопастные воздушные винты JL-4 китайской разработки. Хвостовая часть фюзеляжа аналогична самолетам «Гаосин-3» и «Гаосин-4». ПОС оперения типа «Гудрич». Целевое оборудование, разработанное отраслевым институтом № 38, представляет собой первый в КНР комплекс ДРЛО, оснащенный антенной с фазированной решеткой. По программе «Гаосин-5» построили 2 самолета. Первый из них поднялся в воздух 8 ноября 2001 г. Это был доработанный опытный экземпляр Y-8F-200, на который установили полноразмерную антенну нового комплекса для проведения начальной фазы летных испытаний. 14 января 2005 г. взлетел полностью укомплектованный KJ-200. К сожалению, уже 3 июня следующего года машина потерпела катастрофу. На ее борту погибли 40 человек, в их числе – ряд ключевых специалистов института № 38, что кардинальным образом затормозило ход программы. Согласно данным, опубликованным на сайте http://cnair.top81.cn , катастрофа произошла по причине обледенения. Эта версия выглядит вполне правдоподобной. Во-первых, есть информация, что самолет летел в условиях плотной облачности, повышенной влажности и на достаточно большой высоте, что могло спровоцировать нарастание льда на планере. Во-вторых, ПОС оперения KJ-200 менее эффективна, чем у Y-8 (Ан-12), а это наводит на аналогии с двумя катастрофами Ан-10, которые также произошли из-за обледенения стабилизатора. В-третьих, большая надфюзеляжная антенна создавала завихрения, снижающие эффективность оперения, что усугубляло развитие ситуации, связанной с обледенением. Несмотря на тяжелые последствия катастрофы, программа «Гаосин-5» продолжает развиваться. Согласно тому же источнику, в 2007 г. поступил заказ еще на 2 таких самолета.
Герметичный грузолюк – отличительная особенность Y-8F-200
Опытный экземпляр транспортного самолета Y-8F-400
Так должен выглядеть Y-8F-600
Модель военно-транспортного самолета Y-9
Самолет ПЛО «Гаосин-6» в настоящее время находится в стадии проектных работ, и подробная информация по нему отсутствует.
В апреле 2008 г., в ходе демонстрации китайской пропагандистской программы High New 7, были впервые опубликованы снимки нового самолета РЭБ Y-8XZ «Гаосин-7». Его фюзеляж внешне подобен YG-8 «Гаосин-4», однако расположение и состав антенн – иные. В настоящее время известно лишь об одном таком самолете (борт №21110).
Есть упоминания еще о двух членах семейства: Y-8H – самолете-аэрофотосъемщике и Y-8K – пассажирском лайнере на 121 место. Однако детальная информация о них отсутствует.
Еще 2 варианта Y-8 пока существуют лишь в проектах. Коммерческий грузовой самолет Y-8F-600 знаменует превращение бывшего Ан-12 в фактически иную машину. На нем планируется применить новое крыло с баком-кессоном, реконструированную грузовую гермокабину длиной 16,2 м без характерного для «двенадцатой» перелома по полу, новое бортовое погрузочно-разгру- зочное оборудование и грузовую рампу. Самолет будет укомплектован современной американской авионикой производства Honeywell Company. В трехместной кабине экипажа появятся 6 цветных многофункциональных дисплеев. Y-8F-600 должен получить четыре ТВД PW150B с британскими шестилопастными воздушными винтами фирмы Dowty Group Ltd. Создание такой модификации оказалось не по силам китайскому авиапрому, и после ряда переговоров 4 ноября 2002 г. в ходе авиасалона в г. Чжухай состоялось подписание соглашения между Шансийской корпорацией авиационной индустрии и АНТК им. O.K. Антонова о совместной разработке Y-8F-600. Таким образом, круг замкнулся – все вернулось к истокам, и автор самолета вновь участвует в его развитии. Зона ответственности украинской стороны – помощь в разработке планера. Специалисты АНТК уже провели большой объем работ, что на деле оказалось крайне непросто. В частности, при посещении КНР обнаружилось, что уровень подготовки местных специалистов недостаточен. Работу тормозило и строгое дозирование информации китайскими партнерами. Затем программа стала буксовать, якобы, из-за задержек с поставкой зарубежных двигателей и комплектующих. Потом приоритеты китайских самолетостроителей переориентировались на постройку KJ-200, а после его катастрофы работа над Y-8F-600 и вовсе затормозилась. Формально программу не закрыли, но в последние годы появилась информация, заставляющая задуматься об истинных намерениях Китая.
В сентябре 2005 г. на Пекинском авиашоу была представлена модель нового военно-транспортного самолета Y-9, создаваемого для нужд ВВС НОАК. Даже беглого взгляда на этот проект достаточно, чтобы понять – перед нами Y-8F-600, но адаптированный под китайские комплектующие. На нем планируется установить модернизированные двигатели WJ-6C мощностью по 5100 э.л.с., британские воздушные бинты будут заменены на их китайский аналог JL-4. Американская авионика уступит место отечественной – благо радиоэлектронная промышленность Поднебесной в последнее десятилетие совершила колоссальный рывок вперед. И самое главное – разработчики заявляют, что это чисто китайский проект без какого- либо иностранного участия. Отсутствие официального признания разработчиком родства между Y-8F-600 и Y-9 не оставляет АНТК им. O.K. Антонова шансов на получение доходов от реализации этого продукта. Более того, гражданский аналог Y-9 может оказаться не принципиально хуже, но существенно дешевле Y-8F-600, что определит выбор рынка. А как же украинские коллеги по бизнесу? «Мавр сделал свое дело, мавр может уходить?…» Вероятно, в ближайшее время китайская сторона или докажет репутацию надежного партнера, или в очередной раз продемонстрирует, что всемирный копи- центр находится в КНР, а международные законы о защите авторских прав существуют вне границ, очерченных Великой стеной.
Что можно сказать в заключение? Очевидно, что рыночная ниша военно-транспортных самолетов с коммерческой нагрузкой 20 т за последние полвека не только не утратила своей привлекательности, но и имеет хорошие перспективы. Не случайно американская корпорация Lockheed-Martin не собирается сворачивать производство, казалось бы, устаревшего С-130. Глядя на развитие Y-8 особенно на его поздние варианты, так и хочется сказать: «Все это могло быть с Ан-12, не уничтожь мы его сборочную линию. А так теперь приходится констатировать, что если китайцы доведут до массового производства Y-8F-600 и Y-9, то они, учитывая дешевизну продукции «Made in China», смогут существенно изменить расклад на мировом рынке транспортных самолетов.
Александр Чечин, Николай Околелов/ Харьков Фото предоставлены авторами
«Летающие крылья» Нортропа

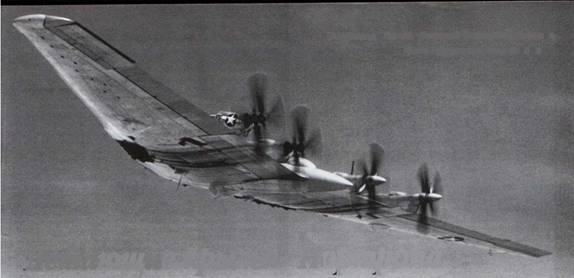

В конце 1920-х годов молодой конструктор Джон Нортроп увлекся технически рискованной идеей создания самолета, полностью лишенного фюзеляжа и хвостового оперения. Продольную устойчивость и балансировку такого аппарата обеспечивала аэродинамическая компоновка самого крыла, в свободном объеме которого можно было разместить двигатели и полезную нагрузку. Основными преимуществами такой машины перед традиционными самолетами была меньшая масса конструкции и низкое аэродинамическое сопротивление, что увеличивало ее скорость и дальность полета. Красота такой аэродинамической схемы, получившей название «летающее крыло», настолько вдохновила конструктора, что он начал не только прорабатывать компоновки такого самолета, но и экспериментировать на моделях. Одна из них, сделанная из бумаги, дерева и ткани, массой 85 г с размахом крыла 840 мм до сих пор хранится в Национальном аэрокосмическом музее в Вашингтоне.
