10000 м позволяли бы «самолету 73» наносить удары по наиболее защищенным средствами ПВО объектам. Возможность внутренней подвески бомб калибром до 3000 кг должна была обеспечить высокую эффективность налетов. Предполагавшееся оборудование позволяло использовать его как для дневных, так и для ночных операций в сложных метеоусловиях. Экипаж должен был состоять из 4 человек, расположенных в двух герметических кабинах: в передней находились штурман, летчик (командир корабля) и стрелок-радист, управлявший верхней оборонительной установкой; в задней располагался стрелок, отвечавший за подфюзеляжную установку. Кормовая установка не предусматривалась.

В первом варианте «самолет 73» представлял собой двухдвигательный высокоплан с прямым крылом, трехопорным шасси с носовым колесом, нормальным вертикальным и стреловидным горизонтальным оперением. Эта схема стала базовой для всего семейства Ту-14.

Как вспоминает Л.Л. Кербер, один из заместителей А.Н. Туполева, при разработке мотогондолы конструкторы столкнулись с тем, что двигатель «Нин», «имевший большой лоб и длинное сопло, плохо компоновался с крылом. Позвали А.Н. Т. Присмотревшись, он стал прибавлять сечение мотогондолы перед крылом, одновременно обжимая его под ним. Прислушавшись, можно было разобрать, как он бурчит: Вот здесь поток подожмется, здесь расправится, и мы избавимся от интерференции между крылом и гондолой». Казалось, он видит этот метафизический поток, набегающий на машину… Никто из очевидцев этой мысли не понял, более того, все согласились, что он гондолу испохабил. Посоветовавшись, решили пригласить аэродинамика № 1 С.А. Христиановича. Тот посмотрел, пожал плечами и скептически молвил: «Знаете, что-то не то. Возможно, будет и лучше…» Поддавшись скепсису авторитета, Егер, Сахаров и Бонин решили немного подправить схему. Вечером грянул бой. «Старик» рассердился не на шутку. «Мальчишки, сопляки, голодранцы, – сыпалось как из рога изобилия. – что вы задуриваете голову Христиановичем, он теоретик, достаточно далекий от практического конструирования. У него и задачи другие – искать общие закономерности. Что, он вам конкретно сказал что-либо, может, подсказал конструкцию? Ах, нет! Так, что же вы…», – и в таком духе дальше…» Со временем «уродские» гондолы теоретики обосновали, когда ввели в практику правило площадей.

В феврале и марте 1947 г. прошли два предварительных осмотра макета «самолета 73» комиссией ГК НИИ ВВС. По высказанным ею замечаниям макет доработали. Но были и такие требования, с которыми разработчики никак не могли согласиться. Обратимся еще раз к воспоминаниям Л.Л. Кербера. Он пишет, что некий военврач потребовал обеспечить экипажу использование «параш», прямо не сходя с катапультных кресел. «Когда на пленарном заседании дошли до этого пункта, «Старик» от смеха чуть не упал с места. «Ох, не могу, ох. уморил. – кричал он своим высоким голосом. – Егер. поставь ему вместо катапульты унитазы, дернет за цепочку и выстрелица» Бедняга доктор не знал, куда ему дется Пункт, конечно, сняли.»

11 марта вышло Постановление Совета Министров СССР №493-192, которым была утверждена постройка самолета Ту-20 со сроком сдачи его на Государственные испытания в декабре 1947 г. К машине предъявлялись весьма высокие требования. Например, она должна была развивать у земли максимальную скорость 800 км/ч, а на высоте 5000 м – 850 км/ч. Обладать практическим потолком 12000 м, дальностью полета 3000 км с нормальной бомбовой нагрузкой 1000 кг, максимальной бомбовой нагрузкой 3000 кг. Ее разбег не должен был превышать 750 м, а пробег – 600 м. На борту следовало разместить шесть 23-мм пушек: 2 неподвижные в носовой части фюзеляжа, 2 спаренные в верхней оборонительной установке и 2 – в нижней.

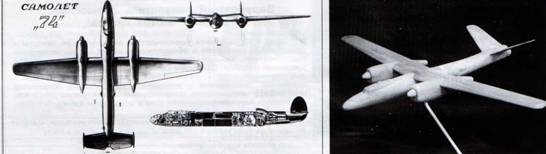

СозпаниюТу-14 предшествовали работы над проектами самолетов «74» и «84. с комбинированными силовыми установками

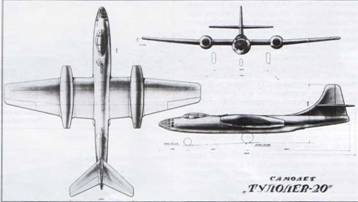

Одно из первых изображений «самолета 73» (Ту-20)

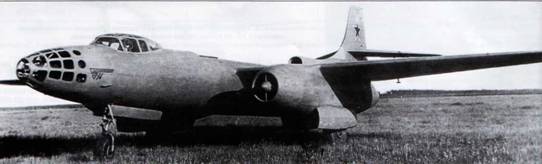

Первый опытный «самолет 73» на заводских испытаниях. Аэродром ЛИИ, декабрь 1947 г.

Генерал-полковник С.А. Красовский (крайний слева) с группой офицеров после осмотра «самолета 73» во время показа новой авиационной техники

Двигатели «Нин», поступившие из Англии, имели 2000 кгс статической тяги на земле вместо заявленных фирмой «Роллс- Ройс» 2270 кгс. Тщательная проработка задания на этапе эскизного проектирования показала, что Ту-20 с двумя такими двигателями не обеспечит заданных в Постановлении характеристик. Тогда, по предложению А.Н. Туполева, в хвостовой части фюзеляжа решили установить третий двигатель, которому предстояло работать лишь при необходимости, прежде всего на взлете и для достижения максимальной скорости полета. Предварительные оценки показали, что он может быть менее мощным, чем «Нин». Выбор сделали в пользу Derwent 5 со статической тягой на земле 1640 кгс.

Решение строить самолет с тремя двигателями потребовало дополнительных расчетов, соответствующей переделки чертежей и макета. 24-28 мая 1947 г. макет самолета 73» 2 «Нин» и 1 «Дервент-5» осмотрела и утвердила макетная комиссия ГК НИИ ВВС. 31 мая вышло Постановление Совмина СССР № 1805-476, узаконившее новый вариант бомбардировщика, причем срок сдачи его на Госиспытания стал более жестким – ноябрь 1947 г.

Проектирование машины шло до июля '947 г. В этот период в ОКБ решили ряд важных вопросов, во многом определивших оазвитие реактивной бомбардировочной авиации. Например, для обеспечения рабо- -оспособности экипажа на высотах 10000-12000 м были разработаны герме- 'ичные кабины с системой наддува и кондиционирования воздуха. Особый интерес зызывает размещение третьего двигателя. Его воздухозаборник находился в верхней части фюзеляжа и был сделан так, что его внешние обводы плавно переходили в фор- киль. Такая компоновка сначала казалась сомнительной из-за возможности попадания в него пограничного слоя с фюзеляжа и, как следствие, уменьшения коэффициента восстановления давления. Экспериментальная отработка на моделях в ЦАГИ, а затем и летные испытания показали, что этот воздухозаборник работал весьма эффективно, так как скошенный поток за крылом сдувал пограничный слой с верхней поверхности фюзеляжа. Чтобы уменьшить аэродинамическое сопротивление в полете с выключенным третьим двигателем, была предусмотрена поворотная заслонка его воздухозаборника.

На заводе № 156 постройку опытного самолета начали еще до завершения его проектирования. Работы велись в очень высоком темпе – в августе в производство уже были запущены все детали и агрегаты машины. В том же месяце «самолет 73» получил официальное обозначение Ту-14. В целом это был современный реактивный бомбардировщик с мощным ударным и оборонительным вооружением, который обещал продемонстрировать хорошие летные данные. Серьезным его недостатком можно считать отсутствие на борту радиолокатора для прицельного бомбометания в отсутствие видимости цели, что снижало ценность Ту-14 как боевой единицы. Дело в том. что в то время разработка радара ПСБН еще не завершилась, а «Кобальт», применяемый на Ту-4, был слишком громоздким для машины класса Ту-14.

В октябре 1947 г. постройку опытного «самолета 73» завершили, не установив лишь вооружение. 29 октября его перевезли на летно-экспериментальную станцию (ЛЭС) в г. Жуковский, на аэродром ЛИИ для проведения заводских испытаний. Летчиком-испытателем был назначен Ф.Ф. Опадчий, ведущим инженером – Б.Н. Гроздов. 14 ноября прошла первая рулежка, через 5 дней начались пробежки и подлеты, а 20 декабря машина ушла в первый полет. Всего во время заводских испытаний, которые продлились до 14 июня 1948 г., опытный самолет выполнил 46 полетов.

В Акте по заводским испытаниям бомбардировщику была дана положительная оценка. В частности, отмечалось, что он обладает хорошей устойчивостью во всем диапазоне эксплуатационных центровок, по технике пилотирования прост и доступен для летчика средней квалификации.

14 июня самолет, уже оснащенный вооружением, официально передали ГК НИИ ВВС. 10 августа на аэродроме в Чкаловской начался первый этап Госиспытаний, продлившийся до 1 октября. За это время летчик-испытатель М.А. Нюхтиков выполнил всего 6 полетов. Из-за плохой работы двигателей «Нин» и топливной аппаратуры летные характеристики бомбардировщика зафиксировать не удалось, и испытания пришлось прервать. Машину вернули на завод № 156 для доводки.

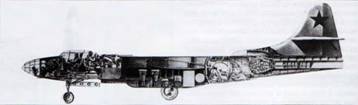

Предварительная компоновка самолета Ту-30

Опытный «самолет 78» на заводских испытаниях. Аэродром ЛИИ, лето 1948 г.

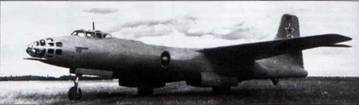

Опытный экземпляр «самолета 73» на Государственных испытаниях. Аэродром ГК НИИ ВВС, август 1948 г.

С 6 января по 31 мая 1949 г. прошел второй этап Госиспытаний, во время которого были зафиксированы ЛТХ самолета. В частности, при нормальной взлетной массе 20,1 т и бомбовой нагрузке 1000 кг была достигнута дальность полета 2810 км, максимальная скорость на высоте 5000 м составила 872 км/ч, практический потолок – 11500 м, длина разбега с ускорителями – 740 м, длина пробега – 1170 м. В своем заключении испытатели ГК НИИ ВВС писали, что летные данные Ту-14 в основном соответствуют Постановлению Совмина № 1805-476. Однако дальность полета оказалась на 190 км меньше заданной. Указывалось, что существенными недостатками самолета, как фронтового бомбардировщика, являются отсутствие радиолокационных и радионавигационных средств бомбометания, а также антиобледенительных устройств на кромках крыла и оперения, недостаточная броневая защита экипажа, особенно снизу, неоднотипность двигателей, повышенное давление в пневматиках колес. К этим замечаниям следует добавить большую длину пробега и разбега без ускорителей.
