Как нетрудно догадаться, ею долгое время оставалась силовая установка. Нельзя сказать, что инженеры «Пратт- Уитни» не предпринимали никаких шагов по исправлению ситуации. Начиная с 65-й серии, самолеты комплектовались несколько улучшенными двигателями TF30-P-412A. А уже с самолета № 160396 (входил в «блок 95», производство с января 1 § 77 г.) на «Томкэт» стали устанавливать TF30-P-414. Этот вариант имел лопатки вентилятора из упрочненного титанового сплава. Сам корпус узла получил стальной экран, предотвращавший повреждение узлов и деталей самолета в случае обрыва лопаток. На этот же случай кромки лопаток сделали более скругленными. Все самолеты начали переоснащать новым вариантом ТРДДФ, и к лету 1979 г. злополучных «412-х» в строю не осталось.
«Блок 130» ознаменовался установкой последней
Со своей стороны, «Грумман» также провела ряд мероприятий, снижавших вероятность печальных последствий обрыва лопаток. Система пожаротушения стала более эффективной, а внутренние поверхности мотогондол получили новое теплоизолирующее покрытие.
Эти шаги, помимо некоторого увеличения надежности, привели к росту массы, в то время как тяга TF30 осталась на прежнем уровне. В итоге маневренные характеристики самолета несколько ухудшились, что лишь форсировало работы по кардинальному изменению силовой установки.
Еще в начале биографии «Томкэта» планировали, что с 68-го серийного экземпляра истребители будут оснащаться разработанными по программе АТЕ новыми двигателями «Пратт-Уитни» F401 (морской вариант двигателя F100). Проект получил фирменное обозначение VFX-2T, а на вооружение самолет должен был поступить как F-14B. Несмотря на то, что флот от F401 отказался еще в июне 1971 г., двумя годами позже один такой двигатель все же установили на прототип № 7 вместо TF30. 12 сентября начались его летные испытания, а чуть позже заменили и второй «мотор». Но интерес флота к F401 возродить не удалось, и после окончания тестов этот самолет поставили на хранение.
Из забвения машину вытащили в 1981 г., оснастив новыми двигателями F101DFE компании General Electric. 14 июля самолет опять поднялся в воздух, начав программу испытаний, которая включала около 25 полетов. В ходе них испытатели «Грумман» и ВМС налетали 33 ч и получили очень интересные результаты.
Оказалось, что F-14 стал разгоняться с 0,8М до 1,8М за 90 с. Самолет смог осуществлять взлет с авианосца без форсажа (с использованием катапульты, конечно). Впервые с начала летной карьеры истребителя пилоты смогли сказать, что в полете они «управляют самолетом, а не двигателем». Летчик-испытатель Чак Сивэлл (Chuck Sewell), участвовавший в программе, назвал самолет «мечтой летчика-истребителя».
Однако «Пратт-Уитни» не собиралась без боя сдавать позиции конкурентам. Журнал Flight International за 26 июня 1982 г. сообщал, что президент этой компании Роберт Карлсон (Robert Carlson) обратился в Сенат в связи с незаконным, по его мнению, соревнованием с «Дженерал Электрик» по вопросу оснащения, в том числе F-14, двигателями. Кроме прочего, он приводил множество аргументов в пользу собственной новой разработки PW1130 на базе F100. В результате решение вопроса о ремоторизации «Томкэта» затянулось до февраля 1984 г. Все усилия «Пратт-Уитни» оказались тщетными — моряки сделали выбор в пользу «Дженерал Электрик», которая предложила свое новое детище F110, дальнейшее развитие столь понравившегося F101DFE. Самолет с этой силовой установкой получил обозначение F-14A Plus.
Для испытаний снова оказался востребованным прототип № 7. Вписать F110 в готовый самолет оказалось делом относительно несложным. Изначально этот двигатель был короче, чем TF30, но эту проблему решили за счет удлинения форсажной камеры специальной вставкой. Коробку агрегатов и обвязку двигателя также адаптировали под гондолы F-14. Удлиненное почти на 30 см реактивное сопло способствовало снижению аэродинамического сопротивления в районе хвостовой части.
29 сентября 1986 г. летчик-испытатель Джо Бьюрк (Joe Burke) совершил первый полет на обновленном «Томкэте». Испытания показали, что практически все ЛТХ самолета существенно возросли. Так, благодаря значительно меньшему удельному расходу топлива на форсажных режимах радиус перехвата вырос на 62 %. Примерно на столько же уменьшилось время набора большой высоты. На 35 % увеличилось время боевого патрулирования.
Воздухозаборник «Томкэта» в максимально открытом и закрытом положениях

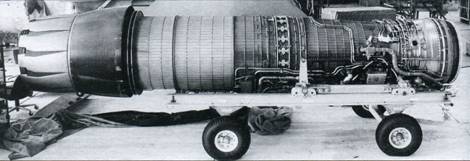

Двигатель F110-GF-400

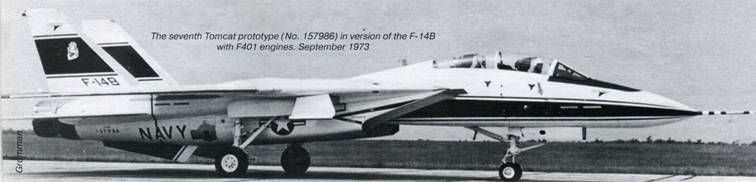

Седьмой прототип «Томкэта» (№ 157986) в варианте F-14В с двигателями F401. Сентябрь 1973 г.
Еще в июле 1984 г. флот подписал с «Грумман» контракт на постройку 38 новых самолетов в варианте F-14A Plus и модернизацию до их уровня еще 32 ранее выпущенных машин. Была профинансирована доработка еще около 17 самолетов, но об их судьбе нет достоверных данных. Программа «А Plus» включала не только замену двигателя, но и установку ряда новых элементов БРЭО, в том числе: РЛС управления огнем AN/AWG-15F, радиостанции УКВ-ДМВ диапазона AN/ ARC-182, а также ряда систем, упрощавших эксплуатацию самолета на земле и в воздухе. Ушли в небытие дестабилизаторы, выпускаемые из корневой части крыла для балансировки самолета на определенных режимах полета. Изменениям подверглись жалюзи системы охлаждения отсека пушки М61.

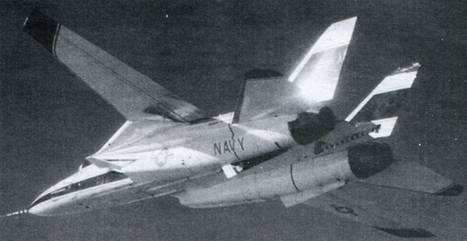

Самолет № 157986 во время испытаний с двигателями F101DFE. 1981 г.

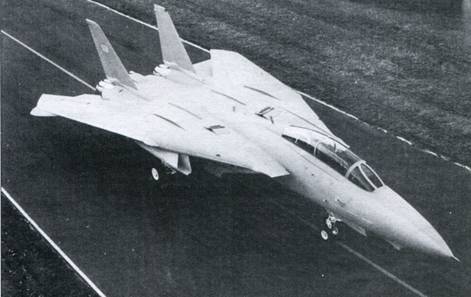

Первый серийный F-14A Plus (№ 162910). 14 ноября 1987 г.

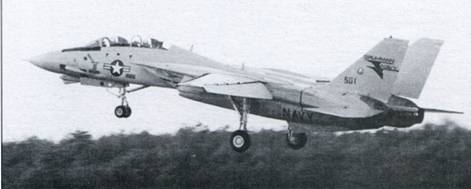

Опытный самолет на базе F-14A (№ 161865), задействованный по программе F-14D. Ноябрь 1987 г.
Первый F-14A Plus, полученный путем доработок (№ 158630), поднялся в небо 11 декабря 1986 г., а первый вновь построенный самолет этого варианта (№ 162910) — 14 ноября 1987 г. Полностью программа была реализована к концу 1990 г., а через полгода ВМС переименовали F-14A Plus в F-14В. Эти самолеты в разное время состояли на вооружении палубных эскадрилий, относившихся к Атлантическому флоту (VF-24, VF-74, VF-102, VF-103, VF-142, VF-143, VF-211).
Надо сказать, что согласно подписанному в 1984 г. контракту, программа «А Plus» рассматривалась лишь как первый этап обновления F-14. Второй этап предусматривал создание куда более совершенного варианта F-14D Super Tomcat, главной фишкой которого должно было стать современное БРЭО с цифровой обработкой данных. По оценкам разработчиков, это оборудование вкупе с мощными и надежными двигателями позволяло обеспечить F-14D превосходство над советскими истребителями 4-го поколения.
Во время реализации программы F-14D на цифровой стандарт перевели до 60 % БРЭО истребителя. Прежняя аналоговая РЛС уступила место новой Hughes AN/APG-71, унифицированной с радаром AN/APG-70, установленным на истребителе F-15E. Станция имела большую дальность обнаружения, расширенную зону перехвата, улучшенные возможности селекции целей на фоне подстилающей поверхности, а также разрешения целей в плотном строю и их идентификации за пределами визуальной видимости (впервые на самолетах ВМС США). Улучшилась и ее помехозащищенность. Кроме того, новая антенная решетка позволила использовать РЛС в моноимпульсном режиме при незначительных боковых лепестках диаграммы направленности. Появился и режим картографирования местности.
F-14D получил и новую пассивную комбинированную систему обнаружения IRSTS с ИК и телевизионным каналами с дальностью действия до 80 км. Система была способна сопровождать малозаметные цели, а также одновременно «держать под прицелом» несколько объектов. Монтировалась IRSTS снизу носовой части фюзеляжа в сдвоенном контейнере.
В состав навигационного оборудования самолета вошла инерциальная система AN/ASN-130A со встроенной цифровой вычислительной машиной LC-4516C (позже появилась AN/ASN-139 на лазерных гироскопах). Еще одним новым элементом БРЭО стал терминал объединенной системы распределения тактической информации JTIDS, позволявший обмениваться данными в скрытой и помехозащищенной форме. Работу бортового оборудования обеспечивали два бортовых компьютера AN/AYK-14. Передача данных осуществлялась по пяти шинам стандарта MIL-STD-1553B.
