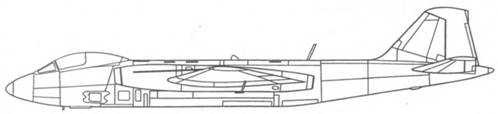

ТТХ В-57В: Двигатели — 2XJ65-W-5 стартовой тягой по 3264 кгс. Длина самолета — 19,95 м; размах крыла — 19,5 м; площадь крыла — 89,2 м^2; вес пустого — 12290 кг; максимальный взлетный вес — 25790 кг; скорость максимальная на высоте 9150 метров — 935 км/ч; потолок — 12220 метров, максимальная дальность — 3700 км; вооружение — 8 пулеметов кал. 12,7 мм; максимальный вес боевой нагрузки — 4500 кг.

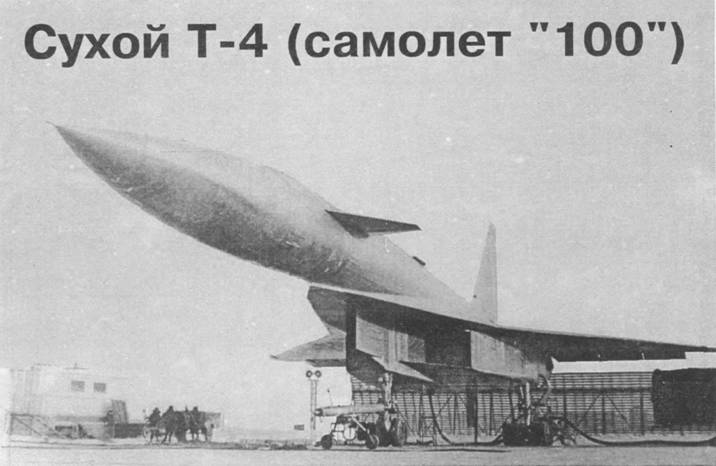

Сухой Т-4 (самолет "100")
Она
Неизвестный Ми-10
И. Приходченко (г. Харьков)
Памяти Ю.А.Субботина

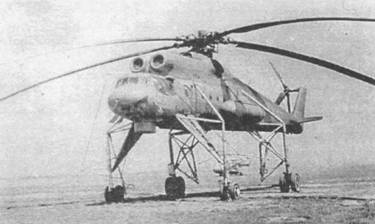

Вверху: Ми-10ПП (заводской номер — 9680701, тактический — «синий» 50) на аэродроме Средне-Белая. 825 ОВП, 4 АЭ, лето 1980 г;
В июне 1960 года в небо поднялся новый вертолет ОКБ М.Л.Миля В-10 (СССР-04102). Он унаследовал от Ми-6 силовую установку и ряд других агрегатов и систем.
Однако, в отличии от предшественника, грузы размещались не столько в грузовой кабине (значительно меньшей, чем у Ми-6), как на специальной сменной платформе, закрепленной между стойками высокого (3.7 м) шасси и удерживаемой гидравлическими захватами, либо на узлах под фюзеляжем.
Груз максимальным весом 12 т, имевший длину до 20 метров, высоту до 3.5 м и ширину до 3 м, мог транспортироваться на расстояние до 250 км.
Вертолет, получивший в серии обозначение Ми-10 (Изд. 60), выпускался в Ростове-на- Дону и долгое время использовался советскими ВВС. Кроме основной модификации, машина выпускалась также в варианте летающего крана Ми-10К. Был создан и рекордный Ми-10Р. Но речь не о них.
Прошла испытания и выпускалась еще одна модификация — Ми-10ПП (Изд. 60ПП). О нем никогда не упоминалось в открытой печати, да и многие специалисты, не говоря уже о простых любителях авиации, не знали о его существовании.
Назначение машины скрыто в двух буквах ее индекса: «ПП» — постановщик помех. Возможность Ми-10 перевозить на внешней подвеске крупногабаритные объекты позволила разместить вместо них огромный контейнер, именуемый «изделие Степь». В весящем 7125 кг «ящике» разместилась целая батарея различных средств РЭБ, для создания активных помех.
Три станции прямошумовых помех «Букет» воздействовали на РЛС обнаружения и наведения ракет, вызывая засветку индикаторов кругового обзора (ИКО).
Восемь ответно-передающих станций «Фасоль» служили для создания имитационных помех. При их работе в режиме «увода» сопровождавшая цель РЛС дезориентировалась принимаемыми импульсами с постепенно увеличивающейся задержкой. На экране оператора вместо одной метки от цели образовывалось сразу несколько. С большей вероятностью захватывались ложные — более сильные — «отраженные сигналы».
Таким образом, новый постановщик помех был способен существенно «осложнить жизнь» расчетам радиотехнических средств «супостата».
Были и недостатки. Вертолет, стоивший с
контейнером «Степь» 7 миллионов рублей (как восемь Ми-6), был сложным в эксплуатации. Давала знать о себе старая, по западным меркам, элементная база аппаратуры. Невысоки были и летные характеристики машины из-за большого веса и габаритов контейнера.Тем не менее, Ми-10ПП эксплуатировались продолжительное время. Они базировались на аэродромах возле Брандиса в ГДР (выведены в 1972 году), Кобрина (Брестская область), Нерчинска (Читинская область) и Средне-Белой (Амурская область). В 1982 году 825-й отдельный вертолетный полк, в состав которого входил отряд Ми-10ПП был перебазирован из Средне-Белой на аэродром Гаровка (Хабаровский край). Отдельные машины часто меняли «прописку».
Контейнер «Степь» рядом с вертолетом Ми-10ПП, Фото предоставлены автором;
на схеме: вертолет Ми-10ПП с подвешенным контейнером «Степь»
Основные характеристики вертолета Ми-10ПП (с подвешенным контейнером): экипаж — 5 чел.; двигатели — 2 ТВД Д-25В ОКБ П.АСоловьева мощностью по 5500 лс каждый; диаметр ротора — 35.0 м; длина — 41.89 м; высота -9.8 м; вес пустого — 27300 кг; вес топлива — 8230 кг; взлетный вес — 43700 кг; максимальная скорость — 180 км/ч; крейсерская скорость — 160 км/ч; скороподъемность — 4 м/с; динамический потолок — 2500 м; дальность полета — 310 км.
Автобензозаправщик БЗ-З8У
А.Галицкий (г. Харьков)
Автобензозаправщик 53-38У выпускался перед войной на шасси автомобиля ГАЗ-ААА. От своего предшественника 53–38 эта модель отличалась прежде всего увеличенным объемом цистерны и отсутствием задней кабины для хранения и транспортировки шлангов. Вместо нее на боках цистерны были сделаны кронштейны. Считалось, что это было более удобно при движении по аэродрому от одного заправляемого самолета к другому.
БЗ-Э8У был достаточно автономным и универсальным. Кроме своих основных функций — наполнения своей цистерны, транспортировки горючего и заправки самолетов или других емкостей фильтрованным или нефильтрованным топливом — он мог также использоваться как перекачивающая станция или смеситель (перемешивание по замкнутому контуру), причем последнее можно было делать не только в своей, но и в посторонней емкости. Управление было централизованным и осуществлялось из кабины водителя. К недостаткам машины можно отнести невозможность заправки более одной емкости одновременно.
Для подачи горючего служил шестеренчатый насос СКВ производительностью до 400 л/мин при 720 об/мин, использовавший часть мощности двигателя автомобиля. Ее отбор осуществлялся через эластичную муфту от шестерни демультипликатора.
В возимый комплект входили три шланга: для приема горючего (диаметр 65 мм, длина 10 м), для перекачки (диаметр 60 мм, длина 8 м) и раздаточный (38 мм и 7.5 м соответственно). Инструкцией запрещалось оставлять остатки бензина в шлангах — это вызывало разрушение его стенок, и как следствие, существовала опасность загрязнения баков самолета продуктами распада. Раз в год необходимо было производить очистку цистерны. На это отпускалось 40 л бензина.
