Что касается автомобилей на воздушной подушке, то это пока опытные конструкции. У некоторых из них сохранены и традиционные колеса. А задача воздушной подушки – только несколько разгрузить последние. Перспективными могут быть и прицепы- тяжеловозы на такой подушке.

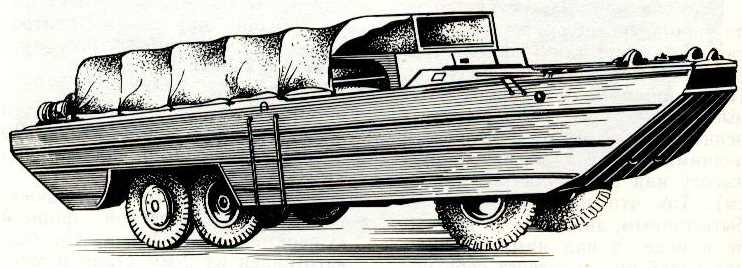

GMC DUKW-353

Трехосный плавающий автомобиль состоял на вооружении Красной Армии в период Великой Отечественной войны.

Опытный образец был создан фирмой GMC на основе 2,5-тонного армейского грузовика AFKWX-353. Задние колеса были двухскатными. Для серийной машины, однако, использовали базу другого автомобиля – CCKW-353.

На серийной амфибии все колеса были односкатными. Была применена централизованная система регулирования давления в шинах.

Автомобиль производился серийно с октября 1942 г. Известен также под названием «Дак». До конца войны было произведено 21 247 машин.

Кузов понтонного типа спроектирован нью-йоркской фирмой «Сперкмен и Стефенс». Он был изготовлен из 2-мм стали и монтировался на лонжеронной раме.

Движение на воде обеспечивал трехлопастный гребной винт в тоннеле кузова. Для управления служил руль лодочного типа. Имелись лебедка самовытаскивания и водооткачивающие средства.

Автомобиль широко применяли в морских десантных операциях на Дальнем Востоке и при высадке союзников на о. Сицилия и в Нормандию.

Тактико-технические данные

Колесная формула 6Х 6

Снаряженная масса, кг 6500

Грузоподъемность 2500 кг или

16 чел. (на плаву-25 30 чел.)

Максимальная скорость, км/ч:

на суше 65

на плаву 9,5

Запас хода на шоссе, км 390

Габариты, мм:

длина 9450

ширина 2440

высота 2690

Дорожный просвет, мм 285

Мощность двигателя, л. с. (об/мин) 90 (2750)

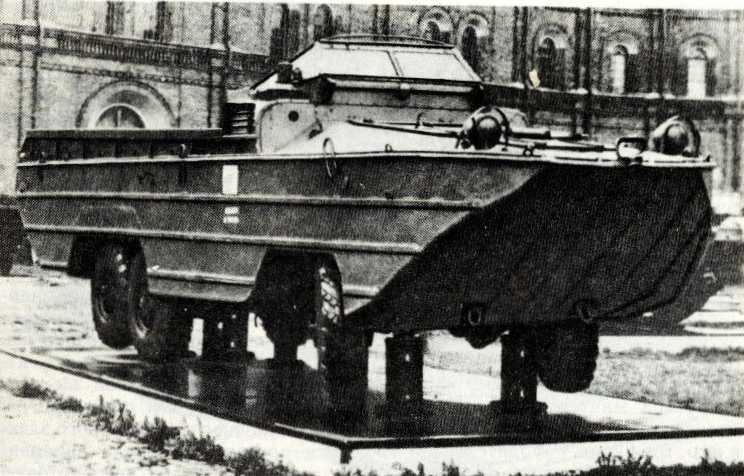

85. Плавающий автомобиль GMC DU KW-353

МАВ

В 1948 г. по проекту НАМИ был построен опытный легковой плавающий автомобиль ГАЗ-011. В его конструкции были использованы узлы и агрегаты машины ГАЗ-67Б. С 1950 г. амфибия выпускалась в небольшом количестве.

Дальнейшим развитием этой конструкции явился плавающий автомобиль ГАЗ-46. Он был создан на базе нового тогда «джина» ГАЗ-69 и производился серийно.

Обе машины имели в войсках официальное наименование «Малый плавающий автомобиль». Дословная расшифровка сокращения МАВ малый автомобиль водный распространения не получила.

Машина МАВ имела стальной водонепроницаемый корпус понтонного типа, установленный на раме. Движителем на воде служил трехлопастный винт, помещенный в полунасадку. Поворот на плаву осуществлялся водяным рулем, расположенным загребным винтом. Имелся откидной волноотражательный щит, который мог занимать рабочее или походное положение. Машина была оборудована водооткачивающим ротационным насосом. Для самовытаскивания служил кабестан (лебедка с вертикально расположенным барабаном), имеющий привод от двигателя.

Колеса были со съемными ободами. Специальные шины размером 7,50-16 допускали снижение давления воздуха в них до 0,5 атм.

На автомобиле стоял четырехцилиндровый двигатель: на ГАЗ-011 – ГАЗ-67 (3285 см^3 , 54 л. с.), на ГАЗ-46 – ГАЗ-69 (2112 см^3 , 55 л. с.). Система охлаждения была жидкостная, закрытого типа. При движении амфибии на плаву, с закрытыми воздухопроводами, в систему охлаждения включался теплообменник, омываемый забортной водой.

Внешне машины

ГАЗ-011 и ГАЗ-46 отличались прежде всего ветровыми стеклами и дисками колес, заимствованными с базовых моделей, а также формой носовой части корпуса.

Автомобили МАВ применялись в инженерных частях, в частности для разведки водных преград.

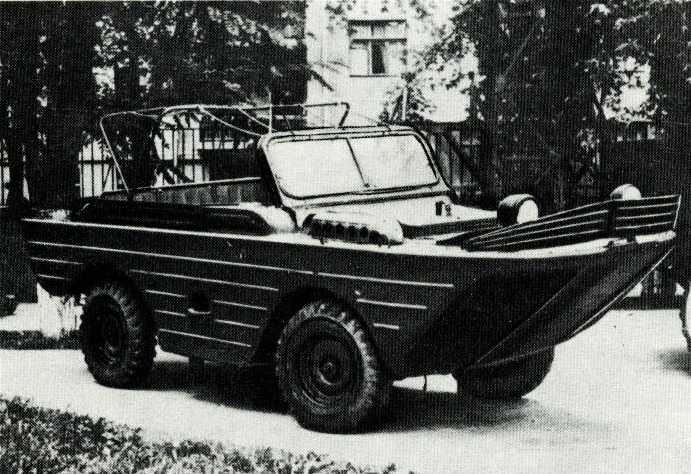

86. Плавающий автомобиль МАВ (ГАЗ-46)

Тактико-технические данные (ГАЗ-46)

Колесная формула 4X4

Снаряженная масса, кг 1850

Грузоподъемность 250 кг или 5 чел.

Максимальная скорость, км/ч:

на суше 90

на плаву 8-10

Запас хода на суше, км 500

Габариты, мм:

длина 4620

ширина 1900

высота 1770

Мощность двигателя, л. с. 55 (об/мин) (3600)

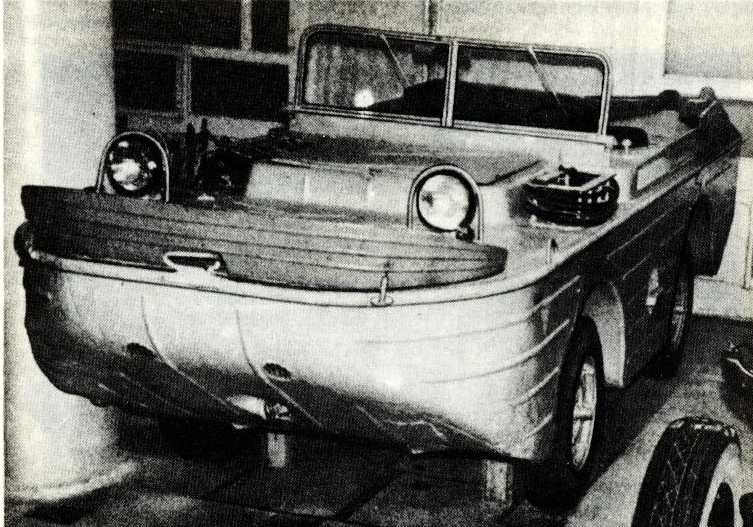

67. Плавающий автомобиль МАВ (ГАЗ-011)

БАВ

Большой плавающий автомобиль БАВ (ЗИС-485) создан на базе узлов и агрегатов грузовиков ГАЗ-63 и ЗИС-151 (позже- ЗИЛ-157). Первые опытные образцы были построены в 1950 г.

В 1952 г. началось серийное производство. С 1953 г. автомобили БАВ стали поступать в армию.

Машина имеет металлический цельносварной корпус понтонного типа, внутри которого вмонтирована рама для крепления основных агрегатов. Шестицилиндровый карбюраторный двигатель ЗИС-485 (5555 см^3), радиатор, водяной теплообменник и масляный теплообменник расположены в носовом отсеке. Движителем на воде служит трехлопастный гребной винт. Позади него установлен руль лодочного типа. Имеется два водооткачивающих насоса.

Машина БАВ может перевозить через водные преграды десант 25 человек или различные грузы массой до 2500 кг, в том числе автомобили и артиллерийские орудии. Для облегчении погрузки тяжелой техники задний борт сделан откидным, имеются тяговая лебедка и легкосъемные колейные трапы.

Впервые в нашей стране машина оборудована централизованной системой регулирования давления воздуха в шинах. Первоначал»,но трубки системы располагались снаружи колес, что делало их уязвимыми. У автомобиля поздних выпусков (ЗИЛ-485А) применен внутренний подвод воздуха, через ступицу колеса. У этой модели стояли шины увеличенного размера, были усилены ведущие мосты, введен пневматический привод тормозов вместо гидравлического и другие усовершенствования.

Производство автомобилей БАВ было прекращено в 1962 г.

88. Плавающий автомобиль БАВ (ЗИЛ-485А)

Тактико-технические данные

Колесная формула 6X6

Снаряженная масса, кг 7150

Грузоподъемность, кг

на суше 2500

на плаву 3500

Максимальная скорость, км/ч:

на суше 60

на плаву 10

Запас хода, км 570-690

Габариты, мм:

длина 9533

ширина 2475

высота 2635

Дорожный просвет, мм 285
