Автомобили Советской Армии 1946-1991гг

Балластный тягач ЯАЗ-210Г с низкобортным многоцелевым кузовом без лебедки. 1951 год.

ЯАЗ-210Г(1951 – 1958 гг.) – первый советский многоцелевой балластный тягач на 165-сильном шасси грузовика ЯАЗ-210 с укороченной колесной базой. Его прямым прототипом являлся американский вариант «Даймонд Т-981». Редкий в отечественной автомобильной промышленности ЯАЗ-210Г считается первым советским специальным танковозом, то есть средством для транспортировки на специальном низкорамном прицепе по дорогам общего пользования танков, гусеничной бронетехники и тяжелого военного оборудования. Позади кабины на нем размещалась сварная цельнометаллическая платформа-ящик длиной 3400 мм с гладкими бортами, поручнями и откидным или неподвижным задним бортом, в которую загружали до 8 т балласта – всевозможных камней, кирпича или чугунных болванок. Путем искусственного увеличения массы автомобиля достигалось существенное повышение его тягово-сцепных качеств, позволявших буксировать по шоссе прицепы и артиллерийские системы полной массой до 45 т со скоростью 45 км/ч, на местности – до 25 т. При этом расход топлива достигал 140 л на 100 км. Снаряженная масса одиночного тягача составила 12 360 кг, общая масса автопоезда достигала 60 т. Для перемещения тяжелого балласта или подтягивания несамоходных грузов на прицеп служила установленная за кабиной барабанная лебедка с выводом троса вперед или назад, а два запасных колеса хранились вертикально у переднего борта внутри кузова или на его заднем борту. Для их установки и демонтажа использовались специальные подъемные приспособления. Вместимость двух топливных баков достигала 510 л. На военных парадах тягачи ЯАЗ-210Г буксировали тяжелые артиллерийские орудия, а 12 человек боевого расчета размещались внутри стального кузова на четырех поперечных деревянных скамьях. Во втором исполнении тягач оснащался низкобортным металлическим кузовом с надставными деревянными решетчатыми бортами, тентом и продольными откидными сиденьями для доставки экипажей буксируемых систем. Обычно он не имел лебедки, поэтому запасные колеса стояли между кабиной и грузовой платформой. Тягачи ЯАЗ-210Г работали в основном в сцепе с трехосным 20-тонным прицепом МАЗ-5203 с подкатной тележкой, который преобразовывался в полуприцеп, или с трехосным низкорамным 40-тонным прицепом МАЗ-5208 для перевозки бронетехники. Последний вариант имел все двускатные колеса от ЗИЛ-164, в том числе восемь колес на передней поворотной тележке.

ЯАЗ-219(1957 – 1959 гг.) – многоцелевой 12-тонный бортовой автомобиль второго поколения, ставший результатом проведенной в конце 1957 года модернизация всей выпускавшейся гаммы Ярославского автозавода. Фактически являлся доработанным вариантом модели ЯАЗ-210 с новой более просторной и расширенной на 335 мм кабиной с отопителем и обогревателем лобового стекла, плоской облицовкой радиатора, новой формой крыльев, повышенной надежностью тормозной системы и облегченным управлением. Основными техническими новинками являлись 180-сильный дизель ЯАЗ-206А с увеличенной степенью сжатия, двумя предпусковыми подогревателями и пневматический усилитель рулевого механизма, хотя к тому времени он уже стоял на армейском грузовике ЯАЗ-214. Снаряженная масса машины составила 11 300 кг, максимальная скорость осталась на уровне 55 км/ч, а расход топлива сократился до 55 л на 100 км. Несмотря на очень короткий срок выпуска, автомобиль был принят на вооружение и стал основной тяжелой базой перспективных систем вооружения, инженерной техники, топливозаправщиков и наземного обеспечения ракетных комплексов. На вооружение поступили также унифицированные с ним седельный тягач ЯАЗ-221и строительный самосвал ЯАЗ-222. Дальнейшее развитие эти автомобили получили после передачи производства на Кременчугский автозавод, когда для них была разработана гамма надстроек тяжелого класса.

ЯАЗ-214

(1951/1956-1959 гг.)

Этот 7-тонный многоцелевой бортовой автомобиль стал первым советским тяжелым полноприводным дизельным армейским грузовиком с колесной формулой 6x6, предназначенным в первую очередь для использования в военном деле. Первые опытные образцы ЯАЗ-214 с пробным 205-сильным двигателем ЯАЗ-206Б, кабиной от модели ЯАЗ-210 и задними двускатными колесами появились еще в 1951 году, но внедрение столь сложной машины сдерживалось работами по дорожным народнохозяйственным бортовым грузовикам и самосвалам. Только в 1956 году удалось приступить к серийному производству обновленного варианта, который заменил в вооруженных силах обе предыдущие базовые машины ЯАЗ-200 и ЯАЗ-210, став основной тяжелой транспортной базой Советской Армии.

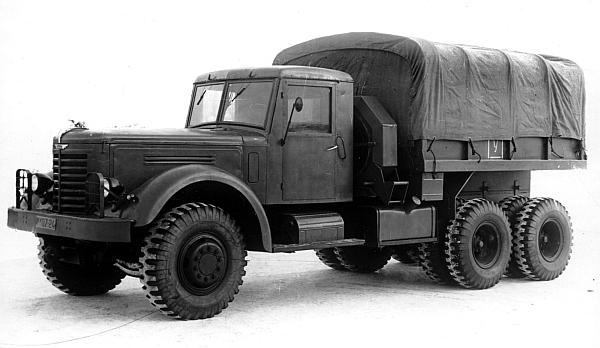

Полноприводный 7-тонный военный грузовик ЯАЗ-214 с 205-сильным дизелем. 1956 год.

Конструктивно автомобиль ЯАЗ-214, разработанный под руководством главного конструктора В. В. Осепчугова, представлял собой переходную модель от ЯАЗ-210 к новому поколению. На нем впервые для такого класса грузовиков были использованы более мощный 6-цилиндровый двухтактный дизель ЯАЗ-М206Б мощностью 205 л.с. с новыми топливными форсунками, который затем монтировался на машине ЯАЗ-219, пневматический усилитель рулевого механизма и односкатные бездисковые колеса с одинаковым размером колеи (2030 мм) и 18-слойными шинами низкого давления 15,00 – 20, обеспечивавшими дорожный просвет 360 – 380 мм. Кроме того, грузовик был оборудован двухступенчатой раздаточной коробкой, отключаемым передним мостом и индивидуальным приводом обоих задних мостов. Передняя главная передача была заимствована от грузовика ЗИС-150, задних мостов – от ЯАЗ-200. При необходимости 3-местная кабина оснащалась креплениями для оружия членов экипажа, медицинской аптечкой, огнетушителями и шанцевым инструментом. Сварная металлическая грузовая платформа длиной 4565 мм оборудовалась решетчатыми бортами высотой 935 мм и задним откидным бортом, продольными скамьями на 18 человек личного состава, тентом и двумя ящиками для хранения инструмента и цепей противоскольжения. Спереди под ней между лонжеронами клепаной рамы помещалась 12-тонная лебедка с горизонтальным барабаном с приводом от коробки отбора мощности и выводом троса длиной 55 м вперед и назад. Внешне от предыдущего поколения грузовик отличался формой расширенной кабины, крыльев и плоской облицовкой радиатора от ЯАЗ-219 с горизонтальными жалюзи и защитной решеткой. Два запасных колеса помещались вертикально за кабиной и были оборудованы ручными подъемниками. На машине использовалось 12-вольтовое электрооборудование. Общая вместимость двух топливных баков достигала 450 л, что определяло средний запас хода 650 км. Автомобиль с колесной базой 4600+1400 мм имел снаряженную массу 12,3 т, в разных дорожных условиях мог буксировать прицепы массой от 5 до 15 т (в отдельных случаях – до 50 т) и развивал на шоссе скорость 55 км/ч, расходуя в разных условиях эксплуатации от 70 до 135 л топлива на 100 км. Он преодолевал 30-градусный подъем, броды глубиной 1 м и снежную целину толщиной 0,6 м.

Шасси ЯАЗ-214Ш-7 с лебедкой для монтажа тяжелых надстроек и вооружения. 1957 год.

В процессе приемочных испытаний грузовики ЯАЗ-214 комплектовали малогабаритными арочными шинами, но в производство этот вариант не пошел. Для установки специальных военных надстроек на заводе разработали систему специальных шасси 214Шсо специальной комплектацией. Например, в 1956 – 1957 годах была собрана ограниченная партия шасси 214Ш-7для монтажа перспективных систем ракетного вооружения. Машина снабжалась усиленными агрегатами, лебедкой, передним сцепным приспособлением, боковыми ограничительными брусьями и валами отбора мощности для привода оборудования специальных надстроек. По военным заказам в единичных экземплярах завод собирал седельные тягачи ЯАЗ-214 с опорно-сцепным устройством от машин МАЗ-200В. До 1959 года было выпущено 1265 автомобилей ЯАЗ-214, а после переноса производства в Кременчуг до 1963 года их выпускали под маркой КрАЗ-214.

Военное оборудование на шасси ЯАЗ-214

Несмотря на очень короткий срок изготовления автомобиля ЯАЗ-214, на его шасси устанавливали первые советские специальные армейские машины среднего и тяжелого классов, типовые обитаемые кузова-фургоны, элементы тяжелого понтонного парка, мостовых переправ и перспективные системы мощного вооружения. В 1959 году подмосковный завод № 38 построил на этом шасси колесный эвакуационный транспортер ТК-1среднего класса, представлявший собой автопоезд. Он состоял из седельного тягача на шасси ЯАЗ-214 с 12-тонной барабанной лебедкой и специального двухосного полуприцепа ПС-1 – доработанного варианта прицепа МАЗ-5203. В комплект эвакуатора входил комплект ремонтного и грузоподъемного оборудования для мелкого ремонта и буксировки поврежденной техники массой до 20 т. В 1957 – 1958 годах Калининский экскаваторный завод на автомобилях ЯАЗ-214 построил свои первые войсковые экскаваторы Э-305с ковшом емкостью 0,3 кубометра. В начале следующего года их приняли на вооружение, но затем машины этой серии базировались уже на шасси КрАЗ.

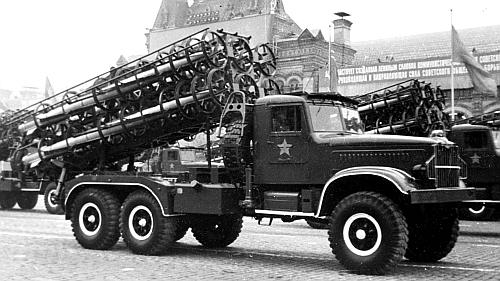

Боевая машина БМД-25 (2П5) комплекса 2К5 «Коршун» на шасси ЯАЗ-214. 1959 год.

Наиболее известной стала самая мощная на то время советская система залпового огня БМД-25на шасси ЯАЗ-214 или пусковая установка 2П5тактического ракетного комплекса 2К5 «Коршун», выпущенная небольшой партией в 1957 – 1960 годах. Она разрабатывалась с 1952 года, а артиллерийская часть СМ-44 с шестью спиральными направляющими была создана в апреле 1955 года в ленинградском ЦКБ-32. Боевая машина снабжалась шестью неуправляемыми ракетами ЗР-7 калибра 250 мм длиной 5535 мм и стартовой массой по 375 кг с жидкостными реактивными двигателями. Дальность стрельбы достигала 55 км. Боевая масса пусковой установки – 18,1 т. Машины комплекса «Коршун» впервые были показаны 9 ноября 1957 года на военном параде в Москве. С окончанием производства ЯАЗ-214 последние выпуски до 1960 года базировались на шасси КрАЗ-214.

Точные данные по другим ракетным системам на базе ЯАЗ-214 до сих пор остаются малоизвестными. Сохранились сведения, что в 1955 – 1957 годах на этом шасси была создана и испытана опытная пусковая установка тактического ракетного комплекса с двумя баллистическими ракетами модели «034», запускавшимися со спиральных направляющих и имевших дальность стрельбы до 60 км. В 1957 – 1958 годах ОКБ завода «Баррикады» разрабатывало пусковую установку Бр-215тактического ракетного комплекса «Вихрь» с шестью спиральными направляющими для запуска неуправляемых ракет «036» диаметром 364 мм и длиной 6,1 м со стартовой массой 450 кг и дальностью полета 90 км. Установка боевой массой 18 т развивала скорость 55 км/ч и имела запас хода 850 км. Ее испытания проводились в 1958 году на полигоне Капустин Яр. В марте 1959 года в рамках работ по модернизации гусеничного зенитного ракетного комплекса 2К6 «Луна» на базе танка ПТ-76 завод «Баррикады» приступил к разработке трех вариантов колесных комплексов «Луна», в том числе пусковой установки Бр-226-Iна грузовике ЯАЗ-214. С созданием более совершенных пусковых систем на четырехосных шасси ЗИЛ-135Б и ЗИЛ-135Л работа над ней была прекращена. Во второй половине 1950-х годов грузовик ЯАЗ-214 служил для перевозки четырехбалочной пусковой установки 5П73(СМ-106) без газоотражателей и ходовой части, входившей в состав зенитного ракетного комплекса С-125.

Бортовой ЯАЗ-214 применялся также как штатный тягач специального четырехосного прицепа с пусковой установкой СТ-10межконтинентального беспилотного ударного самолета-снаряда Ту-121 средней дальности (до 4 тыс. км), который с 1957 года разрабатывало ОКБ А. А. Туполева. Пусковую установку разработали и построили в 1958 году на Новокраматорском машиностроительном заводе. Она снабжалась балочной направляющей длиной до 20 м, установленной под углом 12 – 15°, на которой осуществлялась перевозка неснаряженного самолета и его сборка на месте с последующим запуском. Для питания электрооборудования и пуска ракетного двигателя служил генератор в несколько десятков киловатт, смонтированный на тягаче. Масса установки без ракеты составляла 21,25 т, с полностью снаряженной ракетой – 53,9 т. Скорость движения автопоезда по шоссе не превышала 40 км/ч, по грунту – 20 км/ч. Пять запусков самолета-ракеты были осуществлены летом 1959 года, а в дальнейшем ЯАЗ-214 заменили на более мощный тягач МАЗ-535.

На тяжелых полуприцепах с седельными тягачами ЯАЗ-214 были построены также мобильные заправочные и установочные системы. В 1958 году на основе аэродромного топливозаправщика ТЗ-16 появился заправщик окислителем ракет Р-12, базировавшийся на 25-тонном полуприцепе ЧМЗАП-5224. Еще в 1956 году был создан один из первых советских мобильных ракетных установщиков 8У211, смонтированный на специальном полуприцепе с тягачом ЯАЗ-214. Он служил для установки ракет Р-5 и Р-5М с транспортной тележки на наземную пусковую установку. Формирование более широкого шлейфа надстроек продолжилось в 1959 году с использованием автомобилей КрАЗ-214 и КрАЗ-255Б.

В 1961 году, то есть уже после прекращения выпуска автомобиля ЯАЗ-214, по проекту 21 НИИИ военный завод № 38 построил армейский автопоезд КТ-214-40Пдля доставки длинномерных грузов и крупногабаритного оборудования. Он состоял из седельного тягача на шасси 214 и специального двухосного полуприцепа «40П» с пространственной несущей сварной трубчатой рамой из алюминиевого сплава. Его главной особенностью являлись четыре колеса с односкатной ошиновкой (1200x500 – 508) на независимой торсионной подвеске и гидромеханической системой индивидуального синхронного управления ими, работавшей от гидронасоса НШ-40, установленного на тягаче. Полная масса автопоезда длиной 17,9 м составляла 25 363 кг.
