Автомобильные кондиционеры. Установка, обслуживание, ремонт

Рис. 2.13. Проверка вентилятора конденсатора

Проверка приемника/сушилки

Порядок выполнения

1. Проверьте все соединения приемника/ сушилки на отсутствие утечек.

2. При работе двигателя на ускоренной частоте холостого хода и включенной системе кондиционирования воздуха проверьте температуру на входе и выходе.3. Если разность температур большая, замените приемник/сушилку.

Внимание, важно! При замене приемника/сушилки на новый добавьте в компрессор 40 см3 свежего масла.

Проверка термостатического датчика (термистора)

Терморезистор контролирует основную температуру и выключает реле компрессора кондиционера, чтобы предотвратить замораживание испарителя при чрезмерном охлаждении.

Порядок выполнения

1. Снимите вещевой ящик.

2. Пустите двигатель.

3. Включите кондиционер.

4. Тестером измерьте выходное напряжение между контактами 2 и 3 терморезистора.

Проверка датчика проиллюстрирована на рис. 2.14.

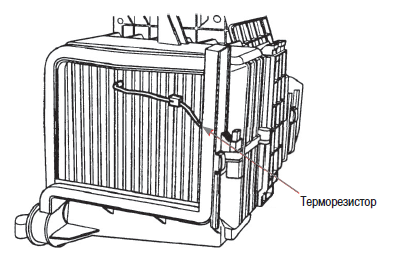

Рис. 2.14. Иллюстрация к проверке термостатического датчика (термистора)

В табл. 2.7 представлены сведения соответствия напряжения датчика и температуры.

Таблица 2.7. Соответствия напряжения датчика и температуры

На рис. 2.15 показано, как проверять датчик с помощью вольтметра.

Проверка двигателя вентилятора

Дополнительными проводами подайте напряжение от аккумуляторной батареи к контактам разъема двигателя вентилятора. Если двигатель вентилятора вращается, значит, он исправен.Метод проверки двигателя вентилятора показан на рис. 2.16.

Проверка блока резисторов двигателя вентилятора

1. Отсоедините разъем от блока резисторов.

2. Измерьте сопротивление между контактами разъема.

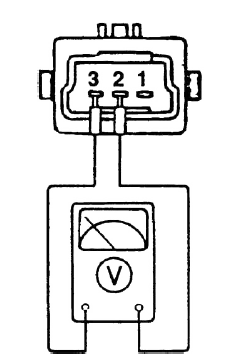

Рис. 2.15. Проверка термостатического датчика (термистора) с помощью вольтметра

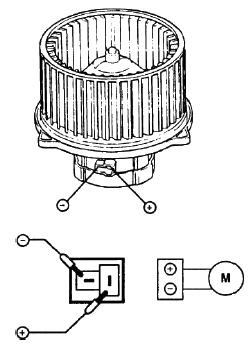

Рис. 2.16. Метод проверки двигателя вентилятора

3. Если величины сопротивлений отличаются от требуемых, замените блок резисторов.

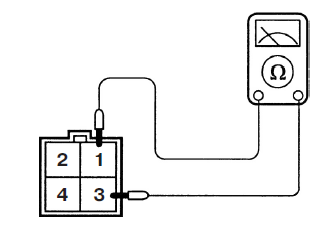

Проверка блока резисторов двигателя вентилятора показана на рис. 2.17.

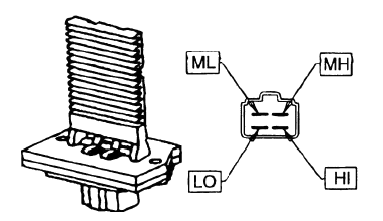

Рис. 2.17. Метод проверки блока резисторов двигателя вентилятора Полезные сведения по данной операции рассматриваются в табл. 2.8.

Таблица 2.8. Полезные сведения для проверки исправности блока резисторов двигателя вентилятора

Переключатель подачи воздуха в салон автомобиля

Переключатель подачи воздуха в салон автомобиля расположен на панели приборов (см. рис. 2.18 и 2.19).

Переключатель обеспечивает подачу свежего воздуха в салон автомобиля или включает режим рециркуляции воздуха.В табл. 2.9 представлены сведения для проверки переключателя подачи воздуха в салон автомобиля в соответствии с рис. 2.18.

Таблица 2.9. Проверка переключателя подачи воздуха в салон автомобиля

Рис. 2.18. Переключатель подачи воздуха в салон автомобиля (схематическое изображение)

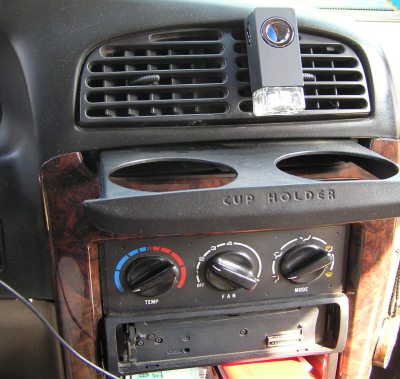

Рис. 2.19. Внешний вид из салона на переключатель подачи воздуха

Панель управления системой кондиционирования воздуха Назначение контактов разъема панели управления системой кондиционирования воздуха представлено в табл. 2.10.

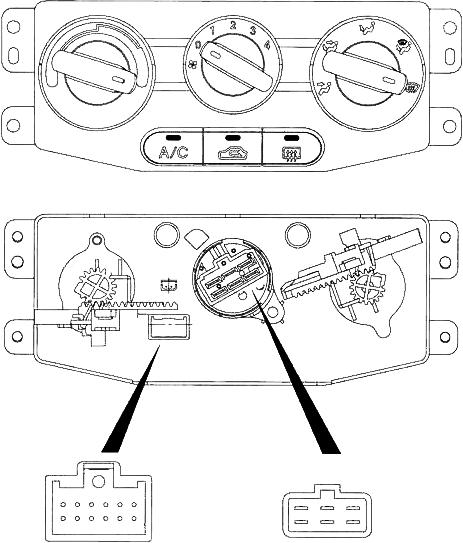

Рис. 2.20. Панель управления системой кондиционирования воздуха

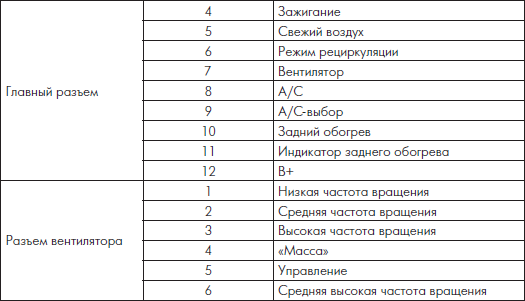

Таблица 2.10. Назначение контактов разъема панели управления системой кондиционирования воздуха

2.4. Основные отличия климатических систем, кондиционеров Panasonic и Halla на автомобиле ВАЗ 2170 2171 2172 Лада Приора

В табл. 2.11 представлены свойства и различия систем кондиционирования воздуха на отечественных автомобилях Лада

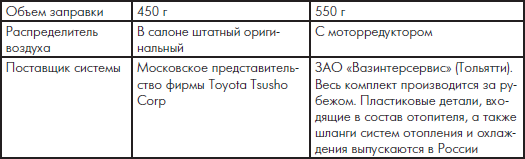

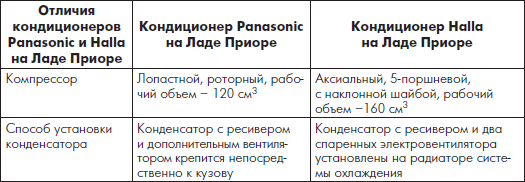

Таблица 2.11. Различия систем кондиционирования воздуха на отечественных автомобилях Лада

Далее подробно рассмотрим климатическую установку – систему кондиционирования Panasonic в автомобиле ВАЗ 2170 2171 2172 Лада Приора, особенности устройства, обслуживания, неисправности (коды ошибок).

Система кондиционирования (см. рис. 2.21) состоит из следующих элементов: компрессора, конденсатора, испарителя, ресивера-осушителя и трубопроводов.

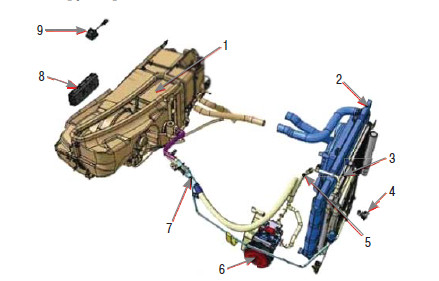

Рис. 2.21. Система кондиционирования ВАЗ 2170 2171 2172 Лада Приора:

1 – отопитель с испарителем в сборе; 2 – радиатор системы охлаждения с вентилятором; 3 – конденсатор с ресивером и электровентилятором; 4 – датчик температуры; 5 – трубопровод компрессора; 6 – компрессор с электромагнитной муфтой; 7 – блок трубопроводов; 8 – контроллер; 9 – датчик температуры салонный

2.4.1. Состав системы кондиционирования – кондиционера Panasonic на автомобиле ВАЗ 2170 2171 2172 Лада Приора

Компрессор однозаходный трехлопастной роторного типа. Компрессор создает необходимое для работы кондиционера давление и обеспечивает циркуляцию хладогента. Компрессор устанавливается под генератором. Крутящий момент на вал компрессора передается от коленчатого вала поликлиновым ремнем через электромагнитную муфту.

Конденсатор представляет собой теплообменник и предназначен для охлаждения хладагенту путем отвода тепла в окружающую среду. Конденсатор охлаждает газообразный хладагент с высокой температурой и под высоким давлением, поступающий от компрессора, и конденсирует его в жидкий хладагент. Конденсатор устанавливается на рамку радиатора перед радиатором системы охлаждения.

Испаритель представляет собой теплообменник и предназначен для охлаждения и осушения воздуха, поступающего в салон автомобиля. Блок испарителя устанавливается в корпус отопителя перед радиатором отопителя.

Ресивер представляет собой металлический цилиндр, присоединенный к конденсатору. Ресивер предназначен для аккумулирования хладагента в жидком состоянии, отделения от него влаги и возможных механических частей. В ресивере установлен съемный фильтр-осушитель (внешний вид под капотом – рис. 2.22).

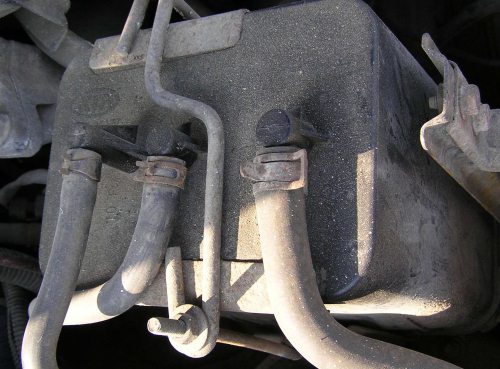

Рис. 2.22. Съемный фильтр ресивера в месте установки под капотом

Схема установки и натяжки ремня системы кондиционирования – кондиционера Panasonic на автомобиле ВАЗ 2170 2171 2172 Лада Приора представлена на рис. 2.23.

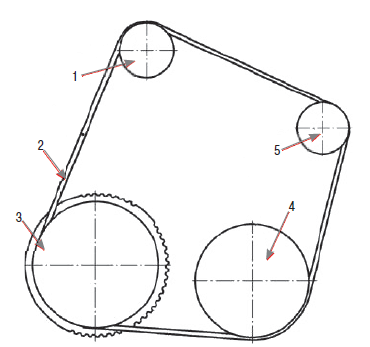

Рис. 2.23. Схема установки и натяжки ремня системы кондиционирования: 1 – ролик натяжной, 2 – ремень, 3 – демпфер коленвала, 4 – шкив компрессора кондиционера, 5 – шкив генератора

Регулировку натяжения ремня выполнять поворотом натяжного ролика против часовой стрелки. После регулировки затянуть болт натяжного ролика.

2.4.2. Диагностические коды ошибок кондиционера на автомобиле ВАЗ 2170 2171 2172 Лада Приора

Диагностические коды ошибок кондиционера представлены в табл. 2.12.Техническое обслуживание систем кондиционирования воздуха рассмотрим в главе 4.

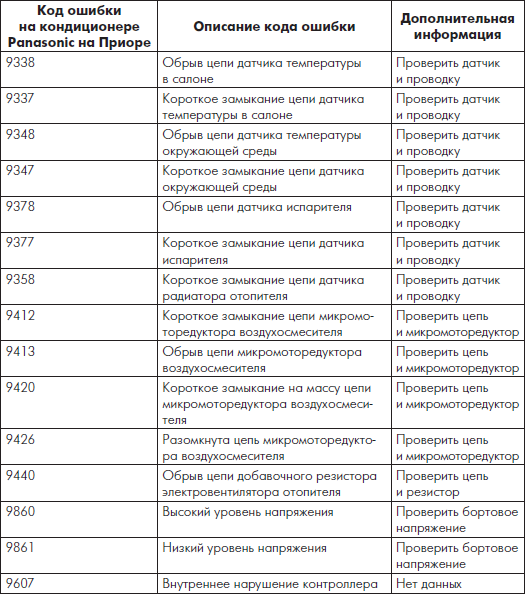

Таблица 2.12. Диагностические коды ошибок кондиционера
