Информация, которую передает цикл обратной связи (даже если эта связь не носит физического, вещественного характера), может повлиять только на будущее поведение системы. Сигнал невозможно доставить настолько быстро, чтобы это позволило скорректировать поведение, вызывающее текущую обратную связь. Даже если информация имеет абстракт ный характер, она передается в системе с определенныг/ запаздыванием.

Почему это так важно? Потому, что отклик всегда будет поступать с запаздыванием. Ни один поток не может повлиять на другой поток во мгновение ока. Влияние возможно только опосредованно, через изменение запаса, и только после некоторой задержки в принятии поступающей информации. В ситуации с наполнением ванны на то, чтобы оценить уровень воды и решить, как подрегулировать краны, уходит доля секунды. Во многие экономические модели заложена большая ошибка, поскольку их разработчики полагают, что потребление или производство могут дать мгновенный отклик, к примеру, на изменение цены. Это одна из причин, по которой реальные экономические системы ведут себя не совсем так, как предсказывают модели.

Принцип, который относится к системам с термостатом (вы могли бы и сами сформулировать его на основе нашего несложного примера), заключается в том, что вы всегда должны учитывать утечки, непрерывно происходящие в том или ином направлении. Если вы не будете брать их в расчет, вы никогда не достигнете желаемого значения запаса. Если в помещении надо обеспечить температуру в 18 °С, то в термостате нужно установить значение немножко выше, чем желаемое. Если вы хотите полностью погасить кредит (или страна хочет рассчитаться с долгами), то платежи надо увеличить настолько, чтобы покрыть те проценты, что будут начислены за время прохождения платежа. Если вам надо увеличить штат сотрудников,

В балансирующий цикл обратной связи, направленный на поддержание запаса неизменным, нужно вносить поправку на то, чтобы компенсировать влияющие на него же постоянные утечки, в каком бы направлении они ни происходили. Без такой поправки система промахнется мимо желаемого значения, и запас достигнет либо меньшей, либо большей величины.

то придется проводить наем быстрее, чем обычно, чтобы компенсировать уход тех сотрудников, кто уволится, пока вы нанимаете новых служащих. Другими словами, сложившееся у вас представление о системе — мысленная модель — должна включать все важные потоки. В противном случае поведение системы вас сильно удивит.

Прежде чем мы закончим изучение системы с термостатом, нужно проанализировать, как будет меняться поведение в зависимости от изменения температуры на улице. На рис. 19 показан характерный график изменений за сутки для нормально работающей системы с термостатом в условиях, когда ночью сильно холодает и температура падает ниже нуля.

У любого балансирующего цикла обратной связи есть некая переломная точка, после которой другим циклам, влияющим на запас, удается пересилить первый цикл и увести величину запаса в сторону от желаемого значения. В нашей системе с термостатом такое может произойти в том случае, если увеличатся утечки (на улице холоднее или теплоизоляция дома хуже) или обогреватель будет менее мощным — то есть либо цикл, отвечающий за нагрев

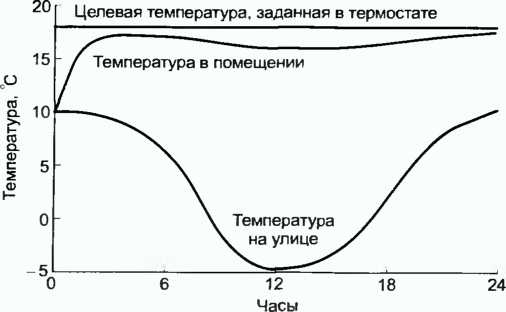

Рис. 19. Обогреватель поднимает температуру в холодной комнате, несмотря на то что постоянно происходит утечка тепла из помещения на улицу, где ночью температура существенно ниже нуля

воздуха в помещении, станет слабее, либо цикл, описывающий утечки тепла наружу, станет сильнее. На рис. 20 показано, что происходит в системе, если на улице температура точно такая же, как на рис. 19, а тепло теряется быстрее. В этом случае обогреватель не сможет справиться с утечками тепла. Цикл, стремящийся сравнять температуру в помещении с уличной, станет в системе доминирующим, и в комнате тогда будет очень неуютно.

Обратите внимание: изменение во времени переменных, изображенных на рис. 20, происходит с определенной взаимной зависимостью. Сначала и на улице, и в комнате одинаково холодно. Поток тепла от обогревателя больше, чем потери тепла из-за утечек, поэтому в помещении становится теплее. В течение одного-двух часов температура на улице еще довольно умеренная, обогревателю удается компенсировать потери почти полностью, и температура в комнате держится близко к желаемому значению.

Однако затем на улице холодает, утечки становятся сильнее, и обогреватель уже не в состоянии компенсировать все потери. Температура в помещении снижается. Когда к утру на улице снова устанавливается умеренная

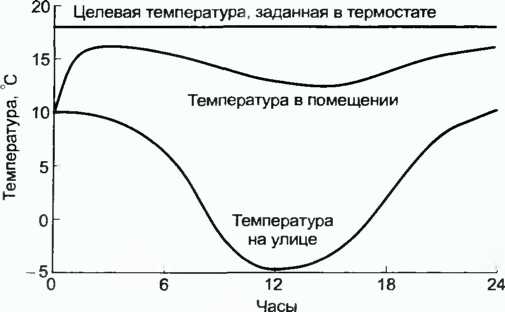

Рис. 20. В холодный день обогреватель не справится со своей задачей, тепло будет улетучиваться из всех щелей

температура, потери тепла уменьшаются, и обогревателю, который на самим деле ьсе это время работал на полную мощность, удается понемногу поднимать температуру и нагревать комнату.

Изменения происходят по тому же сценарию, что и наполнение ванны: всякий раз, когда обогреватель дает больше тепла, чем теряется из-за утечек, температура в помещении растет. Верно и обратное: всякий раз, когда входящий поток становится меньше выходящего, температура снижается. Если вы потратите некоторое время на изучение изменений в системе по этим графикам и соотнесете их с потоковой диаграммой, у вас сложится довольно полное представление о структурных связях в этой системе и о том, как два цикла обратной связи меряются силами и тем самым вызывают изменение поведения во времени.

Запас, один усиливающий цикл и один балансирующий цикл обратной связи — так изменяются численность населения и величина промышленного капитала

Что будет происходить, если в системе на один и тот же запас влияют усиливающий и балансирующий циклы обратной связи? Это одна из самых важных структур, она часто встречается в реальной жизни. Помимо всего прочего, именно она описывает изменение численности населения и величины капитала в экономике.

Численность населения определяется усиливающим циклом, который описывает ее рост за счет рождаемости, и балансирующим циклом, который описывает ее уменьшение из-за смертности.

Если рождаемость и смертность постоянны (а в реальном мире так бывает редко), то поведение системы описать довольно просто. Население экспоненциально растет или же уменьшается, в зависимости от того, какая петля обратной связи сильнее: усиливающий цикл, ответственный за рождаемость, или балансирующий цикл, описывающий смертность.

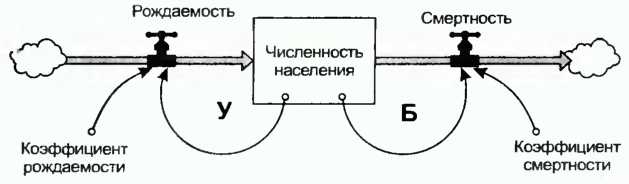

Рис. 21. Численность населения зависит от усиливающего цикла, описывающего рождаемость, и балансирующего цикла, описывающего смертность

Например, в 2007 г. численность населения в мире составила 6,6 млрд человек, при этом коэффициент рождаемости обеспечивал примерно 21 рождение на тысячу человек в год (составлял 21 чел./тыс. в год). Коэффициент смертности составлял 9 чел./тыс. в год. Рождаемость была существенно выше смертности, и усиливающий цикл в системе был доминирующим. Если коэффициенты рождаемости и смертности останутся такими же, то ребенок, родившийся в 2007 г., к шестидесяти годам будет жить в мире с численностью населения вдвое большей, чем сейчас — это показано на рис. 22.

Рис. 22. Рост численности населения, если коэффициенты рождаемости и смертности останутся такими же, как в 2007 г. (21 чел./тыс. в год и 9 чел./тыс. в год соответственно)

Если в результате какой-нибудь страшной эпидемии коэффициент смертности резко увеличится, например, ди 30 чел./тыс., а коэффициент рождаемости останется прежним, в системе будет доминирующим уже другой цикл — описывающий смертность. В мире ежегодно будет умирать больше людей, чем рождается детей, и численность населения будет постепенно уменьшаться — это показано на рис. 23.
