Азбука системного мышления

Рамон Маргалеф⁹

Запасы¹⁰ — это основа любой системы. Те элементы в системе, которые можно увидеть, ощутить, количественно оценить или непосредственно измерить в любой момент времени, присутствуют в системе в виде запасов. Запас (или уровень) — это то, что имеется в определенном количестве, накоплено за какой-то период времени, запасено в материальной форме или в виде информации. Это может быть уровень воды в бассейне, численность населения, количество книг в книжном магазине, объем древесины, содержащейся в дереве, сумма на счете в банке или даже уровень вашей уверенности в себе. Запас не обязательно имеет физическое воплощение. Ваша доброжелательность по отношению к окружающим и уверенность в том, что мир может стать лучше, тоже могут быть своеобразными уровнями.

Запасы и уровни отражают хронологию изменений потоков в системе.

Уровни меняются во времени в результате работы потоков. Потоки могут быть входящими (увеличивающими уровень) или исходящими (понижающими уровень). Рождаемость и смертность, закупки и продажи, рост и разложение, вложение денег в банк и отзыв вклада, ряд успехов и череда неудач — все это потоки. А запас или уровень отображают собой хронологию изменений этих потоков в системе.

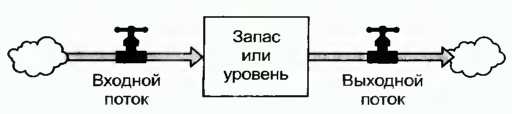

Рис. 1. Как читать потоковые диаграммы.

В этой книге запасы или уровни изображаются прямоугольниками, а потоки — «трубопроводами» со стрелками, ведущими к прямоугольнику или из него. На каждом трубопроводе изображен «вентиль», который можно либо открывать больше или меньше, регулируя поток, либо держать в полностью открытом или полностью закрытом состоянии. «Облака» в начале и конце схемы символизируют источник и сток соответствующего потока, их физический смысл нам не важен

Залежи полезных ископаемых — пример запаса. Из него исходит поток руды, получаемой в результате разработки месторождения. Поток, пополняющий запасы руды в месторождении, пренебрежимо мал, поскольку накопление ископаемых требует многих миллионов лет. Схема на рис. 2 учитывает это, в ней входного потока уже нет. Абсолютно все системные диаграммы и схемы используют упрощенное представление реального мира.

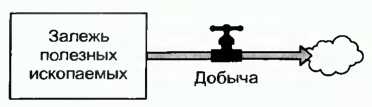

Рис. 2. Месторождение постепенно истощается в результате добычи полезных ископаемых

Вода в водохранилище тоже представляет собой запас и характеризуется уровнем. Он поднимается в результате дождей и за счет стока рек, понижается из-за испарения воды с поверхности и из-за водосброса через плотину.

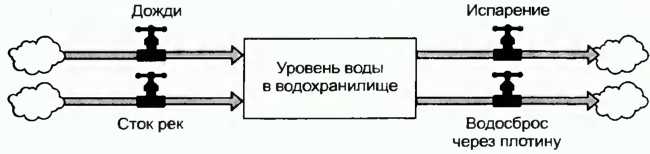

Рис. 3. Уровень воды в водохранилище с несколькими входными и выходными потоками

Количество древесинв1 в лесу — это тоже запас. Входной поток — это рост дереввев. Вв1ходные потоки — гибелв деревьев в резулвтате естественных причин и рубок, которые производят лесозаготовители. Срубленные дереввя становятся другим запасом, например, стройматериалами на лесопилке. В свою очередв, из него исходит поток пиломатериалов, проданнв!х потребителям.

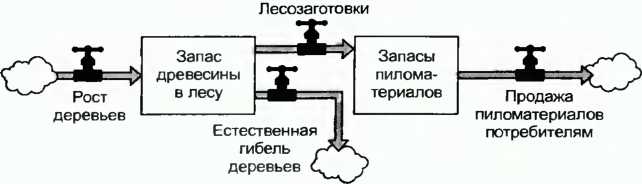

Рис. 4. Запас древесины в лесу и связанный с ним запас пиломатериалов

Если вы понимаете динамику запасов и потоков — то есть их поведение во времени — тогда вы имеете достаточное представление о поведении сложных систем. Если в детстве вы решали математические задачи про воду, втекающую и вытекающую из бассейна или ванны, значит, понимание динамики запасов и потоков у вас уже есть.

Рис. 5. Простейшая схема ванны: один запас, один входной и один выходной потоки

Представьте себе ванну, наполненную водой. Сливное отверстие заткнуто, оба крана закрыты. Скучная, статичная, неизменная система. А теперь мысленно откройте сливное отверстие. Разумеется, вода начнет вытекать из ванны. Уровень начнет понижаться, пока не станет нулевым, когда ванна опустеет.

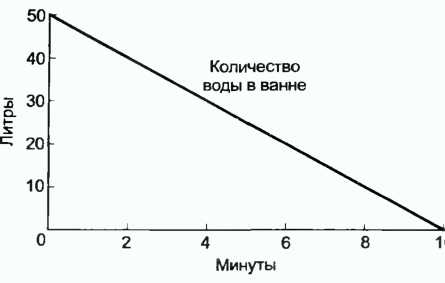

Рис. 6. Изменение объема воды в ванне при открытом сливе

Теперь снова представьте себе ванну, полную воды, снова откройте слив, но на этот раз в тот момент, когда ванна уже опустеет наполовину, откройте краны, чтобы количество поступающей воды было равно количеству вытекающей. Что произойдет дальше?

Количество воды в ванне стабилизируется на уровне, который был в тот момент, когда входной поток сравнялся с выходным. Установится динамическое равновесие, при котором уровень не меняется, хотя вода непрерывно течет, поступая в ванну и вытекая из нее через сливное отверстие.

Теперь представьте себе, что вы открыли краны сильнее, и в ванну поступает больше воды, чем вытекает из нее. Уровень воды начнет постепенно расти. Если вы прикроете кран настолько, чтобы потоки поступающей и вытекающей воды снова сравнялись, то уровень перестанет подниматься и опять стабилизируется. Если вы еще сильнее прикроете кран, уровень опять начнет снижаться.

Как читать графики поведения системы во времени

Чтобы понимать, как ведет себя система, системные мыслители используют графики изменения тех или иных параметров во времени — так можно получить больше информации, чем при анализе отдельных событий. Графики поведения во времени используются еще и для того, чтобы определить, приближается ли система к цели или пределу, и если да, то насколько быстро.

По вертикальной оси может откладываться величина, характеризующая запас или поток. Форма графика очень показательна; значение имеют также точки, в которых происходит изменение направления или формы кривой. В большинстве случаев форма несет в себе больше информации, чем конкретные значения, отложенные по осям.

Горизонтальная ось, по которой отсчитывается время, позволяет понять, что происходило раньше и что произойдет потом. В зависимости от того, какой вопрос или проблему вы изучаете, можно сосредотачиваться на том или ином временном диапазоне.
