продажи = запросы заказчиков или = кол-во автомобилей у дилера, в зависимости от того, что меньше

Преобразования:

запросы заказчиков = 20 автомобилей в день для значений времени от 0 до 25 дней или

запросы заказчиков = 22 автомобиля в день для значений времени от 26 до 100 дней

ожидаемые продажи = продажи, усредненные за время запаздывания восприятия (то есть средние продажи за время = запаздывание восприятия)

желаемый запас

на складе = ожидаемые продажи * 10

разность = желаемый запас на складекол-во автомобилей у дилера

величина заказа производителю = ожидаемые продажи + разность или = 0, в зависимости от того, что больше, для рис. 32 либо

величина заказа производителю = ожидаемые продажи + разность / запаздывание отклика или = 0, в зависимости от того, что больше, для рис. 34—36

Запаздывания, к рис. 30

запаздывание восприятия = 0

запаздывание отклика = 0

запаздывание доставки = 0

Запаздывания, к рис. 32

запаздывание восприятия = 5 дней

запаздывание отклика = 3 дня

запаздывание доставки = 5 дней

Запаздывания, к рис. 34

запаздывание восприятия = 2 дня

запаздывание отклика = 3 дня

запаздывание доставки = 5 дней

Запаздывания, к рис. 35

запаздывание восприятия = 5 дней

запаздывание отклика = 2 дня

запаздывание доставки = 5 дней

Запаздывания, к рис. 36

запаздывание восприятия = 5 дней

запаздывание отклика = 6 дней

запаздывание доставки = 5 дней

Невозобновимый запас препятствует использованию возобновимого запаса (к рис. 37-41)

Запас:

ресурс(t) = ресурс(t - dt) - добыча • dt

Начальная величина запаса:

ресурс = 1000 для рис. 38, 40 и 41 или

ресурс = 1000, 2000, 4000 для трех разных расчетов модели на рис. 39

Время t измеряется в годах

Интервал dt = 1 год

Продолжительность расчета = 100 лет

Выходной поток:

добыча = капитал * добыча на ед. капитала

Запас:

капитал(t) = капитал(t — dt) + (инвестицииамортизация) * dt

Начальная величина запаса: капитал = 5

Входной поток:

инвестиции = прибыль или = вложения в рост, в зависимости

от того, что меньше Выходной поток:

амортизация = капитал / срок службы капитала

Преобразования:

срок службы капитала = 20 лет

прибыль = ценадобычакапитал10% вложения в рост = капитал * 10% дпя рис. 30—39

или

вложения в рост — капитал * 6%, 8%, 10%, 12% для четырех разных расчетов модели на рис. 40 цена = 3 для рис. 38, 39 и 40

или

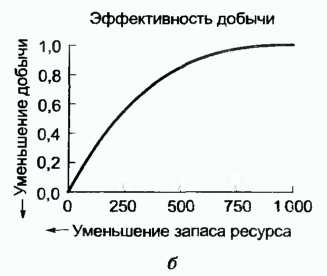

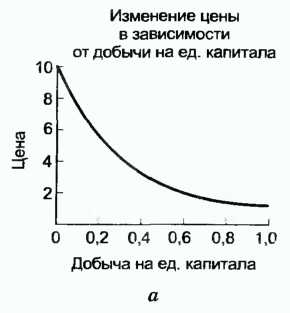

цена = 1,2, когда добыча на ед. капитала высока, затем возрастает до 10 при снижении добычи на ед. капитала (рис. 41); изменение цены показано на графике ниже (а) добыча на ед. капитала начинается со значения 1, пока запас ресурса велик, но затем снижается до 0 по мере истощения ресурса; изменение добычи на ед. капитала показано на графике ниже (б)

Использованию возобновимых запасов препятствуют ограничения самих возобновимых запасов (к рис. 42-45)

Запас:

pecypc(t) = pecypc(t — dt) — (возобновление — вылов) • dt

Начальная величина запаса: ресурс = 1000

Время t измеряется в годах

Интервал dt = 1 год

Продолжительность расчета =100 лет

Входной поток:

возобновление = ресурс * кoэф. возобновления

Выходной поток:

вылов = капитал • улов на ед. капитала

Запас:

капитал(t) = капитал(t - dt) + (инвестиции — амортизация) * dt

Начальная величина запаса:

капитал — 5

Входной поток:

инвестиции = прибыль

или

= вложения в рост, в зависимости от того, что меньше

Выходной поток:

амортизация = капитал / срок службы капитала

Преобразования:

срок службы капитала = 20 лет

вложения в рост = капитал • 10%

прибыль = цена • вылов — капитал • 10%

цена = 1,2, когда улов на ед. капитала высок, затем возрастает до 10 при снижении улова на ед. капитала. Изменение цены происходит по той же нелинейной зависимости, что и в предыдущей модели.
