Базы данных: конспект лекций

Теперь, как мы видим, в отношении «Должности» неключевой атрибут «Оклад» полностью функционально зависит от простого первичного ключа «Код должности» и только от этого ключа.

Заметим, что в отношении «Сотрудники» все четыре неключевых атрибута «Фамилия», «Имя», «Отчество» и «Код должности» полностью функционально зависят от простого первичного ключа «№ табельный». В этом отношении атрибут «Код должности» – внешний ключ, ссылающийся на первичный ключ отношения «Должности».

В данном примере все требования навязаны объявлением простых первичных и внешних ключей, поэтому дальнейшая нормализация не требуется.

Интересно и полезно знать, что на практике обычно ограничиваются приведением баз данных к третьей нормальной форме. При этом, возможно, не навязанными остаются некоторые функциональные зависимости ключевых атрибуты от других атрибутов этого же отношения.

Поддержка таких нестандартных функциональных зависимостей реализуется при помощи уже упоминаемых ранее триггеров (т. е. процедурно, путем написания соответствующего программного кода). Причем триггеры должны оперировать кортежами этого отношения.

5. Нормальная форма Бойса – Кодда (NFBC)

Нормальная форма Бойса – Кодда следует по «сложности» сразу после третьей нормальной формы. Поэтому нормальную форму Бойса – Кодда еще иногда называют просто усиленной третьей нормальной формой (или усиленной 3 NF). Почему же она именно усиленная? Сформулируем определение нормальной формы Бойса – Кодда:

Определение. Базовое отношение находится в нормальной форме Бойса – Кодда тогда и только тогда, когда она находится в третьей нормальной форме, и при этом не только любой неключевой атрибут полностью функционально зависит от любого ключа, но и любой ключевой атрибут должен полностью функционально зависеть от любого ключа.

Таким образом, требование о фактической зависимости неключевых атрибутов от всего ключа целиком и ни от чего другого, кроме как от ключа, распространяется и на ключевые атрибуты.

В отношении, находящемся в нормальной форме Бойса – Кодда, все функциональные зависимости в пределах отношения навязаны объявлением ключей. Однако при приведении отношений баз данных к форме Бойса – Кодда, возможны ситуации, при которых не навязанными функциональными зависимостями оказываются зависимости между атрибутами различных отношений. Поддержка таких функциональных зависимостей при помощи триггеров, оперирующих кортежами различных отношений, сложнее, чем в случае третьей нормальной формы, когда триггеры оперируют кортежами единственного отношения.

Кроме всего прочего, практика проектирования систем управления базами данных показала, что не всегда удается привести базовое отношение к нормальной форме Бойса – Кодда.

Причиной отмеченных аномалий является то, что в требованиях второй нормальной формы и третьей нормальной формы не требовалась минимальная функциональная зависимость от первичного ключа атрибутов, являющихся компонентами других возможных ключей. Эту проблему и решает нормальная форма, которую исторически принято называть нормальной формой Бойса – Кодда и которая является уточнением третьей нормальной формы в случае наличия нескольких перекрывающихся возможных ключей.

Вообще нормализация схемы базы данных способствует более эффективному выполнению системой управления базами данных операций обновления базы данных, поскольку сокращается число проверок и вспомогательных действий, поддерживающих целостность базы данных. При проектировании реляционной базы данных почти всегда добиваются второй нормальной формы всех входящих в базу данных отношений. В часто обновляемых базах данных обычно стараются обеспечить третью нормальную форму отношений. На нормальную форму Бойса – Кодда внимание обращают гораздо реже, поскольку на практике ситуации, в которых у отношения имеется несколько составных перекрывающихся возможных ключей, встречаются нечасто.

Все вышеназванное делает нормальную форму Бойса – Кодда не слишком удобной в использовании при разработке программного кода, поэтому, как уже было сказано ранее, на практике разработчики обычно ограничиваются приведением своих баз данных к третьей нормальной форме. Однако здесь тоже есть своя довольно любопытная особенность. Дело в том, что ситуации, когда отношение находится в третьей нормальной форме, но не находится в нормальной форме Бойса – Кодда крайне редки на практике, т. е. после приведения к третьей нормальной форме обычно все функциональные зависимости оказываются навязанными объявлениями первичных, кандидатных и внешних ключей, так что необходимость в триггерах для поддержки функциональных зависимостей отпадает.

Однако необходимость в триггерах остается для поддержки ограничения целостности, не связанных функциональными зависимостями.

6. Вложенность нормальных форм

Что означает вложенность нормальных форм друг в друга?

Вложенность нормальных форм – это отношение понятий ослабленной и усиленной формы по отношению друг к другу.

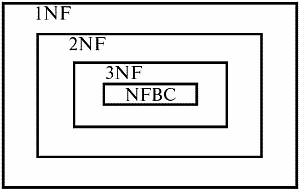

Вложенность нормальных форм полностью следует из их соответствующих определений. Представим диаграмму, иллюстрирующую отношение вложенности известных нам нормальных форм:

Поясним понятия ослабленной и усиленной нормальной формы по отношению друг к другу на конкретных примерах.

Первая нормальная форма является ослабленной по отношению ко второй нормальной форме (да и по отношению ко всем остальным нормальным формам тоже). Действительно, вспоминая определения всех пройденных нами нормальных форм, можно заметить, что требования каждой нормальной формы включали в себя требование принадлежности именно к первой нормальной форме (ведь она входила в каждое последующее определение).

Вторая нормальная форма является усиленной по отношению к первой нормальной форме, но ослабленной по отношению к третьей нормальной форме и нормальной форме Бойса – Кодда. На самом деле принадлежность второй нормальной форме включается в определение третьей, а сама вторая форма, в свою очередь, включает в себя первую нормальную форму.

Нормальная форма Бойса – Кодда является усиленной не только по отношению к третьей нормальной форме, но также и по отношению ко всем остальным, предшествующим ей.

А третья нормальная форма, в свою очередь, является ослабленной только по отношению к нормальной форме Бойса – Кодда.

Лекция № 11. Проектирование схем баз данных

Наиболее распространенным средством абстрактного представления схем баз данных при проектировании на логическом уровне является так называемая модель «сущность – связь». Ее еще иногда называют ER-модель, где ER – аббревиатура английского словосочетания Entity – Relationship, что буквально и переводится как «сущность – связь».
