Итак, при композитной агрегации (при композиции) родительский класс сущностей (или агрегат) связывается с несколькими дочерними классами сущностей (или компонентами). При этом компоненты агрегата (т. е. компоненты родительского класса сущностей) ссылаются на агрегат посредством внешнего ключа, входящего в состав первичного ключа и, следовательно, не могут существовать вне агрегата.

Вообще композитная агрегация представляет собой усиленную форму простой агрегации (о которой мы поговорим чуть дальше). Композиция (или композитная агрегация) характеризуется тем, что:

1) ссылка на агрегат участвует в идентификации компонентов;

2) эти компоненты не могут существовать вне агрегата.

Агрегация (связь, которую мы будем рассматривать дальше) с обязательно не идентифицирующими связями также не позволяет компонентам существовать вне агрегата и поэтому близка по смыслу к описанной выше реализации композитной агрегации.

Построим ключевую диаграмму, описывающую взаимосвязь между одним родительским классом сущностей и несколькими дочерними классами сущностей, т. е. описывающую связь классов сущностей типа композитной агрегации.

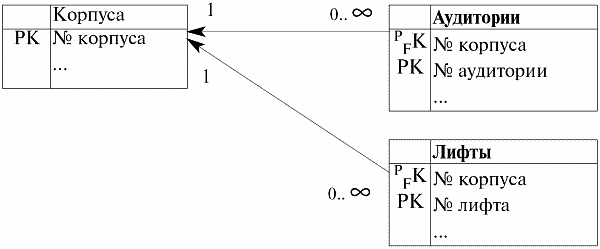

Пусть это будет ключевая диаграмма, изображающая состав корпусов некого учебного городка, включающего в себя корпуса, их аудитории и лифты. Итак, эта диаграмма будет иметь следующий вид:

Итак, рассмотрим только что построенную диаграмму.

Что мы в ней видим?

Во-первых, мы видим, что связь, использованная в этой композитной агрегации, действительно идентифицирующая и действительно не полностью идентифицирующая. Ведь первичный ключ родительского класса сущностей «Корпуса» участвует в формировании первичного ключа дочерних классов сущностей «Аудитории» и «Лифты», но не определяет его полностью. Первичный ключ «№ корпуса» родительского класса сущностей мигрирует во внешние первичные ключи «№ корпуса» обоих дочерних классов, но, кроме этого мигрировавшего, ключа у обоих дочерних классов сущностей существует и свой собственный первичный ключ, соответственно «№ аудитории» и «№ лифта», т. е. составные первичные ключи дочерних классов сущностей лишь частично оказываются сформированными атрибутами первичного ключа родительского класса сущностей.

Теперь разберемся с кратностями связей, соединяющих родительский и оба дочерних класса. Так как мы имеем дело с не полностью идентифицирующими связями, то кратности присутствуют такие: «один» и «много». Кратность «один» присутствует на родительском конце обеих связей и символизирует то, что в списке всех имеющихся корпусов (а класс сущностей «Корпуса» является именно таким списком) каждый номер может встретиться только один, (и не более того) раз. А, в свою очередь, среди атрибутов классов «Аудитории» и «Лифты» каждый номер корпуса может встретиться много раз, так как аудиторий (или лифтов) больше, чем корпусов, и в каждом корпусе – несколько и аудиторий, и лифтов. Таким образом, при перечислении всех аудиторий и лифтов мы неминуемо будем повторять номера корпусов.

И, наконец, как и при рассмотрении предыдущего вида связи, запишем фрагменты операторов создания базовых отношений (или, что одно и то же, классов сущностей) «Аудитории» и «Лифты», причем сделаем это с определением правил поддержания ссылочной целостности типа cascade.

Итак, этот оператор будет выглядеть следующим образом:

Create table Аудитории

…

primary key (№ корпуса, № аудитории)

foreign key (№ корпуса) references Корпуса (№ корпуса)

on update cascade

on delete cascade

Create table Лифты

…

primary key (№ корпуса, № лифта)

foreign key (№ корпуса) references Корпуса (№ корпуса)

on update cascade

on delete cascade;

Таким образом, мы и задали все необходимые первичные и внешние ключи дочерних классов сущностей. Правило поддержания ссылочной целостности мы снова взяли cascade, так как уже описали его как наиболее рациональный.

Теперь приведем пример в табличной форме всех только что рассмотренных нами классов сущностей. Опишем те базовые отношения, которые отразили при помощи диаграммы, в виде таблиц, и для наглядности введем туда некоторое количество показательных данных.

Корпуса – родительское отношение имеет следующий вид:

Аудитории – дочерний класс сущностей:

Лифты – второй дочерний класс сущностей родительского класса «Корпуса»:

Итак, мы можем видеть, каким образом организована информация по всем корпусам, их аудиториям и лифтам в этой базе данных, которую вполне может использовать любое реально существующее учебное заведение.

6. Агрегация

Агрегация – это последний вид связи между классами сущностей, который подлежит рассмотрению в рамках нашего курса. Она также не является рекурсивной, и один из двух ее видов довольно близок по смыслу к уже рассмотренной ранее композитной агрегации.

Итак, агрегация – это взаимосвязь одного родительского класса сущностей с несколькими дочерними классами сущностей. При этом взаимосвязи могут быть описаны связями двух видов:

1) обязательно не идентифицирующими связями;

2) необязательно не идентифицирующими связями.

Напомним, что при обязательно не идентифицирующих связях некоторые атрибуты первичного ключа родительского класса сущностей переносятся в неключевой атрибут дочернего класса, и при этом Null-значения для всех атрибутов мигрирующего ключа запрещены. А при не обязательно не идентифицирующих связях миграция первичных ключей происходит по точно такому же принципу, но при этом Null-значения для некоторых атрибутов мигрирующего ключа разрешены.

При агрегации, родительский класс сущностей (или агрегат) связывается с несколькими дочерними классами сущностей (или компонентами). Компоненты агрегата (т. е. родительского класса сущностей) ссылаются на агрегат посредством внешнего ключа, не входящего в состав первичного ключа, и, следовательно, в случае не обязательно не идентифицирующих связей, компоненты агрегата могут существовать вне агрегата.

В случае использования агрегации с обязательно не идентифицирующими связями компонентам агрегата не позволяется существовать вне агрегата, и в этом смысле агрегация с обязательно не идентифицирующими связями близка к композитной агрегации.

Теперь, когда стало понятно, что собой представляет связь типа агрегации, построим ключевую диаграмму, описывающую работу этой связи.

Пусть наша будущая диаграмма описывает маркированные компоненты автомобилей (а именно двигатель и шасси). При этом, будем считать, что списывание автомобиля предполагает и списывание шасси вместе с ним, но не предполагает одновременное списывание двигателя.

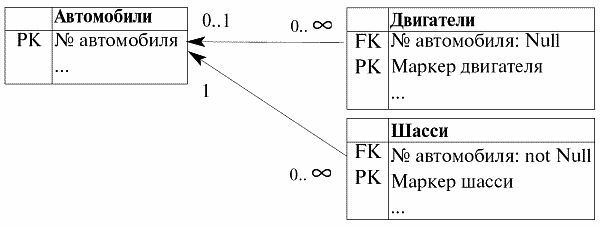

Итак, наша ключевая диаграмма имеет следующий вид:

Итак, что же мы видим на этой ключевой диаграмме?
