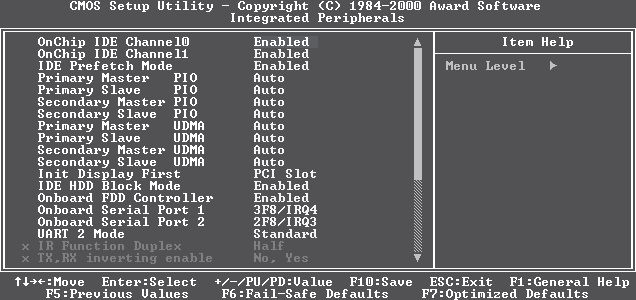

Рис. 6.2. Раздел Integrated Peripherals

Количество доступных в этом разделе параметров зависит от количества тех или иных периферийных устройств в конкретной модели системной платы. Оперативная память

Оперативная память – один из важнейших компонентов системы, оказывающих заметное влияние на скорость и стабильность работы компьютера. Модули памяти работают по сложным алгоритмам и требуют правильной установки значений рабочих частот и различных временных интервалов.

Оперативная память работает по управляющим сигналам от контроллера памяти, который вырабатывает последовательность сигналов с некоторыми задержками между ними. Задержки необходимы для того, чтобы модуль памяти успел выполнить текущую команду и подготовиться к следующей. Эти задержки называют таймингами и обычно измеряются в тактах шины памяти. Среди всех таймингов наибольшее значение имеют следующие: CAS Latency (tCL), RAS# to CAS# delay (tRCD), RAS# Precharge (tRP) и Active to Precharge Delay (tRAS).

В большинстве случаев нет необходимости устанавливать частоты и тайминги вручную, поскольку в современных модулях памяти все необходимые параметры задаются автоматически. В каждом модуле памяти есть специальный чип под названием SPD (Serial Presence Detect), в котором и записаны оптимальные значения для конкретного модуля. При желании можно отключить автоматическую настройку и задавать все параметры вручную. При этом можно повысить производительность системы, увеличив рабочие частоты или уменьшив тайминги, правда, вам придется взять на себя всю ответственность за стабильность ее работы.Количество доступных параметров для настройки оперативной памяти может сильно отличаться для разных моделей системных плат, даже выполненных на одном и том же чипсете. Обычно это несколько наиболее важных параметров (см. рис. 6.1), а все остальные устанавливаются автоматически. Для любителей оптимизации и разгона есть платы со множеством настроек, но они и более дорогие.

DRAM Timing Selectable, Timing Mode

Это основной параметр для настройки оперативной памяти, с помощью которого выбирается ручной или автоматический режим.

Возможные значения:

■ By SPD (Auto) – параметры модулей памяти устанавливаются автоматически с помощью данных из чипа SPD; это значение по умолчанию, и без особой необходимости менять его не следует;■ Manual – параметры модулей памяти устанавливаются вручную. При выборе этого значения можно изменять установки рабочих частот и таймингов.

SDRAM Timing by SPD, Configure SDRAM by SPD, Memory Timing by SPD

Смысл этих параметров полностью аналогичен рассмотренному выше DRAM Timing Selectable, а возможные значения будут такими:

■ Enabled (On) – параметры оперативной памяти устанавливаются автоматически в соответствии с данными SPD;■ Disabled (Off) – оперативная память настраивается вручную.

Memory Frequency for, DRAM Frequency, Max Memclock, Memclock Index Value

Параметр устанавливает частоту, на которой будут работать модули оперативной памяти. Эта частота в большинстве случаев задается автоматически в соответствии с информацией из SPD. Настраивая вручную, можно заставить память ускориться, однако далеко не каждый модуль при этом будет работать стабильно.

Возможные значения:

■ Auto – частота оперативной памяти устанавливается автоматически в соответствии с данными SPD (по умолчанию);

■ 100, 120, 133 (РС100, РС133) – возможные значения для памяти SDRAM;■ 200, 266, 333,400, 533 (DDR266, DDR333, DDR400, DDR533) – возможные значения для памяти DDR.

CAS# Latency, tCL, DRAM CAS# Latency, SDRAM CAS Latency Time

Параметр устанавливает задержки между подачей сигнала выборки столбца (CAS#) и началом передачи данных.Возможные значения – 1,5; 2; 2,5; 3. Меньшие значения соответствуют более быстрой памяти, однако не все модули могут работать при таких значениях.

...

ПРИМЕЧАНИЕ

В некоторых версиях BIOS к числовому значению этого и последующих параметров добавляется единица измерения, например ЗТ (3 DRAM Clocks).

tRCD, RAS# to CAS# delay, SDRAM RAS-to-CAS Delay

Параметр изменяет время задержки между сигналом выборки строки (RAS#) и сигналом выборки столбца (CAS#).

Возможные значения – 2, 3, 4, 5, 6, 7. Чем меньше значение tRCD, тем быстрее доступ к ячейке, однако, как и в случае CAS Latency, слишком низкие значения могут привести к нестабильной работе памяти.

tRP, DRAM RAS# Precharge, RAS Precharge, SDRAM RAS Precharge, Row Precharge Time

Параметр задает минимально допустимое время, чтобы подзарядить строку после ее закрытия.Возможные значения – 2, 3, 4, 5. При меньших значениях этого параметра память работает быстрее, но слишком низкие могут привести к ее нестабильности.

tRAS, Active to Precharge Delay, DRAM RAS# Activate to Precharge, Min RAS# Active Time

Параметр устанавливает минимальное время между командой активизации строки и командой закрытия, то есть такое время, в течение которого строка может быть открыта.

Возможные значения – 5, 6, 7, 8, 9, 10. Чтобы увеличить производительность, попробуйте установить минимальное значение tRAS или же подберите его экспериментально.

DRAM Command Rate, 1Т/ 2Т Memory Timing

Параметр устанавливает задержку при передаче команд от контроллера к памяти.

Возможные значения:

■ 2Т (2Т Command) – величина задержки равна двум тактам, что соответствует меньшей скорости, но большей надежности работы памяти;■ IT (IT Command) – задержка в один такт увеличивает скорость оперативной памяти, однако не всякая система может при этом нормально работать.

2Т Command

Параметр полностью аналогичен рассмотренному выше DRAM Command Rate, но имеет следующие значения:

■ Auto – задержка команд устанавливается в соответствии с данными SPD;

■ Enabled – установлена задержка в 2 такта;■ Disabled – установлена задержка в 1 такт.

Bank Interleave

Параметр задает режим чередования при обращении к банкам памяти, который ускоряет ее работу.

Возможные значения:

■ Auto – режим чередования настраивается автоматически;

■ 2 Way, 4 Way – одно из этих значений устанавливает двух– или четырехбанковый режим чередования; рекомендуется использовать 4 Way как обеспечивающий наибольшую производительность;■ Disable – режим чередования отключен, что снизит пропускную способность памяти.

DRAM Burst Length, Burst Length

Параметр устанавливает размер пакета данных при чтении из оперативной памяти.Возможные значения – 4, 8. Они определяют длину пакета данных. При 8 теоретически должна обеспечиваться большая производительность памяти, но на практике разница может оказаться незаметной.

Write Recovery Time

Параметр определяет задержку после записи в память. Такая задержка необходима, чтобы корректно завершить цикл записи.

Возможные значения – 2Т, ЗТ. Меньшие значения соответствуют большей производительности работы памяти, однако на практике существенных различий замечено не было.Шина AGP

Шина AGP – это скоростной вариант PCI, специально оптимизированный для трехмерных графических ускорителей. Первая версия шины работала на частоте 66 МГц с пропускной способностью 266 Мбайт/ с (режим AGP 1х) или 533 Мбайт/ с (режим AGP 2х). Позже появился режим AGP 4х, а затем и AGP 8х, в котором скорость обмена данными составляла уже 2 Гбайт/с.Ее параметры могут быть собраны в BIOS в отдельном подразделе.

AGP Capability, AGP Mode, AGP Transfer Mode

Параметр устанавливает скорость передачи данных по шине AGP.

Возможные значения:

■ Auto – нужный режим выбирается автоматически; будет установлено такое значение, которое поддерживается и шиной AGP, и видеоадаптером;■ 1X, 2Х, 4Х, 8Х – варианты режимов для видеоадаптера; в списке будут только те значения, которые поддерживаются шиной AGP. Если в работе видеоадаптера есть ошибки, можно попробовать более низкие значения скорости.

AGP4X Mode Параметр встречается в системных платах, поддерживающих только AGP 1х/2х/4х, и разрешает использовать режим 4х (значение Enabled (On) ) или запрещает его (значение Disabled (Off)).

AGP 2Х Mode Параметр встречаются в более старых компьютерах и аналогичен AGP 4Х Mode.

AGP Aperture Size

Параметр устанавливает максимальный размер оперативной памяти, который разрешено использовать видеоадаптеру для хранения своих текстур.Возможные значения – 8, 16, 32, 64, 128, 256. Рекомендуется устанавливать значение, приблизительно равное половине объема оперативной памяти. Это не уменьшает количество доступной оперативной памяти, поскольку видеоадаптер обращается к ней только по мере необходимости.

AGP Fast Write Этот параметр разрешает быструю запись, при которой процессор отправляет данные непосредственно в память видеоадаптера, минуя системную память. Для современных адаптеров эту функцию рекомендуется разрешить, установив значение Enabled (On). При нестабильной работе видеоадаптера, в частности при разгоне, быструю запись лучше запретить, выбрав значение Disabled (Off).

AGP Master 1 W/S Read Параметр определяет величину задержки при чтении данных на шине AGP. При установке значения Enabled (On) задержка будет равна одному такту, что рекомендуется для большинства современных видеоадаптеров. При возникновении ошибок в работе видеоадаптера можно попробовать увеличить задержку до двух тактов, установив значение Disabled (Off).
