IDE DMA Transfer Access Параметр разрешает или запрещает использовать режим прямого доступа к памяти (DMA) для всех жестких дисков IDE. Для современных жестких дисков рекомендуется включить этот параметр, установив значение Enabled (On).
IDE HDD Block Mode Параметр управляет блочным режимом работы IDE-контроллера, при котором скорость обмена данными увеличивается за счет передачи сразу нескольких секторов с данными. При значении Enabled (On) оптимальный размер блока подбирается автоматически, при Disabled (Off) блочный режим отключен.
IDE Prefetch Mode Этот параметр разрешает или запрещает выполнять упреждающую выборку данных IDE-контроллером. Для более быстрого обмена данными
IDE Burst Mode, IDE Bursting
Установив для этого параметра значение Enabled (On), можно повысить производительность жесткого диска за счет более эффективного использования кэш-памяти в накопителе. Он также сокращает временные задержки между отдельными циклами чтения или записи.

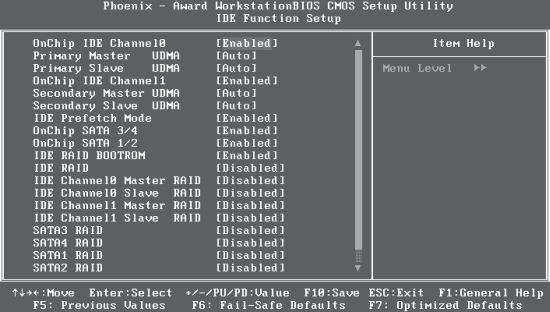

Контроллеры Serial ATA и RAIDПрактически на всех современных платах есть встроенные контроллеры Serial ATA и RAID. Параметры для их конфигурации нередко выделяют в отдельный подраздел (рис. 6.3).
On-Chip Serial ATA, On-Chip SATA Mode, ATA/IDE Configuration
Параметр настраивает режим совместного использования накопителей SAT А и IDE.
Возможные значения:
■ Disabled – контроллер Serial ATA отключен; используются только жесткие диски IDE;
■ Auto – BIOS автоматически определит все подключенные накопители SATA и IDE, после чего установит им доступные режимы Master/Slave;
■ Combined Mode (Legacy Mode) – режим совместного использования дисков SATA и IDE, поддерживающий до четырех накопителей и совместимый с MS-DOS и Windows 98/Me. Для дисков SATA нужно дополнительно назначить эмуляцию одного из стандартных IDE-каналов с помощью параметров Serial ATA Port0/ 1 Mode;
■ Enhanced Mode (Native Mode) – расширенный режим совместного использования дисков SATA и IDE, поддерживающий до шести накопителей; он не поддерживается операционными системами Windows 98/Me;
■ SATA Only – используются только диски SATA, которым автоматически назначаются режимы Primary Master и Secondary Master.Onboard IDE Operate Mode
Параметр похож на предыдущий и выбирает режим совместимости контроллеров SATA и IDE.
Возможные значения:
■ Compatible Mode – режим совместимости с операционными системами MS-DOS, Windows 9x/NT4.0;
■ Enhanced Mode – расширенный режим, который рекомендуется для операционных систем Windows 2000/ХР/2003.Enhanced Mode Support On
Параметр уточняет конфигурацию накопителей при выбранном расширенном режиме.
Возможные значения:
■ S-ATA – в этом случае для операционных систем Windows 2000/ХР/2003 будут доступны все накопители, а для MS-DOS, Windows 9x/NT4.0 – только диски IDE (P-ATA); устанавливается по умолчанию;
■ P-АТА, P – ATA+S-ATA – рекомендуется только для опытных пользователей; если при этих режимах возникают проблемы, нужно вернуть значение по умолчанию.IDE Port Settings
Параметр служит для дополнительной конфигурации накопителей SATA и IDE при выбранном режиме совместимости со старыми операционными системами.
Возможные значения:
■ Primary, P-ATA+S-ATA – используются IDE-накопители, подключенные к первичному каналу, а также SATA-диски;
■ Secondary, P-ATA+S-ATA – используются IDE-накопители, подключенные к вторичному каналу, а также SATA-диски;
■ P-ATA Ports Only – используются только IDE-накопители, a SATA-порты отключены.РАТА IDE Mode, РАТА IDE Set to
Параметр
похож на предыдущий, но характерен для системных плат, где чипсет поддерживает только один канал для подключения обычных IDE-дисков.Возможные значения:
■ Ch.1 Master/Slave, Secondary, IDE2 – IDE-диски будут иметь обозначения Secondary Master и Secondary Slave;
■ Ch.0 Master/Slave, Primary, IDE1 – IDE-диски будут иметь обозначения Primary Master и Primary Slave.SATA Port 0/2 Set to, SATA Port 1/3 Set to, SATA Port Эти параметры показывают, какой из каналов IDE будет использоваться SATA-дисками, и устанавливаются автоматически в зависимости от значения параметра РАТА IDE Mode.
SATA RAID/AHCI Mode, SATA Mode, Configure S ATA As
Параметр настраивает режим работы встроенного контроллера Serial ATA.
Возможные значения:
■ Standard IDE (Disabled) – накопители SATA будут работать в режиме, совместимом с IDE;
■ RAID – это значение нужно выбирать при создании RAID-массивов, и оно доступно только при выбранном параметре On-Chip Serial ATA в значении Enhanced Mode;
■ АН CI (Advanced Host Controller Interface) – режим расширенных возможностей контроллера SATA, который поддерживается в дисках стандарта Serial АТА2.ВНИМАНИЕ
Конфигурация контроллера Serial ATA может привести к тому, что операционная система перестанет загружаться. В таком случае нужно вернуть прежнее значение параметра или переустановить Windows (можно в режиме восстановления).
SATA1/SATA2
Эти параметры управляют интегрированным контроллером Serial ATA, отвечающим за работу портов SATA1 и SATA2.
Возможные значения:
■ Enabled (On) – котроллер Serial ATA включен;
■ Disabled (Off) – котроллер Serial ATA отключен.
Порты SAT A3 и SATA4 включают и отключают аналогичный параметр SATA3/SATA4.
IDE/SATA RAID function, Raid Function, RAID Enabled
Параметр включает (значение Enabled (On)) и отключает (Disabled (Off)) интегрированный RAID-контроллер.
Кроме контроллеров RAID, интегрированных в южный мост чипсета, на многих системных платах есть дополнительные RAID-контроллеры сторонних разработчиков. Чтобы включить такой контроллер в BIOS, обычно есть специальный параметр с одним из следующих названий:
■ VIA SATA Raid Utility;
■ OnBoard SH3114 RAID;
■ Onboard Promise Controller;
■ Intel RAID Technology.ПРИМЕЧАНИЕ
Для дальнейшей настройки RAID-массива нужно воспользоваться утилитой настройки RAID, которая обычно описана в инструкции к системной плате.
SATA1 RAID, SATA2 RAID, SATA3 RAID, SATA4 RAID
Эти параметры доступны только после включения интегрированного RAID-контроллера и позволяют указать, какие из дисков Serial ATA будут работать в режиме RAID.
Возможные значения:
■ Enabled (On) – выбранный SATA-диск будет работать в режиме RAID (для дальнейшей конфигурации RAID-массива нужна утилита RAID);
■ Disabled (Off) – выбранный SATA-диск будет работать, как обычный IDE-диск.
В режиме RAID могут работать не только SATA-диски, но и обычные накопители с интерфейсом IDE, и для них есть аналогичные параметры: IDE Primary/ Secondary Master/Slave RAID.
Шина USB
Интерфейс USB сегодня стал общепринятым стандартом для подключения к системному блоку различных внешних устройств. В старых компьютерах было всего два разъема USB, расположенных на задней панели системного блока. У современных компьютеров их может быть шесть, восемь и более, причем располагаются они как на задней, так и на передней панели системного блока.
