Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

ФРЕГАТ MONGINSIDI

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Samadikun (б. John R. Perry] 341 Ф. «Avondale Marine Ways» (США) 01.10.57 29.07.58 05.05.59

Martadinata (б. Charles Berry) 342 Ф. «American S.B. Со», Толедо (США) 29.10.58 17.03.59 25.11.59

Monginsidi (б. Claud Jones) 343 Ф. «Avondale Marine Ways» (США) 01.07.57 27.05.58 10.02.59

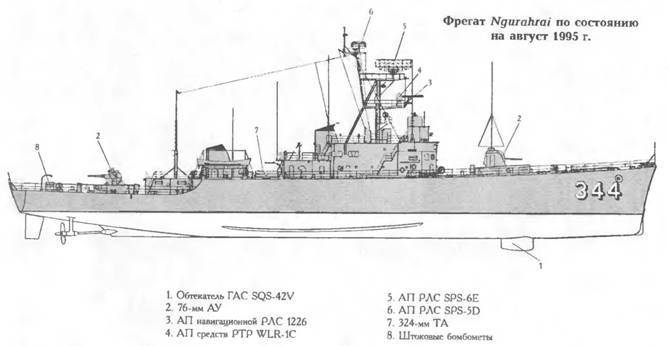

Ngurahrai (б. McMorris) 344 Ф. «American S.B. Со», Толедо (США) 05.11.58 26.05.59 04.03.60

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 1720

полное…1968

Главные размерения, м:

длина наибольшая…95

ширина наибольшая…1,8

средняя осадка при полном водоизмещении… 5,5

Главная энергетическая установка:

тип…дизельная

количество х тип ДА, -

–  суммарная мощность, л.с…2 х 38 TD 8-1/8-12-7 ООО

количество гребных винтов…1 ВРШ

Скорость хода наибольшая, уз…22

Дальность плавания ходом 18 уз, мили…3 ООО

Экипаж, чел. (в том числе офицеров)… 171 (12)

Вооружение:

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 x 1 -76/50 (Mk 34) ^l*, 1 х I - 76/ 50 (Мк 34)

СУ…Мк 70 мод. 2 с РЛС SPG-52

количество АУ х стволов (тип АУ)… 1 х 2 - 37/67 («В-11»)^2*

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32)

боекомплект… 12 торпед Мк 46 мод. 5

СУ…Мк 105

штоковые бомбометы 2

Радиоэлектронное:

РЛС обнаружения ВЦ… SPS-6E

РЛС обнаружения НЦ… SPS-5D, SPS-4:

РЛС навигационная… тип 1226

средства РТР… WLR-1C^4*

ГАС с подкильной антенной…EDO-1 SQS-45V l1 SQS-39V ^6*. SOS-42V ^3*

^1* На Martadinata.

^2* Кроме Martadinala

^3* На Ngurahrai

^4* Кроме Samadikun

^5* На Samadikun.

^6* На Monginsidi

Фрегаты типа Claud Jones были построены в США в конце 50-х годов. Samadikun передали ВМС Индонезии 20 февраля 1973 г., Martadmata - 31 января 1974 г, Monginsidi и Ngurahrai- 16 декабря 1974 г. В 1979-1982 гг. фрегаты прошли капитальный ремонт на Филиппинах. Корпус корабля стальной, с удлиненным полубаком, имеющий на большей части своей д\ины двойное дно. Надстройки выполнены из магниево-алюминиевых сплавов. ГЭУ расположена в двух отсеках. Между двумя МО находится отсек вспомогательных механизмов с двумя ДГ, муфтами и редуктором. При передаче Индонезии с кораблей был убран бомбомет «Hedgehog» и 25-мм АУ. По мнению специалистов, данные фрегаты не способны эффективно решать поставленные перед ними задачи из-за малой скорости полного хода и высокой шумности дизелей. Кроме того, в настоящее время их вооружение морально устарело.

Тип Martha Kristina Tiyahahu (Tribal) - 3 единицы

ФРЕГАТ HASANUDDIN

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

Martha Kristina Tiyahahu (б. Zulu) 331 Ф. «Alex Stephen amp; Sons Ltd» (Великобритания) 13.12.0U 03.07.62 17.04.64

Wilhelmus Zakarias Yohannes (б. Gurkha) 332 Ф. a J.I. Thornycroft Ltd)›, Вулстон (Великобритания) 03.11.58 11.07.60 13.02.63

Hasanuddin (б. Tartar) 333 Ф. «Н.М. Dockyard»(Девонпорт (Великобритания) 22.10.59 19.09.60 26.02.62

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 2 300

полное… 2 700

Главные размерения, м:

длина наибольшая (по КВЛ)… 106,7 (109,7)

ширина наибольшая… 13

осадка при полном водоизмещении…3,8

осадка наиболее выступающей частью… 5,5

Главная энергетическая установка:

тип… комбинированная парогазотурбинная

с совместной работой ПТА и ГТД

количество х тип ГТЗА -

–  суммарная мощность, л.с… 1 х «Parsons-Metrovick» - 12 500

количество х тип главных котлов

(параметры пара)… 1 х «Babcock amp; Willcox» (38,7 кг/см5; 450oС)

количество х тип ГТД -

–  суммарная мощность, л.с… 2 х G-6 - 7 500

количество гребных винтов…1 ВРШ

Скорость хода, уз:

наибольшая… 25

наибольшая под ГТД…17

Дальность плавания ходом 12 уз, мили… 5 400

Экипаж, чел. (в том числе офицеров)… 267 (24)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса…«Mistral»

количество ПУ х направляющих (тип ПУ)…1x2 («Simbad»)

СУ…GWS 21

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2x1 - 114/45 («Vickers)›)

СУ…MRS 3 с РЛС тип 903

количество АУ х стволов (тип АУ)…I х 2 -20-мм («Oerlikon»)

количество АУ х стволов (тип АУ)… 2 х 1 - 12,7-мм

Противолодочное-

количество РБУ х стволов (тип РБУ)…1 а 3 -305-мм («Limbo» Mk 10)

боекомплект… 24 РГБ

Авиационное:

количество х тип вертолетов… 1 х «Wasp»

оборудование ВПП…на надстройке, складная

Радиоэлектронное:

РЛС обнаружения ВЦ…тип 965

РЛС обнаружения НЦ…тип 993

РЛС навигационная… тип 978

средства РТР…UA-9

пассивные средства РЭП

(количество ПУ х направляющих)…«Corvus» (2x8 - 128-мм)

ГАС с подкильной антенной…тип 177 и 170В

ГАС классификации цели…тип 162

Корабли типа Tribal были построены в Великобритании в середине 60-х годов. Это была одна из попыток получить многоцелевой фрегат с некоторым преобладанием функций ПВО. Считалось, что ГТД, при необходимости, обеспечат кораблю высокую скорость хода, а ПТУ - максимально возможную дальность плавания. Martha Kristina Tiyahahu передали ВМС Индонезии 2 мая 1985 г., Wilhelmus Zakarias Yohannes - 16 октября 1985 г., Hasanuddin~3 апреля 1986 года. Перед переходом в Юго-Восточную Азию все корабли были капитально отремонтированы на верфи фирмы «Vosper Thorny-croft».
