РЛС обнаружения НЦ и навигации… SPS-55
РЛС навигационная…«Furuno»
система целеуказания… WDS Мк 13/2
СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод. 2
с РЛС WM 28 (для ПКР и АУ) и РЛС SPG-60 (для ЗРК)
ПРИ системы ТАСAN…URN-25
комплекс РЭБ…SLQ-32 (V) 2
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6- 130-мм)
ГАС с подкильной антенной…SQS-56
система противоторпедной защиты…Т-Мк 6 «Fanfare», SLQ-25 «Nixie»

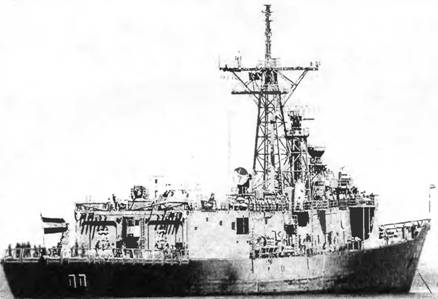

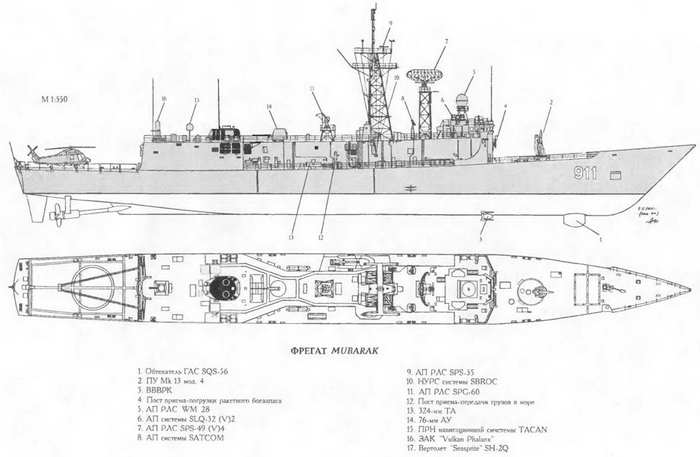

Mubarak был передан 18 сентября 1996 г., Taba- 28 сентября 1996 г., Sharm el Sheikh - 31 марта 1998 г., а Toushka-30 сентября 1998 г. Первые два корабля пришли в Египет в середине 1997
Тип El Nasser (Jianghu I)

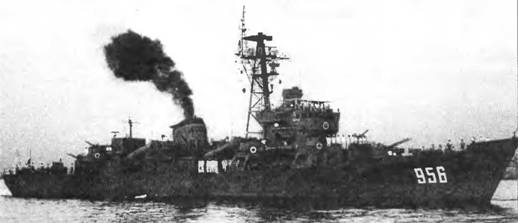

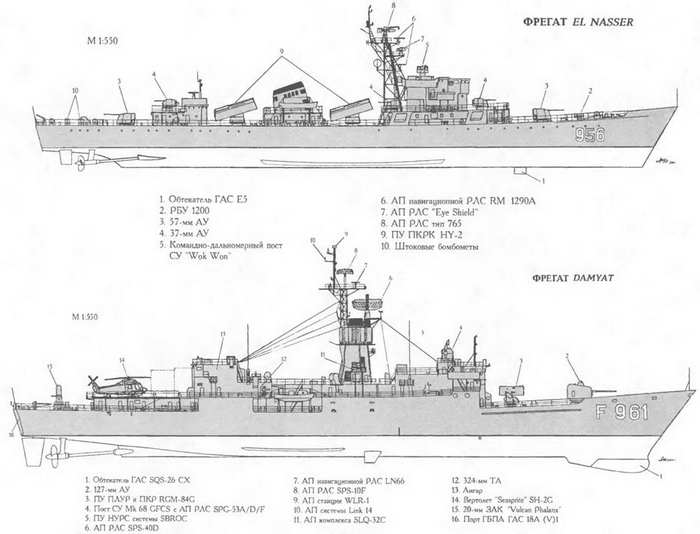

ФРЕГАТ EL NASSER
Название № Завод- строитель Передача из состава ВМС КНР Вступление в состав ВМС Египта
Najim Al Zaffer 951 «Hutong»(Шанхай Сентябрь 1984 г. 27.10.84
El Nasser 956 То же Март 1985 г 16.04.85
Водоизмещение, т:
стандартное… 1425
полное…,… 1702
Главные размерения, м:
длина наибольшая… 103,2
ширина наибольшая… 10,8
осадка при полном водоизмещении…3,1
Главная энергетическая установка:
тип…дизельная
количество х тип ДД -
– суммарная мощность, л.с…2 х 12Е 390- 14 400
количество гребных винтов…•…2 ВРШ
Скорость хода наибольшая, уз…26
Дальность плавания ходом 15 уз, мили 4 000
Экипаж, чел. 195 Вооружение
Комплекс противокорабельных ракет:
тип комплекса…HY - 2
количество ПУ х направляющих (тип ПУ)…2x2 (ангар)
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 2 x 2 57/70
количество АУ х стволов (тип АУ)… 6x2 37/63 (В- 11М)
CY…«Wok Won» (тип 752А)
Противолодочное:
количество РБУ ‹стволов (тип РБУ)… 2 х 5-252-мм (РБУ 1200)
штоковые бомбометы…4
Минное:
количество мин… 60 (БМБ -2)
Радиоэлектронное:
РЛС обнаружения ВЦ…тип 765
РЛС обнаружения НЦ… «Еуе Shield»
РЛС обнаружения НЦ и УО… «Square Tie»
РЛС УО…«Fog Lamp»
РЛС навигационная…RM 1290А
Средства РЭБ «SpA Beta» или «Triton» I АС с подкильной антенной.… Е 5
Представляют собой экспортную модификацию 2-й подсерии китайских фрегатов типа Jianghu I (тип 053). 27 кораблей этого типа находятся в составе ВМС КНР (см. соответствующий раздел справочника) и один -в составе ВМС Бангладеш. Фрегаты, переданные Египту, являются соответственно 17-м и 18-м кораблями серии Согласно планам модернизации, утвержденным еще в 1994 г., на кораблях должны были быть установлены БИУС, оптоэлектронная система управления огнем «Naja» и ВПП. За счет демонтажа кормовых надстроек и 57-мм артиллерийской установки предполагалось обеспечить базирование вертолета типа SH-2G «Seasprite». Однако эти работы даже не начинались.
Тип Damyat (Knox) - 2 единицы
ФРЕГАТ RASHEED
Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания
Damyat (б. Jesse L. Brown) 961 Avondale Shipyard 08.04.71 18.03.72 17.02.73 В ВМС США FF 1089
Rasheed (б. Moinestere) 966 To же 25.08.72 12.05.73 02.11.74 В ВМС США FF1097
Водоизмещение, т:
стандартное…3 011
полное… 4 220
Главные размерения, м:
длина наибольшая… 134
ширина наибольшая… 14,3
осадка при полном водоизмещении… 4,6
осадка наиболее выступающей частью… 7,8
Главная энергетическая установка:
тип…КТУ
количество х тип ТЗА -
– суммарная мощность, л.с… 1 х «Westmghouse» -35 000
количество х тип главных котлов
(параметры пара).. 2 х «Babcock amp; Willcox»
(84,4 кг/см'; 510°С)
количество гребных винтов. 1 ВФШ
Скорость хода наибольшая, уз… 27
Дальность плавания ходом 20 уз, мили… 4000
Экипаж, чел. (в том числе офицеров)… 288 (17)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… «Harpoon»
ПУ…,…2 направляющие
в ПУ Mk 112 ПАРК ASROC
СУ…SWG-1A
Противолодочный ракетный комплекс:
тип комплекса…ASROC
количество ПУ * направляющих (ПУ)… 1 х 8 (Мк 112)
боекомплект…8 ПКР RGM-84G + 8 ПЛУР
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)… 1 x 1 - 127/54 (Мк 42 мод. 9)
СУ…Мк 68 GFCS с РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ)…1 х I-20-мм (Мк 15 «Vulcan Phalanx»)
Противолодочное:
количество ТА х труб (тип ТА)…4 х 1- 324-мм (Мк 32 мод. 5)
боекомплект…8 торпед Мк 46 мод.5
СУ противолодочного оружия…Мк 114 мод. 1 б
Авиационное.
количество х тип вертолетов…1 х SH-2G «Seasprite»
оборудование ВПП…светотехническое
тип ангара…телескопический
Радиоэлектронное:
БИУС…FRISTS с системой Link 11
РЛС обнаружения ВЦ…SPS-40D
РЛС обнаружения НЦ… SPS-67
РЛС навигационная…LN66
средства РТР… WLR-1, WLR-6
комплекс РЭБ… SLQ-32 (V)2
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антенной…SOS-26 СХ
система противоторпедной защиты…Т-Mk 6 «Fanfare», SLQ-25 «Nixie»
Данные корабли были проданы в соответствии с договором, заключенным в июле 1993 г. между правительствами США и Египта. Оба фрегата прибыли в Александрию 27 июля 1994 г. Они относятся к многоцелевым фрегатам ВМС США типа Knox, строившихся в период с 1969 по 1975 гг. В американском флоте эти корабли предназначались для эскортирования конвоев в океане, в условиях угрозы со стороны средств воздушного нападения, а также борьбы с подводными лодками (в первую очередь советскими АПЛ). Кроме того, они могли наносить удары по береговым объектам, оказывать огневую поддержку десантам и наносить удары по надводным кораблям противника. Предполагается демонтаж ASROC и установка отдельной ПУ для ПКР «Harpoon», а также замена РТВ.
