Тип Ulsan (пр. HDF-2000) - 9 единиц
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Ulsan FF951 Верфь «Hyndai», Ульсан 01.01.79 08.04.80 01.01.81
Seoul FF952 To же 01.01.82 01.01.84 30.06.85
Chung Nam FF953 Верфь «Korea SEK», Пусан 01.01.84 01.01.85 01.06.86
Masan FF 955
Keong Buk FF 956 Верфь «Daewoo», Окпо 01.01.84 15.01.86 30.05.86

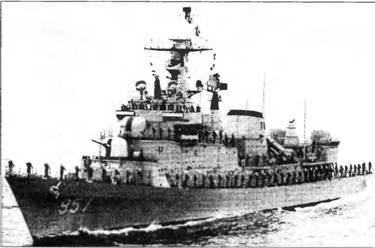

Jeong Nam FF957 Верфь «Hyndai», Ульсан 01.01.86 19.04.88 17.06.89
Che Ju FF958 Верфь «Daewoo», Окпо 01.01.86 03.05.88 01.01.90
Busan FF959 Верфь «Hyndai», Ульсан 01.01.90 20.02.92 01.01.93
Chung Ju FF 961 Верфь «Daewoo», Окпо 01.01.90 20.03.92 01.06.93
Водоизмещение, т:
стандартное… 1496, 1940 1*
полное… 2 180, 2 300,ф
Главные размерения, м:
длина наибольшая (по КВЛ)… 105 (98,0)
ширина наибольшая… 11,5
осадка при полном водоизмещении…3,5
Главная энергетическая установка:
тип…дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с… 2 х LM 2500 - 54 400
количество х тип ДД,-
– суммарная мощность, л.с…2 х 16V 538 ТВ82 -7 200
количество гребных винтов…2 ВРШ
Скорость хода, уз:
наибольшая…более 35
под ДД,… 18
Дальность плавания, мили:
ходом 15 уз… 4 000
ходом 35 уз…900
Экипаж, чел. (в том числе офицеров)… 150 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…«Harpoon»
количество ПУ х направляющих (тип ПУ)…2 х 4 (Мк 141)
боекомплект…8 ПКР RGM-84C
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)…2 х 1 -76/62 («ОТО Breda Compact)))
количество АУ х стволов (тип АУ)…2 х 2 - 40/70 («Breda Compact))) 1*
количество АУ х стволов (тип АУ)…4 х 2 - 30/75 («Emerlec») 2*
резервная ОЭСУ…«Radames» 2400 LIROD 2*
Противолодочное:
количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 5)
боекомплект (тип торпед)… 6 (Мк 46 мод. 1)
количество бомбосбрасывателей…2
боекомплект… 12 ГБ
Радиоэлектронное:
БИУС…WSA 423 1* и KN-NTDC 2*
с системой Link 11, НК ISDL 2*
РЛС обнаружения ВЦ и НЦ…DA 05
РЛС обнаружения НЦ…ZW 062*
РЛС обнаружения ВЦ и НЦ…тип 1810 2*
РЛС обнаружения ВЦ и НЦ…WN28 1
РЛС навигационная и обнаружения НЦ…SPS-10S 1*
СУ ПКР и АУ…ST 1802 WM25
средства РТР…ULQ-11К
пассивные средства РЭП
(количество ПУ х направляющих)…SRBOC Мк 36 (4 х 6 - 130-мм)
ГАС с подкильной антенной… DE 1167 PHS-32 2*
система противоторпедной защиты…SLQ-25/«Nixie»
ПРН спутниковой навигационной
системы TACAN…SRN 15, WSC3 SАТСОМ 3*1* С FF 957 по FF961.
2* С FF951 по FF 956.
3* На FF 957.
Первые большие боевые корабли, полностью спроектированные и построенные в Корее. У фрегатов типа Ulsan стальной корпус с двойным дном на большей части длины, со смешанным набором; разделен водонепроницаемыми переборками на 11 отсеков. Надстройки выполнены из алюминиевых сплавов. ЭЭУ включает четыре ДГ мощностью по 400 кВт каждый.
По мнению специалистов, Ulsan не способен эффективно решать поставленные перед ним задачи из-за слабого контура ПВО.
ЛИВИЯ
Фрегаты типа Al Наш являются самыми крупными боевыми кораблями ВМС Ливии (Арабской республики Джамахерия). Предназначены для действий в составе поисково-ударных групп вместе с малыми ракетными кораблями.
Тип Al Hani (пр. 1159ТР) - 2 единицы
ФРЕГАТ AL HANI
Название № Завод-строитель Закладка Спуск на воду Вступление в строй
Al Hani (до 07.03.86 СКР-201 ЧФ СССР) Ґ212 ССЗ «Красный металлист», Зеленодольск (Татарстан) 22.09.82 27.04.85 30.12.85
Al Qirdabiyan (до 01.04.87 СКР-195 ЧФ СССР) F213 То же 18.04.85 27.04.86 25.12.86
Водоизмещение, т:
стандартное… 1596
полное… 1700
Главные размеренна, м:
длина наибольшая…96,4
ширина наибольшая… 12,6
осадка при полном водоизмещении…3,5
Главная энергетическая установка:
тип…дизель-газотурбинная, с возможной
совместной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с…1 х М-8В - 18 ООО
количество х тип ДД -
– суммарная мощность, л.с…2 х В-68- 15 820
количество гребных винтов…3 ВФШ
Скорость хода наибольшая, уз…28
Дальность плавания ходом 14 уз, мили… 3 800
Экипаж, чел… 120
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса…,…П-20
количество ПУ х направляющих (тип ПУ)…2 х 2 (ТПК)
боекомплект… 4 ПКР П-15У
РЛС сопровождения цели…«Гарпун-Э»
Зенитный ракетный комплекс:
тип комплекса… «Оса-МА»
количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)
боекомплект…20 ЗУР 9МЗЗ
Артиллерийские комплексы:
