Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Otomat» Mk 1

количество ПУ х направляющих

(тип боекомплекта)… 8 х 1(ТПК)

боекомплект…8 ПКР

Зенитный ракетный комплекс:

тип комплекса…«Albatros»

количество ПУ х направляющих (тип ПУ)… 1x8 (мод. 9)

боекомплект…24 ЗУР «Aspide»

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1- 127/54 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ) 4 х 2 - 40/70 («Breda»)

Противолодочное:

количество ТА х труб (тип ТА)…2x3 (STWS-1B)

боекомплект…18 торпед A244S

количество бомбосбрасывателей…1

СУ…«Westa»

Авиационное:

количество х тип вертолетов… 1 х «Lynx» Mk 89

оборудование ВПП…светотехническое

тип ангара… палубный

Радиоэлектронное:

БИУС… SEWACO-BV

РЛС обнаружения ВЦ и НЦ…AWS-5

РЛС навигационная…тип 1226

СУ ЗРК и АУ…WM 25 с двумя РЛС STIR

средства РТР…RDL-2

активные средства РЭП…RCM-2

пассивные средства РЭП

(количество ПУ х направляющих)…SCLAR (2 х 20- 105-мм)

ГАС с подкильной антенной…ЕА 80

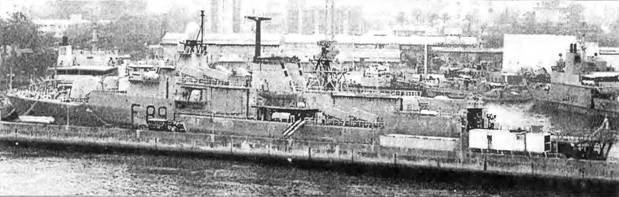

Первый корабль, спроектированный и построенный в соответствии с концепцией МЕКО. Заказан в декабре 1977 г.; 4 сентября 1981 г. закончены ходовые испытания. Фрегат имеет гладкопалубный корпус, с ярко выраженным дифферентом на корму и большим развалом бортов. Характеристики остойчивости, стандарты оформления помещений и постов, конструкции систем и механизмов отвечают требованиям ВМС Германии. Надстройка включена в эквивалентный брус. Корпус имеет две непрерывные палубы (верхнюю и нижнюю) и платформу, 15 водонепроницаемых переборок и второе дно на всем протяжении. Все жилые и служебные помещения оборудованы системой кондиционирования воздуха (которая обеспечивает комфортные условия при температуре наружного воздуха от + 35 до - 2°С). Рулевое устройство состоит из одного руля с электрогидроприводами (обслуживается двумя насосами). В качестве активных успокоителей качки используются неубирающиеся рули. ЭЭС включает в себя четыре ДГ мощностью по 850 кВт, которые вырабатывают ток напряжением 440 В и частотой 60 Гц. Кроме того, имеется аварийный ДГ мощностью 452 кВт, обеспечивающий сеть однофазного тока напряжением 115 В и частой 60 Гц. Для выработки тока частотой 400 Гц имеются два преобразователя частоты мощностью по 75 кВт-A pi один мощностью 8 кВт-А. В наиболее пожароопасных помещениях (отсеки ЭУ, ЭЭС, ангар для вертолета) установлена система объемного пожаротушения «На1оп». ГТД снабжены индивидуальными системами данного типа. Корабль приспособлен для действий в условиях применения средств массового поражения. Фрегат снабжен устройствами приема грузов на ходу в море (топлива-кильватерным способом, а твердых грузов -траверзным). Штатная автономность 30 суток. При условии пополнения грузов она может быть доведена до 90 суток. Aradu является флагманским кораблем ВМС Нигерии. За годы службы он трижды перенес навигационные аварии (посадки на мель) и один пожар в одном из МО в 1987 г. Одна из навигационных аварий произошла после ремонта и модернизации 1991 - 1994 гг. В 1996 г. ушел в Монровию (Либерия), где оставался до 1998 г. Вернулся в Лагос в крайне плохом техническом состоянии. По мнению специалистов, большинство систем и механизмов корабля находится в нерабочем состоянии.

НИДЕРЛАНДЫ

Фрегаты являются самыми крупными и современными надводными кораблями национальных ВМС Нидерландов. Они полностью интегрированы в структуры NATO, участвуют в совместных учениях, входят в состав постоянного соединения ВМС NATO в Атлантике. Нидерланды владеют заморскими территориями, континентальный шельф которых богат полезными ископаемыми, в частности нефтью. Эти районы относятся к спорным, и на них претендуют сопредельные государства. Поэтому фрегаты являются эффективным средством защиты государственных интересов Нидерландов. Страна располагает развитой промышленностью, способной самостоятельно строить фрегаты, отвечающие всем современным требованиям.

Тип Tromp - 1 единица

ФРЕГАТ DE RUYTER

Название № Завод-строитель Закладка Спуск на воду Вступление в строй

De Ruyter F806 Ф. «Koninklijke Maatschappij De Schelde», Флюсинг 22.12.71 09.03.74 03.06.76

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…,… 3 665

полное… 4 308

Главные размерения, м:

длина наибольшая… 138 4

ширина наибольшая…14,8

осадка при полном водоизмещении…4,6

Главная энергетическая установка:

тип…газотурбинная, с раздельной

работой форсажных и маршевых двигателей

количество х тип форсажных ГТД -

–  суммарная мощность, л.с…2 х ТМЗВ -50 880

количество х тип маршевых ГТД -

–  суммарная мощность, л.с… 2 * RM1C-9 900

количество гребных винтов…2 ВРШ

Скорость хода наибольшая, уз… 30

Дальность плавания ходом 18 уз, мили…5 000

Экипаж, чел. (в том числе офицеров)… 306 (34)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса…«Harpoon»

количество ПУ х направляющих… 2x4

боекомплект…8 ПКР RGM-84G

Зенитные ракетные комплексы:

тип комплекса… ((Standard SM-1MR»

количество ПУ х направляющих (тип ПУ)…lxl (Мк 13 мод. 4)

боекомплект…40 ЗУР RIM-66E

или RIM-66E-5

СУ…Мк 74 мод. 2 с двумя РЛС SPG-51C

тип комплекса… «NATO Sea Sparrow»

количество ПУ х направляющих (тип ПУ)… 1x8 (Мк 29 мод. 3)

боекомплект… 16 ЗУР RIM-7M/P

СУ… Мк 91 мод. 2 с РЛС подсветки WM 25

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 x 2 - 120/50 («Bofors»)

СУ…WM 25

количество АУ х стволов (тип АУ)…1x1 - 30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ)… 2 x 1 -20/70 («Oerlicon»)

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3 -324-мм (Мк 32 мод. 5)

тип торпед… Мк 46 мод. 5

Авиационное.

количество х тип вертолетов… 1 х «Lynx» SH-14B

оборудование ВПП… светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…SEWACO-I с системами Link 10 и 11,

SCOT ID SATCOM

РЛС обнаружения ВЦ и МЦ…MTTR/SPS-01

РЛС навигационная…2 х тип 1226

комплекс РЭБ… «Ramses»

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 x 6 - 130-мм)

ГАС с подкильной антенной… CWE-610

Работы над проектом эсминца УРО были начаты в середине 1967 г. Всего было построено два корабля данного типа. Tromp (вступил в строй 3 октября 1975 г.) выведен из состава флота в середине 1999 г. и законсервирован. С 1996 г. эти корабли классифицируются как фрегаты УРО.

После вооружения ПКРК «Harpoon» данные корабли получили возможность вести борьбу с надводными кораблями противника на дистанциях свыше 50 миль (до этого она была ограничена возможностями 120-мм АУ, что считалось явно недостаточным). В период с 1988 по 1990 гг. оба эсминца прошли модернизацию, связанную с установкой ЗАК и новых РТС.

В настоящее время корабли предполагается заменить на фрегаты типа LCF. Ведутся переговоры о продаже их Индонезии.

Корпус гладкопалубный, стальной, на 2/3 длины имеющий двойное дно. Междудонное пространство используется в качестве топливных и масляных цистерн. Корпус разделен водонепроницаемыми переборками на 13 отсеков. Положительная плавучесть обеспечивается при затоплении трех любых смежных отсеков. В качестве системы стабилизации используются бортовые управляемые рули и скуловые кили.
