Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Кедров 103 То же 04.04.88 30.04.89 28.12.89 206 ТО

Менжинский 113 То же 14.08.81 31.12.82 29.12.83 201 ТО

Орел (до 01 12.93 имени XXVII съезда КПСС, до 07.03.86 Юрий Андропов) 156 То же 26.09.83 02.11.85 30.09.86 203 ТО

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…3 180, 3 070 ^1*

полное…3 670. 3 545 ^1*

Главные размерения, м:

длина наибольшая (по КВЛ)… 123 (113)

ширина наибольшая (по КВЛ)… 14,2 (13,2)

осадка при полном водоизмещении…5,0, 4,72 ^1*

Главная энергетическая установка:

тип…газотурбинная (форсажная + маршевая)

количество х тип форсажных ГТД -

–  суммарная мощность, л. с… 2 х М8К - 36 000

количество х тип маршевых ГТД -

–  суммарная мощность, л. с…2 х М62- 12 000

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…32

Дальность плавания, мили:

ходом 14 уз…3 900

ходом 10 уз… 1146

Экипаж, чел. (в том числе офицеров)… 192 (31)

Вооружение:

Зенитный ракетный комплекс:

тип комплекса…«Оса-МА2»

СУ…4Р-33

количество ПУ х направляющих (тип ПУ)… 1 х 2 (ЗИФ-122)

боекомплект…20 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 1 х 1 - 100/60 (АК-100)

СУ…«Лев»

боекомплект…200 выстрелов

количество АУ х стволов (тип АУ)…2 x 1- 30-мм (АК-630)

СУ…2 х «Вымпел»

боекомплект… 12000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)… 2 х 4 -533-мм (палубный поворотный)

боекомплект…8 торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ)… 2 х 12-213-мм (РБУ-6 000)

боекомплект…96 РГБ-60 или «Запад»

Минное:

количество мин заграждения…до 20

Авиационное:

количество х тип вертолетов… 1 х Ка-27ПЛ или Ка-29

оборудование ВПП…светотехническое

тип ангара…палубный

Радиоэлектронное:

БИУС…«Сапфир У»

РЛС управления огнем 100-мм АУ… «Лев» (МР-214)

РЛС управления огнем 30-мм АУ…«Вымпел» (MP-123)

РЛС обнаружения ВЦ…«Фрегат МА» (МР-750), «Ангара А» ^1*

РЛС навигационная… «Вайгач», «Дон-2»

комплекс РЭБ… «Старт-2»

пассивные средства РЭП

(количество ПУ х направляющих)…ПК-10 (4 х 10-122-мм),

ПК-16 (2х 16-82-мм), «Смелый»

ГАС с подкильной антенной…«Платина-С»

ГАС с буксируемой антенной…«Бронза»

^1* Для СКР Менжинский и Дзержинский.

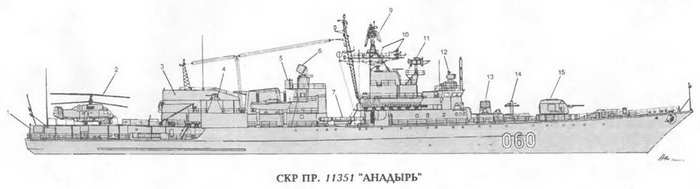

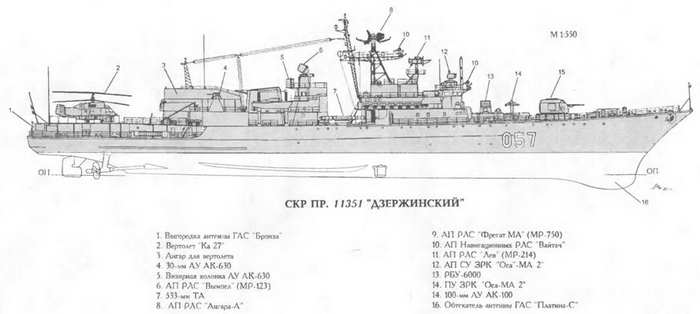

Является развитием пр. 1135 и 1135М. Проект разработан в начале 70-х годов Северным ПКБ. Корабли строились по заказу КГБ СССР для морских частей пограничных войск и предназначались для несения дозорной службы, охраны экономической зоны на Тихом океане, борьбы с контрабандой. Кроме того, могут решать задачи ПЛО. Однако корабли чрезмерно насыщены оружием, не требующимся для несения пограничной службы Вместе с тем они являются одной из самых удачных модификаций пр. 1135. Однако руководство советского, а затем и российского ВМФ не стало заказывать эти корабли, в первую очередь из-за невозможности усилить вооружение и провести модернизацию радиоэлектронного вооружения. Вся серия должна была насчитывать 12 единиц. Шесть кораблей успели ввести в строй до развала СССР, и в настоящее время они входят в состав ВМФ России. Еще три недостроенных корабля отошли к Украине. Из них достроили лишь один Киров (зав. № 208), который 02.04.93 под названием Гетьман Сагайдачний (U 130) ввели в состав ВМС Украины. Недостатками данного типа кораблей специалисты считают наличие лишь одного вертолета, отсутствие ПКР и невысокие показатели остойчивости. На базе пр. 11351 был разработан пр. 11356 фрегата для ВМС Индии.

Проект 1135М («Буревестник») - 4 единицы

СТОРОЖЕВОЙ КОРАБЛЬ НЕУКРОТИМЫЙ

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Зав. № Флот

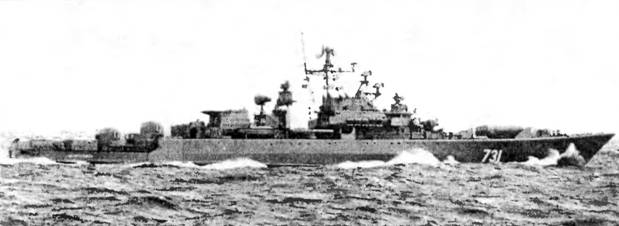

Неукротимый (с 02.11.87 по 27.03.90 Комсомолец Литвы) 731 ССЗ «Янтарь», Калининград 22.01.76 7.09.77 30.12 77 163 БФ

Пытливый 808 То же 27.06.79 16.04.81 30.11.81 169 ЧФ

Ревностный То же 27.06.79 23.04.80 27.12.80 168 ТОФ

Резвый 916 То же 10.12.73 30.05.75 30.12.75 152 СФ

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное…2 975

полное…3 305

Главные размерения, м:

длина наибольшая (по КВЛ)… 123 (113)

ширина наибольшая (по КВЛ)… 14,2 (13,2)

осадка при полном водоизмещении… 4,57

Главная энергетическая установка:

тип… газотурбинная (форсажная + маршевая)

количество х тип форсажных ГТД -

–  суммарная мощность, л. с… 2 х М8К -36 000

количество х тип маршевых ГТД -

–  суммарная мощность, л.с…2 х М62- 12 000

количество гребных винтов…2 ВФШ

Скорость хода наибольшая, уз…30

Дальность плавания, мили:

ходом 14 уз…3 900

ходом 30 уз… 640

Экипаж, чел. (в том числе офицеров)… 194 (23)

Вооружение:

Противолодочные ракетные комплексы:

тип комплекса…«Раструб-Б»

количество ПУ х направляющих (тип ПУ)… 1 х 4 (КТ-106У)

боекомплект…4 ПЛУР 85-РУ

Зенитные ракетные комплексы:

тип комплекса…2 х «Оса-МА2»

СУ…2 х 4Р-33

количество ПУ х направляющих (тип ПУ)…2x2 (ЗИФ-122)

боекомплект…40 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)… 2x 1- 100/60 (АК-100)

СУ…«Лев»

боекомплект…400 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)…2x 4 533-мм (палубные поворотные)

боекомплект…8 торпед 53-65К и СЭТ-65

количество РБУ х стволов (тип РБУ)…2 х 12-213-мм (РБУ-6000)

боекомплект…96 РГБ-60 или «Запад»

Минное.

количество мин заграждения… до 20

Радиоэлектронное:

БИУС…«Планшет-35»

РЛС управления огнем 100-мм АУ… «Лев» (МР-214)

РЛС обнаружения ВЦ…«Ангара А»

РЛС навигационная… «Вайгач», «Дон-2»

комплекс РЭБ…«Старт»

пассивные средства РЭП

(количество ПУ х направляющих)… ПК-10 (4 х 10- 122-мм),
