Боевые корабли мира на рубеже XX - XXI веков Часть III Фрегаты (таблицы текстом)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса… «Harpoon»

Зенитный ракетный комплекс:

тип комплекса… «Standard SM-1»

количество ПУ х направляющих

для ЗУР и ПКР (тип ПУ)… 1 х 1 (Мк 13 мод.4)

боекомплект…40 ПКР RGM-84C и ЗУР RIM-66E

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…1 х 1 -76/62 (Мк 75)

резервная ИК СУ…AMS Мк 12

боекомплект… 450 выстрелов

количество АУ х стволов (тип АУ)… 1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)

боекомплект… 3 000 выстрелов

Противолодочное:

количество ТА х труб (тип ТА)…2 х 3-324-мм (Мк 32 мод.5)

боекомплект (с вертолетным)…24 торпеды Мк 46 мод.5

СУ…Мк 309 мод.1

Авиационное.

количество х тип вертолетов…2 х «Seahawk» SH-60B системы LAMPS III

оборудование ВПП… светотехническое, система RAST

тип ангара…палубный

Радиоэлектронное:

БИУС…NCDS или NTDS с системой Link 11, SATCOM

РЛС обнаружения ВЦ…SPS-49 (V) 4 или SPS-49 (V) 5

РЛС обнаружения НЦ и навигации…SPS-55

РЛС навигационная…тип 975

система целеуказания…WDS Мк 13/2

СУ ПКР, ЗРК и 76-мм АУ…Мк 92 мод.2 с РЛС WM 28 (для ПКР и АУ)

и с РЛС AN/SPG-60 (для ЗРК)

комплекс РЭБ… SLQ-32 (V) 2

пассивные средства РЭП

(количество ПУ х направляющих)…SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антенной…SQS-56, «Mulloca» ^1*

ГАС с ГПБА… «Kariwara»

система противоторпедной защиты…SLQ-25 «Nixie»

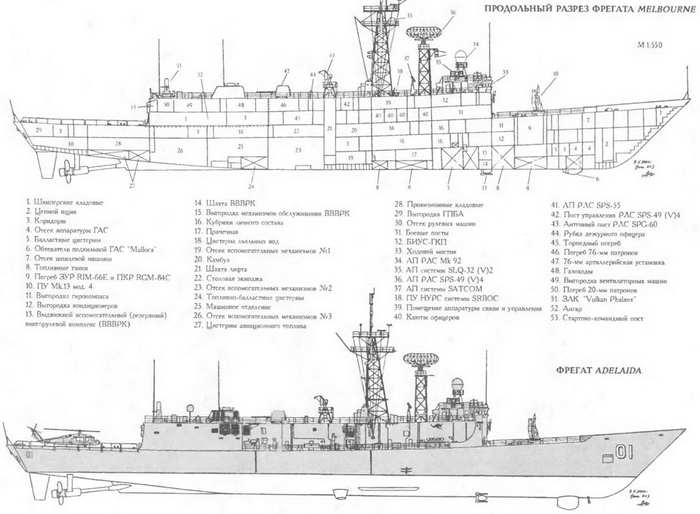

^1*На Melbourne и Newcastle.

Контракт на постройку в США четырех фрегатов был заключен в августе 1977 г. Все они сначала закладывались для ВМС США Изначально, за исключением Darwin, на них размещались два вертолета ‹(Seasprite» (SH-2) системы LAMPS I. Adelaide (с 11.89 по 12.90), Canberra (с 11.91 по 12.92) и Sydney (с 02.89 по 03.90) прошли модернизацию в Вильямстауне. В ходе ее удлинили надводную часть корпуса в кормовой оконечности на 2,5 м, смонтировали систему RAST и успокоители качки в виде бортовых рулей, после чего на фрегатах могли базироваться два вертолета «Seahawk» (SH-60B) системы LAMPS III. Заменили ГАС AN/BOR-18 на «Kariwara». Darwin прошел аналогичную модернизацию еще в ходе постройки. В 1981 г, Австралия приняла решение о постройке еще шести таких кораблей на отечественных верфях по американской лицензии с учетом размещения вертолетов системы LAMPS III, но заказала только Melbourne и Newcastle, предпочтя более дешевые фрегаты концепции МЕКО. Canberra первым из кораблей австралийских ВМС провел стрельбу ПКР «Harpoon» - по корпусу американского эсминца Stoddard (DD 566). Выпущенная с дистанции 40 миль ракета успешно поразила цель. Запас топлива -567 т, запас авиационного топлива-64 т. Программа модернизации кораблей данного типа рассчитана на 2001-2005 гг. и предусматривает установку ВПУ Мк 41 для ЗУР ESSM, систем РЭБ «Apecs III», системы связи Link 16, ГАС миноискания и СУ О Мк 92 мод. 12. На 2001 г. на одном из фрегатов запланированы испытания активно-пассивных низкочастотных ГАС.

АЛЖИР

Фрегаты являются самыми крупными кораблями в составе флота Алжира. Они предназначены для несения патрульной службы и охраны экономической зоны. В случае крупномасштабного военного конфликта данные корабли должны будут обеспечивать безопасность прибрежных торговых коммуникаций, вести борьбу с надводными кораблями противника (в первую очередь с различными катерами) и осуществлять минные постановки По мнению специалистов, из-за слабого противолодочного вооружения и отсутствия противокорабельных ракет данные фрегаты не смогут эффективно решать поставленные задачи и их скорее можно отнести к патрульным кораблям.

Проект 1159Т - 3 единицы

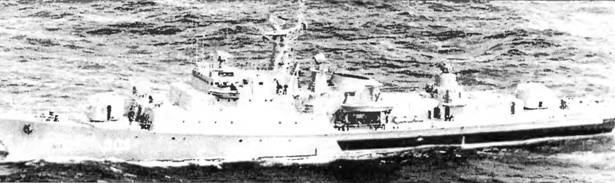

ФРЕГАТ RAIS KORFOU

Название № Завод-строитель Закладка Спуск на воду Вступление в строй Примечания

Mourad Rais (до 11.12.80 СКР-482) 901 ССЗ «Красный металлист», Зеленодольск (Татарстан) 10.06.78 12.01.80 30.09.80 Зав. № 250, до 11.12.80 входил в состав БФ СССР.

Rais Kellich (до 24.03.82 СКР-35) 902 То же 11.06.80 30.04.81 30.11.81 Зав. № 252, до 24.03.82 входил в состав БФ СССР.

Rais Korfou (до 01. 85 СКР-129) 903 То же 07.07.82 11.11.83 30.08.84 Зав. №254. до 01.85 входил в состав БФ СССР.

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное… 1440

полное… 1600

Главные размеренна, м:

длина наибольшая…96,4

ширина наибольшая… 12,55

осадка при полном водоизмещении… 3,48

Главная энергетическая установка:

тип…дизель-газотурбинная, с возможной

совместной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с… 1 х М-8В- 18 ООО

количество х тип ДД -

–  суммарная мощность, л.с…2 х В-68- 15 820

количество гребных винтов… 1 ВФШ + 2 ВРШ

Скорость хода, уз:

наибольшая под ГТД…29

наибольшая под ДД…22

Дальность плавания ходом 14 уз, мили… 4 800

Экипаж, чел… 130

Вооружение:

Зенитный ракетный комплекс:

тип комплекса… «Оса-М», «Оса-МА»^1*

количество ПУ х направляющих (тип ПУ).… 1 х 2 (ЗИФ-122)

СУ…4Р-33

боекомплект…20 ЗУР 9М-33

Артиллерийские комплексы:

количество АУ х стволов (тип АУ)…2 х 2 - 76/ 60 (АК-726)

СУ… «Фут-Б»

боекомплект… 1600 выстрелов

количество АУ х стволов (тип АУ)…2 х 2-30/65 (АК-230)

СУ…«Рысь»

боекомплект…6 000 выстрелов

Противолодочное:

количество РБУ х стволов (тип РБУ)… 2 х 12-213-мм (РБУ-6000)

боекомплект…120 РГБ-60

СУ……«Буря»

количество бомбосбрасывателей… 2

боекомплект глубинных бомб… 12 х РБМ

Минное:

количество мин заграждения…22

Радиоэлектронное:

РЛС обнаружения ВЦ и НЦ…«Рубка»

РЛС навигационная…«Дон-2»

средства РТР…«Бизань-4Б»

пассивные средства РЭП

(количество ПУ х направляющих)… ПК-16 (2 х 16-82-мм)

ГАС с подкильной антенной… МГ-322

^1* На Mourad Rais

Пр. 1159 многоцелевого фрегата (СКР) был разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок на базе противолодочного корабля пр. 159А. Всего по пр. 1159 построено шесть СКР, еще шесть - по пр. 1159Т (в тропическом исполнении для Алжира и Кубы) и два -по пр. 1159ТР (для Ливии). Корпус гладко палубный, с двойным дном на всем протяжении, стальной, с большим числом клепаных соединений, разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. Подкильная ГАС размещена в титановом каплеобразном обтекателе больших размеров, который ограничивает использование корабля на отмелях и в уз-костях. На среднюю линию вала с ВФШ работает ГТД, а на бортовые с ВРШ -среднеоборотные ДД. Максимальный ход обеспечивается при работе ГТД и обоих ДД. Экономический ход обеспечивается дизелями. Электроэнергетическая система включает в себя один ДГ мощностью 200 кВт и два - по 300 кВт. Фрегат отличается хорошими мореходными качествами. Использование оружия возможно при волнении моря до 5 баллов. Для снижения раз-махов качки на корабле размещены успокоители качки. В 1992- 1994 гг. алжирские корабли прошли модернизацию с заменой ДГ на более мощные. В 1997-1998 гг. Mourad Rais прошел капитальный ремонт и модернизацию в Кронштадте с заменой ЗРК на «Оса-МА». В 2000 г. на капитальный ремонт с модернизацией встал Rais Korfou.

АРГЕНТИНА

Аргентина постоянно увязывала свое участие в военно-политических организациях с предоставлением военной и другой помощи со стороны США и Великобритании. ВМС страны развивались исключительно в силу понимания политическим руководством положения страны на континенте, вне всякой связи с возможными угрозами, так как единственное государство региона, к которому у Аргентины имеются территориальные претензии, - это внутриконтинентальный Парагвай. Вооруженный конфликт с Соединенным Королевством из-за Фолклендских островов в определенном отношении для Аргентины оказался неожиданностью. Потерпев поражение, она прервала всякие военные отношения с США и Великобританией, сделав ставку в военно-техническом сотрудничестве на Францию и Германию. В настоящее время руководство страны рассматривает ВМС как военно-политическую силу, способную в будущем вернуть утерянные острова, а также защитить другие острова и шельф в пределах 200-мильной экономической зоны. Фрегаты в мирное время используются прежде всего как патрульные корабли для защиты экономической зоны. В случае возникновения военного конфликта предполагается использовать их в составе ударных и амфибийных групп. Строительство фрегатов на отечественных верфях по национальным проектам не планируется.
