тип.дизельная
количество х тип ДД -
– суммарная мощность, л.с.3 х 16 РА6 280- 18 000
количество гребных винтов3 ВФШ
Скорость хода наибольшая, уз.24
Дальность плавания ходом 13 уз, мили.4 000
Экипаж, чел. (в том числе офицеров) 180 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса… П-20
количество ПУ х направляющих (тип ПУ) 2 х 1 (ангар)
боекомплект.2 ПКР П-15
РЛС сопровождения НЦ и УО тип 352 («Square Tie»)

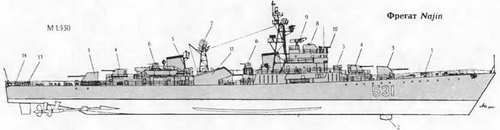

1.
2. Обтекатель антенны ГАС "Star] Horn"
3. 100.*.м АУ
4. 57-мм АУ
5. 25-мм АУ
6. 30-мм АУ
7. АП СУ АО "Рысь"
8. Командно-дальиомерныи пост СУО 100-мм АУ
9. АП РЛС тип 352
10 АП навигационной РЛС "Дон-2" И. Ангар ПКРК П-20
12. 37-мм АУ
13. Штоковый бомбомет 14 Бомбосбрасыватель
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).2 x 1- 100/56 (Б-34)
резервная оптическая СУ прибор 1-Н
количество АУ х стволов (тип АУ)..2 х 2 - 57/75 (ЗИФ-31)
количество АУ х стволов (тип АУ) 2 х 2 - 30-мм (АК-230)
СУ. «Рысь»
количество АУ х стволов (тип АУ).2 х 2 -25-мм (2М-3)
Противолодочное:
количество РБУ х стволов (тип РБУ).2 х 5-252-мм (РБУ-1200)
боекомплект 95 РГБ-12
количество х тип штоковых бомбометов 2 х БМБ-2
бомбосбрасыватели2
боекомплект30 ГБ Б-1
Минное:
боекомплект.30 мин заграждения
Радиоэлектронное:
РЛС навигационная тип 956 («Дон-2») или тип 756 («Fin Curve»)
средства РТР 2/RW-23-1 («Jug Pair»)
ГАС с подкильной антенной «Stad Нот»

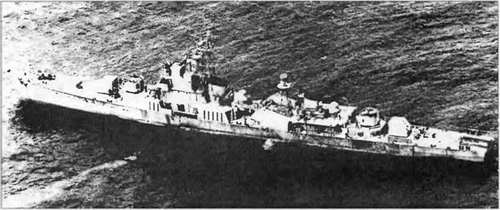

Корабли данного типа создавались на базе сторожевого корабля советского ВМФ пр.42. В отличие от прототипа у Najin в качестве ГЭУ используются дизели (а не ПТУ, как у пр.42), которые работают на три линии вала (у пр.42 - две линии вала). Кроме того, существенным образом был изменен состав вооружения. Число 100-мм орудий сократили до двух, 37-мм автоматы заменили на 57-мм и 30-мм, а торпедные аппараты - на ПУ для ПКР. Корпус корабля гладкопалубный, стальной, с двойным дном на большей части длины. Междудонное пространство используется в качестве топливных цистерн. Водонепроницаемые переборки (доходящие до верхней палубы) делят корпус на 11 отсеков. Винты и два руля корабля не выступают за основную плоскость, что улучшило возможность его использования на отмелях и в устьях рек. ГЭУ располагается в трех смежных отсеках (носовой ДЛ работает на правую линию вала, второй ДД-на среднюю, а кормовой -на левую). Надстройки выполнены из стали. Фрегаты типа Najin из-за морального устаревания всех систем вооружения не способны эффективно решать поставленные перед ними задачи.
КОРЕЯ
ВМС страны ориентированы на совместные действия с ВМС США и Японии по защите своей территории и экономической зоны от экспансии с Севера. Фрегаты относятся к наиболее многочисленным и современным кораблям корейского флота. Все они построены на верфях Кореи, но с импортным вооружением. При этом особое внимание уделялось ударным ракетным комплексам, а также зенитным огневым средствам. В мирное время фрегаты занимаются патрулированием экономической зоны и защитой рыболовных промыслов. По мнению руководства ВМС, корабли данного класса не могут эффективно решать поставленные перед ними задачи ввиду сравнительно небольших размеров (что ограничивает их автономность и мореходные качества), отсутствия крупнокалиберной артиллерии и вертолетов. В перспективе фрегаты планируется заменить на более крупные корабли, которые классифицируются как эсминцы, способные действовать в составе поисково-ударных групп ВМС США и Японии.
Тип Ulsan (пр. HDF-2000) - 9 единиц
1. Обтекатель антенны ГАС DE 1167
2. Обтекатель антенны ГАС PHS-32
3. 76-мм АУ
4. 40-мм АУ "Breda Compact"
5. 40-мм АУ "Emerlec"
6. Колонка ОЭСУ L1ROD
7. Колонка ОЭСУ "RarJames" 2400
8. АП РЛС ZW06
9. АП РЛС SPS-10S
10. АП РЛС WM 28
11. АП РЛС S 1810
12. АП средств ULQ-11K
13. ПУ НУРС системы SRBOC
14. АП РЛС DA 05
15. АП системы SATCOM
16. ТПК ПКРК "Harpoon"
17. 324-мм ТА
18. АП CyOST1802
19. Бомбосбрасыватели
Водоизмещение, т:
стандартное 1496, 1940''
полное 2 180, 2 300 '*
Главные размерения, м:
длина наибольшая (по КВЛ) 105 (98,0)
ширина наибольшая. 11,5
осадка при полном водоизмещении.3,5
Главная энергетическая установка:
тип.дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с. 2 х LM 2500 - 54 400
количество х тип ДД -
– суммарная мощность, л.с2 х 16V 538 ТВ82 -7 200
количество гребных винтов2 ВРШ
Скорость хода, уз:
наибольшая.более 35
под ДД 18
Дальность плавания, мили:
ходом 15 уз. 4 000
ходом 35 уз. 900
Экипаж, чел. (в том числе офицеров). 150 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Нагрооп»
количество ПУ х направляющих (тип ПУ) 2 х 4 (Мк 141)
боекомплект.8 ПКР RGM-84C
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2 x 1 -76/62 («ОТО Breda Compact»)
количество АУ х стволов (тип АУ).2 х 2 - 40/70 («Breda Compact») '*
количество АУ х стволов (тип АУ).4 х 2 - 30/75 («Emerlec») 2*
резервная ОЭСУ.«Radames» 2400 '*, LIROD '*
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3 - 324-мм- (Мк 32 мод. 5)
боекомплект (тип торпед) 6 (Мк 46 мод. 1)
количество бомбосбрасывателей 2
боекомплект. 12 ГБ
Радиоэлектронное:
БИУС WSA 423 " и KN-NTDC 2*
с системой Link 11, НК ISDL 2*
РЛС обнаружения ВЦ и НЦ•DA 05
РЛС обнаружения НЦ ZW 06 2*
РЛС обнаружения ВЦ и НЦ тип 18102*
РЛС обнаружения ВЦ и НЦ WN 28 "
РЛС навигационная и обнаружения НЦ.SPS-10S '*
СУ ПКР и АУ ST 1802'-, WM252-
средства РТР. ULQ-11K
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 36 (4 ж 6 - 130-мм)
ГАС с подкильной антенной. DE 1167 '*, PHS-32 -*
система противоторпедной защиты.SLQ-25/«Nixie»
ПРН спутниковой навигационной системы TACAN SRN 15, WSC3 S АТС ОМ J*

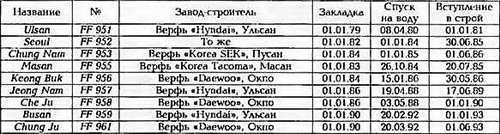

С FF 957 по FF 961. 2* С FF951 по FF 956. 3* На FF 957.
Первые большие боевые корабли, полностью спроектированные и построенные в Корее. У фрегатов типа Ulsan стальной корпус с двойным дном на большей части длины, со смешанным набором; разделен водонепроницаемыми переборками на 11 отсеков. Надстройки выполнены из алюминиевых сплавов. ЭЭУ включает четыре ДГ мощностью по 400 кВт каждый.
