Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

боекомплект 24 ЗУР (RIM-7M/P)

СУ Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ) 2 х 1 - 20/70 («Oerlicon»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод 5)

тип торпед. Мк 46 мод. 5

Радиоэлектронное:

БИУС. SEWACO-IV с системами Link 11, SATCOM

РЛС обнаружения ВЦ. LW 08

РЛС обнаружения ВЦ и МЦ SMART

РЛС УО 2 х STIR 240 + 1 х STIR 180

комплекс РЭБ «Ramses»

пассивные средства РЭП

(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130-мм)

ГАС с подкильной антеннойSOS-509

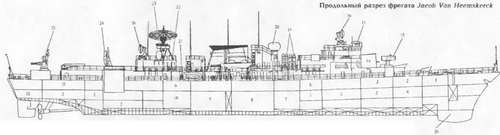

1. Помещения шпилевых машин 2 Кубрики старшинского и рядового состава

3. Цепной ящик

4. Помещения акустиков

5. Помещения БИП

6 Помещения электростанций

7 Носовой отсек ДГ

8. Носовое машинное отделение (ГТД "Olympus" ТМЗВ)

9. Кормовое машинное отделение (ГТД "Tyne' RM1C)

10. Кормовои отсек ДГ

11. Столовая и камбуз

12. Румпельное отделение

13. ПУ ЗРК "NATO Sea Sparrow" 14 Погреб ЗУР

15. АП навигационной РЛС "Scout"

16. АП РЛС STIR 240

17. АП РЛС STIR 180

18. АП РЛС SMART

19. ТПК ПКРК "Нагрооп"

20. АП системы SATCOM

21. 324-ммТА

22. ПУ 11УРС системы SRBOC

23. АП РЛС LW08

24. ПУ ЗРК "Standard SM-1'

25. 30-мм АУ

26. Обтекатель антенны ГАС SQS-509

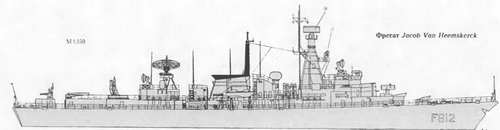

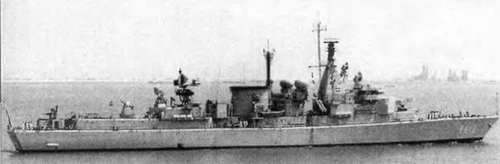

Изначально Jacob van Heemskerck должен был строиться как 11-й фрегат типа Kortenaer, однако на основе опыта англо-аргентинского конфликта 1982 г. было решено усилить зенитное вооружение за счет установки ЗРК зональной обороны ((Standard SM-1» («Tartar»). С этой целью с корабля убрали 76-мм АУ, вертолет, ангар, ВПП и перепланировали часть помещений. 12-й корабль серии {Witte de With) также вооружили ЗРК ((Standard SM-1». Оба корабля являются флагманами соединений «стандартных» фрегатов и обеспечивают их ПВО. Система SATCOM была установлена на Jacob van Heemskerck в 1993 г., а на Witte de With -в 1994 г. Одновременно на последнем РЛС DA 05 заменили на РЛС SMART. На первом корабле эти работы провели в 1996 - 1997 гг. Корпус фрегата разделен водонепроницаемыми переборками (доходящими до главной палубы) на 14 отсеков. В остальном Jacob van Heemskerck полностью повторяет прототип - фрегат Kortenaer.

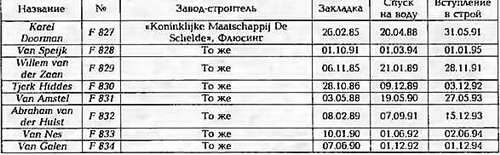

Тип Karel Doorman (пр. М) - 8 единиц

ФРЕГАТ VANSPEIJK

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 2 850

полное. 3 320

Главные размерения, м:

длина наибольшая (по КВЛ) 122,3(114,2)

ширина наибольшая 14,4

осадка при полном водоизмещении. 4,3

Главная энергетическая установка:

тип..дизель-газотурбинная,

только с раздельной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с. 2 х SM1C -33 800

количество х тип ДД -

–  суммарная мощность, л.с. 2х 12SW280 -30 880 количество гребных винтов 2 ВРШ

Скорость хода, уз:

наибольшая.30

под ДД21

Дальность плавания ходом 18 уз, мили. 5 000

1. Обтекатель антенны ГЛС PHS-36

2. 76-мм АУ

3. АП комплекса APECS II

4. 20-мм АУ

5. АП системы SATCOM

6. АП РЛС STIR

7. АП навигационной РЛС тип 1226

8. АП РЛС SMART

9. Пост приема-передачи грузов на ходу в море

10. ПУ ПКРК "Нагрооп"

11. 324-мм ТА

12. АП РЛС LW08

13. 30-мм АУ

14. Вертолет "Lynx" SH-14B

15. Пост постановки ГПБА ГАС DSBV 61

16. ВПУ ЗРК "NATO Sea Sparrow"

17. ПУ НУРС системы SBROC

Экипаж, чел. (в том числе офицеров) 156 (16)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса«Нагрооп»

количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)

боекомплект..8 ПКР RGM-84D

Зенитный ракетный комплекс:

тип комплекса «NATO Sea Sparrows

количество ПУ х направляющих (тип ПУ). 2x8 (Мк 48 мод. 1)

боекомплект. 16 ЗУР RIM-7P

СУ. Мк 91 мод. 3

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1 х 1-76/62 («ОТО Ме1ага»)

количество АУ х стволов (тип АУ).1 х 1 - 30-мм («Goalkeeper»)

количество АУ х стволов (тип АУ) 2 х 1 -20/70 («ОегИсоп»)

Противолодочное:

количество ТА х труб (тип ТА) 2 х 2 -324-мм (Мк 32 мод. 9)

тип торпед Мк 46 мод. 5

Ав и а ц ионное:

количество х тип вертолетов. 1 х «Lynx» SH-14B

оборудование ВПП.светотехническое

тип ангарапалубный

Радиоэлектронное:

БИУС SEWACO-V1IB с системами Link 11, S АТС ОМ

РЛС обнаружения ВЦLW 08

РЛС обнаружения ВЦ и НЦ SMART

РЛС обнаружения НЦ «Scout»

РЛС навигационная тип 1226

РЛС УО.2 х STIR

ОЭСУ. IRSCAN '*, VESTA

комплексы РЭБAPECS II, AR 700

пассивные средства РЭП

(количество ПУ х направляющих).SRBOC Мк 36 (2 х б 130-мм)

ГАС с подкильной антенной PHS-36

ГАС с ГПБА.DSBV 61

система противоторпедной защиты.SLQ-25/«Nixie»

1 * На Willem van der Zaan

Работы над проектом многоцелевого фрегата пр. М, который являлся развитием фрегатов пр. S, начались в 1983 г., о чем было официально сообщено 29 февраля 1984 г. Данные корабли предназначались для замены фрегатов типа Van Speijk и создавались с учетом опыта англоаргентинского конфликта.

По конструкции корпуса, систем, механизмов и составу вооружения они повторяют Kortenaer. Благодаря новым технологиям (например, использованию ВПУ для ЗРК) удалось уменьшить (по сравнению с Kortenaer) размеры корабля, что снизило его стоимость, и сократить численность экипажа. Кроме того, ГЭУ выполнена по схеме дизель-газотурбинной, только с раздельной работой двигателей. Корпус стальной, с продольным набором, имеет две палубы (верхнюю и главную) и разделен водонепроницаемыми переборками (доходящими до главной палубы) на 15 отсеков. Надстройки стальные, с широким использованием конструкций из легких сплавов.
