Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
тип торпед Мк 46 мод. 5
Авиационное:
количество х тип вертолетов. 1 х «Seahawk» S-70C (М)
системы LAMPS III
оборудование ВПП. светотехническое с системой
принудительной посадки SAMAHE
тип ангара..стационарный, палубный
Радиоэлектронное:
БИУС.TACTICOS/TAVITAC 2000,
DHS с системами Link W, OPSMER
РЛС обнаружения ВЦ и НЦ.DRBV-26D «Jupiter II»
с антенным постом LW08
РЛС обнаружения НЦ.. «Triton G»
РЛС навигационная.2 х 20V90
РЛС УО 2 х «Castor НС»
средства РТР ARBR 21 (DR 3000S)
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC (2x6 ПУ Мк 36)
ГАС с антенной в бульбовом обтекателе. «Spherion»
ГАС с буксируемым

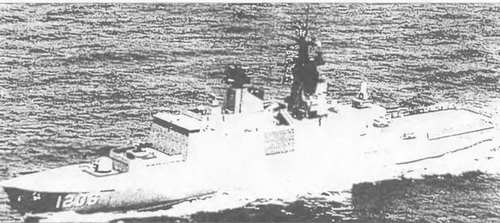

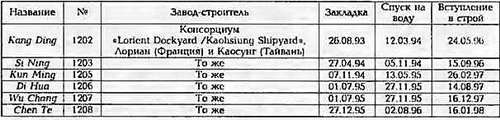

Контракт на постройку во Франции шести фрегатов типа La Fayette (вариант Bravo) для ВМС Тайваня был заключен в середине 1992 г. В связи с резким противодействием заключению этого контракта со стороны КНР, официально заказчик именовался как «Дальневосточный экспортер». Фрегаты этого типа существенно отличаются от базового проектавнешним обликом и архитектурой системы вооружения. В частности, на Biavo установлена более совершенная система ПЛО, оптимизированная для обнаружения и слежения за новейшими малошумными ДЭПЛ КНР российского производства. Системы обнаружения включают как сверхнизкочастотную ГПБА «Lamproie», так и активно-пассивную низкочастотную ГАС AT AS с частотой около 3 кГц. Устройство постановки систем буксируемых излучателей общим весом около 250 кг расположено под ВПП. Максимальная глубина постановки буксируемого тела 235 м. Система обеспечивает также предупреждение о торпедной атаке. В бульбовом обтекателе размещена ГАС «Spherion». Корабли, построенные во Франции (верфь в Лориане), затем оснащались системами оружия на Тайване, на верфи «Kaohsiung». Кроме того, Франция поставила два учебно-тренировочных центра с полным оснащением ГКП. Установленный на фрегатах БИУС TAVITAC 2000 DHS имеет большие возможности, чем БИУС французского прототипа. Предполагается установить на крыше ангара 2x10 ЗРК РАМ, а ЗРК «Vulcan Phalanx» переместить на крышу мостика. Кормовой порт для высадочных и спасательных средств отсутствует.

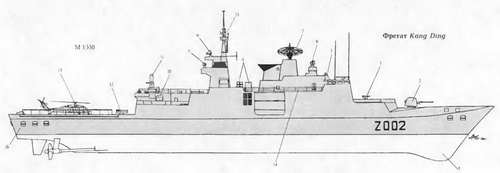

Корабли типа Kang Ding предназначены для поиска и борьбы с подводными лодками как самостоятельно, так и в составе корабельных группировок. Кроме того, они способны длительное время нести патрульную службу, охрану экономической зоны, эскортировать конвои и наносить удары по надводным кораблям противника в условиях угрозы со стороны средств воздушного нападения.
Тип Chin Yang (тип Knox) - 8 единиц
Водоизмещение, т:
стандартное 3 011
полное 4 220, 3877 "
Главные размерения, м:
длина наибольшая.134
ширина наибольшая. 14,3
осадка при полном водоизмещении 4,6
осадка наиболее выступающей частью 7,8
Главная энергетическая установка:
тип. ПТУ
количество х тип ТЗА-
– суммарная мощность, л.с 1 х «Westinghouse» - 35 000
количество х тип главных котлов
(параметры пара) 2 х «ВаЬгоск amp; Willcox» (84,4 кг/см2; 5ICC)
количество гребных винтов. 1 ВФШ
Скорость хода наибольшая, уз..27
Дальность плавания
ходом 20 уз на одном котле, мили 4 000
Экипаж, чел. (в том числе офицеров) 288 (17), включая авиагруппу
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса. «Нагрооп»
ПУ. 2 направляющие в Мк 112 ПАРК
СУ SWG-1A «Нагрооп» LCS
Противолодочный ракетный комплекс
тип комплекса. ASROC
количество ПУ х направляющих (тип ПУ) 1x8 (Мк 112)
боекомплект 8 ПКР RGM-84A+8 ПЛУР RUR-5
Зенитный комплекс:
количество х тип комплекса. 4 х «Stinger»
Артиллерийские комплексы:
количество
АУ х стволов (тип АУ) 2 x 1- 127/54 (FMC Мк 42 мод. 9)СУ.Мк 68 с РЛС SPG-53A/D/F
количество АУ х стволов (тип АУ), 1x 1 -20/76 (Мк 15 «Vulcan/Phalanx») количество АУ х стволов (тип АУ).4 х 1-20-мм (тип 75)
Противолодочное:
количество ТА х труб (тип ТА).2 х 2 -324-мм (Мк 32 мод. 9)
тип торпед.Мк 46 мод. 5
СУ противолодочным оружием Мк 114 мод. 16
Авиационное:
количество х тип вертолетов 1 х «Seasprite» SH-2F системы LAMPS I
(или 1 MD500)
оборудование ВПП светотехническое тип ангара телескопический
1. Обтекатель антенны ГЛС SQS-26 СХ
2. 127-мм АУ
3. ПУ ПЛУР и ПКР RGM-84G
4. Пост СУ Mk68 GFCS
5. ПУ НУРС системы SBROC
6. АП РЛС SPS-40B
7. АП навигационной РЛС LN66
8. АП РЛС SPS-10
9. АП станции WLR-1
10. АП системы Link 14
И. АП комплекса SLQ-32C
12. 324-мм ТА
13. Ангар
14. Вертолет "Seasprite"
15. 20-мм ЗАК "Vulkan Phalanx"
16. Порт ГПБА SQR-18 A(V) 1
Радиоэлектронное:
БИУС. FRISTS с Link 14
(может быть установлена Link W)
РЛС обнаружения ВЦ.. SPS-40B
РЛС обнаружения НЦ SPS-10 или SPS-67
РЛС навигационная LN66
ПРН обнаружения ИК сигналов.UPX-12
средства РТРWLR-1, WLR-6
активные средства РЭПSLQ-32 (V)2
пассивные средства РЭП
(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6-130-мм)
ГАС с антенной в бульбовом обтекателе.SQS-26 СХ
ГАС с ГПБАSQR-18A (V)l
система противоторпедной защиты ТМК6 «Fanfare»/SLQ-25/«Nixie»
TACAN SRN-15
" На № 932 и 935.

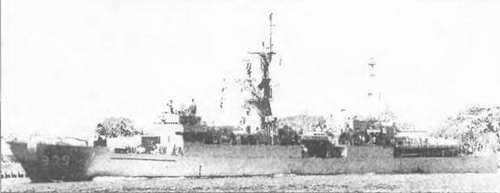

Ching Yang был передан Тайваню 2 июля 1993 г., Fong Yang-23 июля 1993 г., Feng Yang - 6 августа 1993 г., Lan Yang - 30 июня 1994 г., Иае Yang - З марта 1994 г., Hwai Yang - 31 мая 1995 г., Ning Yang и Yi Yang-\ марта 1999 г. Они относятся к многоцелевым фрегатам ВМС
США типа Кnох (см. раздел о фрегатах ВМС Греции и Турции), строившихся в период с 1969 по 1975 гг. Нае Yang является флагманским кораблем 168-й патрульной эскадры. Предполагается перевооружить корабли вертолетами «Seasprite».
ТУРЦИЯ
Турция -одно из немногих государств членов NATO, имеющих неразрешенные территориальные и другие проблемы с сопредельными государствами. Исторически одним из главных ее противников является также член NATO -Греция. Это сделало невозможным усиление или модернизацию ВМС одной страны, без адекватных действий со стороны другой. Учитывая стратегическое положение страны модернизация ВМС Турции осуществлялась как за счет национального бюджета, так и за счет средств NATO. При этом Турция зачастую эксплуатировала советскую (российскую) угрозу только в собственных интересах
Тип Gaziantep (тип Oliver Н. Perry) - 6 единиц
1. Обтекатель ГАС SQS-56
2. ПУ Мк 13 мод. 4
3. ВВВРК
4. Пост приема-погруэки ракетного боезапаса
5. АП РЛС Мк 92
6. АП системы SLQ-32 (V)2
7. АП РЛС SPS-49 (V)4
8. АП системы SATCOM
9. АП РЛС SPS-55
10. АП РЛС SPG-60
