В результате проектные работы над новым кораблем, известным как тип мод. МЕКО 200 TN серии ПА, фирма «Blohm amp; Voss» завершила лишь в июне 1992 г. 14 декабря 1992 г. последовал заказ еще на два фрегата, но уже серии IIB. Как и в случае с типом Yavuz, их строили на турецких верфях по немецкой технологии.

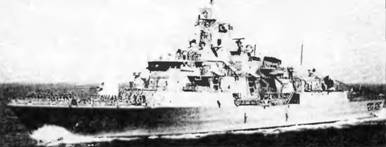

Фрегаты МЕКО 200 TN серии ПА отличаются от серии I составом ЭУ, РЭВ (в первую очередь, БИУС), полной защиты цитадели от ОМП; экипаж возрос до 200 чел Число функциональных модулей увеличено и включает 5 оружейных, 15 электронных, 8 машинных и 2 мачтовых модуля.
Благодаря возросшему водоизмещению (за
БИУС STACOS-TU заменили на более совершенную TACTICOS FD мод. 3* Благодаря ГЭУ только с раздельной работой двигателей удалось увеличить скорость полного хода до 32 уз. Отбор мощности с ГТД на линии валов производится посредством системы малошумных редукторов. ДД обеспечивают крейсерский ход через гидромуфты и самосинхронизирующиеся муфты. Каждый из ДД может работать на любую из линий валов при помощи перекидной передачи. Управление и контроль за работой всех главных либо вспомогательных механизмов и систем полностью автоматизированы.
Контракт на строительство фрегатов серии ПВ был окончательно утвержден в 1994 г. В отличие от фрегатов серии НА, на них установили ВПУ Мк 41 мод. 8 на 16 ракет RIM-7P NATO «Sea Sparrow» (в дальнейшем - 64 «Evolved Sea Sparrow»). Вместо директора ТМХ установлена еще одна РЛС STIR (данные выводятся на консоли управления МОС Мк 2). Вместо системы РЭП SRBOC Мк 158 установлена система ALEX. Усовершенствованная система навигации имеет в своей основе две системы инерциальной навигации ((Raytheon Anschutz MINS». На кораблях серии ПА ВПУ Мк 41 мод. 8 будет установлена при модернизации.
1. Кладовые
2. Цепной ящик
3. Кубрики личного состава
4. Погреб 127-мм патронов
5. Коридоры
6. Лазарет
7. Балластные цистерны
8. Помещения гидроакустиков
9. Носовая электростанция
10. Носовое отделение ДГ
11. Носовое машинное отделение
12. Кормовое машинное отделение
13. Кормовая электростанция
14. Кормовое отделение ДГ
15. Вентиляторная
16. Румпельное отделение
17. Топливные цистерны
18. Цистерна авиационного топлива
19. Обтекатель антенны ГАС SQS-56
20 Модуль 127-мм АУ (подбашенное отделение)
21. 127-мм АУ
22. Модуль 25 мм ЗАК "Sea Zenith"
23. 25-мм ЗАК "Sea Zenith"
24. АП РЛС "Seaguard"
25. Кают-компания офицеров
26. Каюты офицеров
27. АП РЛС STIR
28. АП навигационной РЛС 20 V90
29. АП РЛС AWS 6
30. АП системы Link 11/14
31. ТПК ПКРК "Нагрооп"
32. АП РЛС AWS 9 TN
33. ВПУ Мк 41 мод. 8
34. Ангар
35. Вертолет "Seahawk"

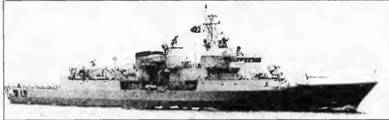

Тип Yavuz (МЕКО 200 TN серии I) - 4 единицы
ФРЕГАТ YILDIRIM
Водоизмещение, т:
стандартное.. 2414
полное. 2919
Главные размерения, м:
длина наибольшая (по КВЛ),.115 (105,8)
ширина наибольшая. 14,2
осадка при полном водоизмещении 4,12
Главная энергетическая установка:
тип. дизельная
количество х тип ДД -
– суммарная мощность, л.с.. 4 х MTU 20V 1163 ТВ93-29 940
количество гребных винтов 2 ВРШ
Скорость хода, уз:
наибольшая 27
оперативно-экономическая (под двумя АА) -.22
Дальность плавания ходом 18 уз, мили. 4 100
Экипаж, чел. (в том числе офицеров) 180 (24)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса.«Нагрооп»
количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)
боекомплект. 8 ЗУР RGM-84A
СУ..SWG-1A (V)
Зенитный ракетный комплекс:
тип комплекса «Sea Sparrow»
количество ПУ х направляющих (тип ПУ) 1 х 8 (Мк 29 мод. 1)
боекомплект 24 х «Aspide» или RIM-7M
СУ..Мк 91 мод. 2 с РЛС STIR

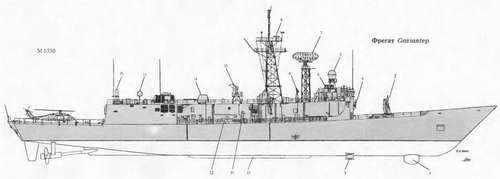

1. 127-мм АУ
2. 25-мм ЗАК "Sea Zenith"
3. Обтекатель антенны ГАС SQS-56
4. АП навигационной РЛС ТМ 1226
5. АП РЛС "Seaguard"
6. АП РЛС ТМХ
7. АП РЛС WM 25
8. АП навигационной РЛС 2690 ВТ ARPA
9. АП РЛС AWS 6
10. АП РЛС AWS 9 TN
11. АП системы Link 10
12. АП системы Link И
13. ТПК ПКРК "Нагрооп"
14. АП РЛС DA 08
15. 324-мм ТА
16. АП РЛС STIR
17. ПРН системы TACAN
18. ПУ Мк 29 мод. 1 ЗРК "Sea Sparrow"
19. Вертолет АВ 212ASW
20. Вертолет "Seahawk" SH-60B
21. ПУ НУРС системы SBROC
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 x1 - 127/45 (Мк 45 мод. 1)
количество АУ х стволов (тип АУ) 3 х 4 -25-мм («Sea Zenith»)
СУ «Cosys» с двумя
РЛС «Seaguard» -AWS 6 «Dolphin» резервная ОЭСУ 2 х «Albis»
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод. 5)
тип торпед.Мк 46 мод. 5
Авиационное:
количество х тип вертолетов I» АВ 212ASW
оборудование ВПП светотехническое
с системой принудительной посадки RAST
тип ангара. палубный
Радиоэлектронное:
БИУС. TAICOS (БИУС соединения) -
STACOS-TU с системами Link 10, WSC 3V(7) SATCOM, Marisat
РЛС обнаружения ВЦ. DA 08 с Mk 10 IFF
РЛС обнаружения ВЦ и НЦ
для СУ «Seaguard». AWS 6
РЛС навигационная. ТМ 1226
РЛС СУ для ПКР и АУ 127-мм. WM 25
активные средства РЭП. RAPIDS
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Mk 36 мод. 1 (2x6 - 130-мм)
