Автомобилеразгрузчик

Автомобилеразгру'зчик, автомобилеопрокидыватель, устройство для выгрузки сыпучих грузов из кузовов бортовых автомобилей. А. бывают стационарные и передвижные (в т. ч. самоходные), тупиковые и проездные.

Стационарные А. обычно применяются на элеваторах (для зерна), самоходные — на зерноочистительных токах, перегрузочных площадках для гравия, щебня и др. По принципу действия различают А. с гидравлической или механической системой подъёма. Для разгрузки автомобиль заезжает на платформу А., оборудованную устройством для наклона на угол, обеспечивающий саморазгрузку. Для фиксации автомобиля во время наклона на платформе имеются выступы или упоры для колёс. Наклон автомобиля производится назад или на боковую сторону.

И. И. Батищев.

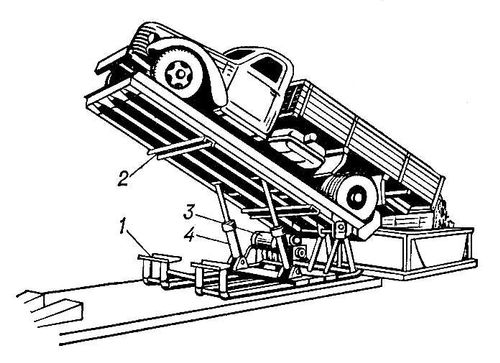

Автомобилеразгрузчик с гидравлической системой подъёма: 1 — опорная рама; 2 — платформа; 3 — гидропривод; 4 — гидравлический цилиндр.

Автомобиль

Автомоби'ль (от авто... и лат. mobilis — движущийся), средство безрельсового транспорта с собственным двигателем.

Историческая справка. Ещё в средние века были известны попытки создания повозок, которые должны были передвигаться силой ветра или мускульной силой сидящих в них людей. Довольно совершенную для своего времени машину (1752) создал русский механик-самоучка крестьянин Леонтий Шамшуренков. Его «самобеглая коляска» приводилась в движение силой двух человек. В 1784—91 над вариантами трёх- и четырехколёсной «самокатки» работал русский изобретатель И. П. Кулибин. В его «самокатке» (рис. 1) были впервые применены такие элементы А., как коробка передач, рулевой механизм, тормоза, роликовые подшипники. С появлением паровой машины (2-я половина 18 в.) создание самодвижущихся повозок быстро продвинулось вперёд. В 1769—70 во Франции Ж. Кюньо (рис. 2), а через несколько лет в Англии У. Мёрдок и Р. Тревитик построили паровые А. Некоторое распространение паровые А. получили в 19 в., например паровые автомобили Г. Герни и У. Ханкока (Англия), А. Болле, А. де Диона и Л. Серполле (Франция). В 30-х гг. 19 в. были попытки установить регулярные пассажирские рейсы паровых А. Много интересных проектов применения паровых А. было в России. Изобретатель и предприниматель В. Гурьев предложил (1837) создать сеть деревянных (торцовых) дорог, по которым могли бы регулярно совершать рейсы паровые А.-тягачи с колёсными прицепами (повозками) летом и санными — зимой. В конце 19 в. производились опыты по созданию электрических А. с питанием от аккумуляторной батареи; они нашли некоторое распространение. Русский инженер И. В. Романов разработал (1899) оригинальную конструкцию электрического извозчика и электробуса (рис. 3). Большое влияние на развитие конструкции А. имели изобретения дифференциала (1828, О. Пеккёр, Франция), пневматической шины (1845, Р. Томпсон, Англия), передних управляемых колёс на цапфах (1816, Г. Лангеншпергер, Германия), независимой подвески колёс (1878, А. Болле, Франция) и др.

Широкое применение А. как транспортного средства начинается с появлением быстроходного двигателя внутреннего сгорания. Э. Ленуар (Франция) в 1862 сделал попытку установки на А. своего газового двигателя, которая успеха не имела. В 1885 Г. Даймлер (Германия) построил мотоцикл с бензиновым двигателем, а в 1886 его соотечественник К. Бенц взял патент на трёхколёсный А. с таким же двигателем мощностью 0,75 л. с. Последующие годы явились началом промышленного производства А. В 1890-е гг. появились первые А. «Панар-Левассор» и"Де Дион-Бутон" (Франция), в 1892 построил свой первый автомобиль Генри Форд (США) и начал их промышленное производство в 1903 (рис. 4). Один из первых русских А. «Руссо-Балт» (1908) показан на рис. 5. Первый советский А. — АМО-Ф15 был выпущен в 1924 (рис. 6). В 1932 в СССР началось массовое производство А. ГАЗ-А (рис. 7). См. Автомобильная промышленность. О развитии конструкций А. см. в статьях Грузовой автомобиль, Легковой автомобиль.

С 1894 регулярно устраиваются автомобильные гонки, которые сыграли большую роль в развитии конструкции А. и их распространении. Если в первой гонке средняя скорость была 24 км/ч, то уже через 5 лет она достигла 70 км/ч; в 1904 она составила 100 км/ч и в 1907 — 114 км/ч. Абсолютный мировой рекорд скорости составил (1968) 966,753 км/ч на А. с газотурбинным и 658,667 км/ч с поршневым двигателем.

Классификация А. По назначению А. разделяются на транспортные, специальные и гоночные. Транспортные А. служат для перевозки грузов и пассажиров. Специальные А. имеют постоянно смонтированное оборудование или установки и применяются для различных целей (пожарные и коммунальные А., автолавки, автокраны и т. п.). Гоночные А. предназначаются для спортивных соревнований, в том числе для установления рекордов скорости (рекордно-гоночные А.).

Транспортные А. в свою очередь делятся на легковые, грузовые и автобусы. Легковые автомобили имеют вместимость от 2 до 8 человек. Они выпускаются с закрытыми (седан и лимузин), открытыми (фаэтон) и открывающимися (кабриолет) кузовами. Грузовые автомобили оборудованы кузовом для перевозки груза, грузоподъёмность их от 0,25 до 100 т. Грузовые А. без кузова или с небольшим кузовом, предназначенным для балласта, приспособленные для буксировки прицепных систем, называются А.-тягачами, они бывают седельные (для полуприцепов) и буксирные (для прицепов). А. или А.-тягач вместе с прицепной системой (прицеп, полуприцеп, прицеп-роспуск, прицеп-тяжеловоз) образуют автомобильный поезд. Автобусы, имеющие кузов вместимостью более 8 чел., подразделяются на городские, пригородные, междугородные (туристские), местного сообщения и др.

По проходимости А. разделяются на дорожные, внедорожные (карьерные) и А. повышенной и высокой проходимости. Дорожные предназначены для эксплуатации по общей сети автомобильных дорог. Внедорожные, имеющие увеличенные габаритные размеры и осевые нагрузки, могут использоваться только на специальных дорогах, например в карьерах. А. повышенной и высокой проходимости рассчитаны на работу в тяжёлых дорожных условиях и по бездорожью. Основной вид таких А. — колёсные полноприводные (т. е. имеющие привод ко всем колёсам). Кроме колёсных, различают ещё следующие А. высокой проходимости: колёсно-гусеничные со сменными гусеничными движителями или колёсами; полугусеничные, имеющие одновременно гусеничные движители и колёса; снегоходы с движителями в виде широких гусениц или шнеков; А. на пневмокатках; амфибии — колёсные А. с водонепроницаемым кузовом и дополнительным движителем в виде гребного винта; А. на воздушной подушке, приводимые в движение тяговым воздушным винтом или реакцией направляемой назад струи воздуха от компрессора; шагающие А., передвигающиеся с помощью перемещающихся лыж. Проходимость обычных дорожных А. может быть существенно улучшена установкой на их задние ведущие колёса арочных шин с очень широким профилем и высокими грунтозацепами.

Конструкция А. Автомобиль состоит из двигателя, трансмиссии, ходовой части, механизмов управления, электрооборудования, кузова для перевозки пассажиров или грузов и кабины (у грузовых А.).

В зависимости от рода двигателя различают: паровые А. (распространения не имеют); бензиновые А. — с двигателем внутреннего сгорания, работающим на автомобильном бензине (большинство легковых А. и грузовых А, малой и средней грузоподъёмности); дизельные А. — с двигателем внутреннего сгорания, работающим на дизельном топливе (преимущественно грузовые А. большой грузоподъёмности и многоместные автобусы); газобаллонные автомобили — с газовым двигателем внутреннего сгорания, работающим на сжатых или сжиженных горючих газах, запас которых находится в установленных на А. баллонах (распространены только в районах с дешёвым газовым топливом); газогенераторные автомобили — с двигателем внутреннего сгорания, работающим на газе, получаемом из твёрдого топлива (древесных чурок, угля, торфа и различных брикетов) в газогенераторе, установленном на А. (получили массовое применение в годы Великой Отечественной войны вследствие дефицита жидких топлив); газотурбинные автомобили — с газовой турбиной (пока распространения не получили, но перспективны для применения в качестве тяжёлых и внедорожных грузовых А. и скоростных междугородных автобусов); электрические А. — с двигателем, работающим от аккумуляторных батарей (из-за малого запаса хода и большого веса пока используются в небольшом количестве, главным образом как грузовые А. малой грузоподъёмности для работы в городах, перспективны как легковые и грузовые А. после промышленного освоения аккумуляторов большой ёмкости при малом весе). См. также Автомобильный двигатель.

Трансмиссия (силовая передача) передаёт вращающий момент от двигателя к движителю А. (колёсам, гусеницам и др.). Трансмиссия может быть: механической, электромеханической и гидромеханической. Наиболее распространена механическая трансмиссия (рис. 8), которая обычно состоит из сцепления — муфты, дающей возможность кратковременно разъединить и плавно соединить двигатель и последующие механизмы трансмиссии; коробки передач — шестерённого ступенчатого редуктора, позволяющего изменять в широких пределах вращающий момент на ведущих колёсах (тяговую силу) и осуществлять задний ход; карданной передачи — валов с шарнирами, передающих вращающий момент от коробки передач к главной передаче при изменяющихся углах между их валами; главной передачи — шестерённого редуктора, постоянно повышающего вращающий момент, передаваемый от коробки передач к ведущим колёсам; дифференциала — механизма, распределяющего вращающий момент от главной передачи между ведущими колёсами, благодаря чему они вращаются на поворотах и неровностях дороги с разными угловыми скоростями; полуосей, передающих вращающий момент на ведущие колёса. Главные передачи, выполняемые ранее в виде пары конических шестерён с прямыми зубьями (у грузовых А. в виде двух пар — цилиндрической и конической), делают со спиральными зубьями или с гипоидным зацеплением. При поперечном расположении двигателя главные передачи выполняются в виде цилиндрических передач. На некоторых А. высокой проходимости или большой грузоподъёмности применяют разнесённые главные передачи в виде центрального конического редуктора и бортовых (колёсных) редукторов (пары цилиндрических шестерён с наружным или внутренним зацеплением, планетарного редуктора).

Наиболее перспективны бесступенчатые передачи, которые значительно облегчают управление, улучшают комфортабельность езды и проходимость А. Эти передачи часто называют автоматическими трансмиссиями, поскольку в них передаточное число изменяется автоматически с помощью аппаратуры автоматического управления коробкой передач или совместного действия трансформатора момента и аппаратуры автоматического управления. Широко распространены гидромеханические (гидротрансформатор и ступенчатая механическая коробка передач), гидрообъёмные (гидронасос и гидромоторы) и электромеханические (генератор, электродвигатели и механические редукторы) трансмиссии. Гидромеханическую передачу чаще всего применяют для легковых А. высокого класса и больших городских автобусов, электромеханические — для особо тяжёлых грузовых А. См. Гидродинамическая передача.

Ходовая часть А. состоит из рамы, подвески, осей (мостов) и колёс. Рама А. служит для установки кузова, кабины, двигателя, коробки передач и других механизмов и узлов. У большинства легковых А. и автобусов раму заменяет кузов, который в этом случае представляет собой прочную и жёсткую несущую систему. Подвеска А. выполняет упругую связь рамы или несущего кузова с осями (мостами). При помощи подвески осуществляется передача сил, действующих на колёса, раме (кузову), смягчаются динамические нагрузки, колебаниям придаётся желаемый характер, что обеспечивает необходимую плавность хода и устойчивость А. при движении. Долгое время на А. применялась подвеска в виде листовых рессор, затем в качестве упругого элемента стали использовать также витые пружины, торсионы, пневматические или гидропневматические элементы. Для быстрого гашения колебаний в систему подвески вводятся амортизаторы (обычно гидравлические рычажные и телескопические), а для уменьшения крена на поворотах — стабилизаторы поперечной устойчивости. Широко распространена независимая подвеска колёс (рис. 9), при которой каждое колесо подвешено к раме отдельно, так что изменение положения одного из них не вызывает перемещения другого.

На большинстве А. применяют дисковые колёса, состоящие из прикрепляемого к установленной на оси ступице диска и обода с камерной или бескамерной пневматической шиной (см. Шина автомобильная), а для тяжёлых грузовых А. и больших автобусов — также бездисковые колёса с ободом, крепящимся непосредственно к ступице.

Механизмы управления А. включают рулевое управление и тормозную систему. Рулевое управление (рис. 10) служит для изменения направления движения А., что осуществляется поворотом передних колёс вместе с цапфами, на которых они установлены, посредством рулевого механизма (червячная, винтовая, кривошипная или реечная передачи), связанного валом с рулевым колесом (штурвалом) и системой привода с цапфами передних колёс. Для облегчения управления А. в рулевой привод вводятся гидравлические, пневматические или гидропневматические усилители. В СССР и других странах, где принято правостороннее движение, применяют левое рулевое управление, и наоборот. Это улучшает обзорность дороги, что особенно важно при обгоне. Рулевое управление должно обеспечивать хорошую поворотливость А. без бокового скольжения управляемых колёс на повороте при минимальном усилии на рулевом колесе, а также стабилизацию колёс при прямолинейном движении. Лёгкость управления создаётся необходимым передаточным числом рулевого механизма и рулевого привода (силовое передаточное число находится в пределах 100—300), причём передаточное число рулевого механизма часто бывает переменным. Рулевой привод осуществляет одновременный поворот управляемых колёс на различные углы с качением их без бокового скольжения. Стабилизация управляемых колёс, т. е. их способность сохранять положение, занимаемое при прямолинейном движении, и автоматически возвращаться в это положение, когда рулевое колесо будет отпущено, достигается поперечным и продольным наклоном шкворней поворотных цапф колёс. Для повышения маневренности А., особенно повышенной проходимости, делают управляемыми все колёса (2-осные А.) или колёса двух передних осей (4-осные А.). Для этой же цели выполняют поворотными колёса прицепов-роспусков или полуприцепов у автопоездов. Тормозная система служит для замедления движения и полной остановки (рабочий ножной тормоз), а также для удержания А. на месте (стояночный ручной тормоз). Рабочий тормоз действует на все колёса А. На каждом колесе устанавливают барабанный или дисковый тормозной механизм, действие которого осуществляется гидравлическим, пневматическим или пневмогидравлическим приводом. В тормозных механизмах тормозные колодки с фрикционными накладками во время торможения прижимаются к колёсному тормозному барабану или диску. Гидравлический привод (рис. 11), который часто бывает снабжен вакуумным или пневматическим усилителем, применяется на легковых А. и грузовых А. малой грузоподъёмности, на остальных А. устанавливается преимущественно пневматический привод, получающий сжатый воздух от компрессора, приводимого в действие двигателем А. Стояночный тормоз действует обычно только на ведущие колёса (непосредственно или через трансмиссию).
