Большая Советская Энциклопедия (ЦЕ)

Целлофан

Целлофа'н (от целлюлоза и греч. phanos — светлый), прозрачный плёночный материал, получаемый из вискозы (см. также Гидратцеллюлозные плёнки ). Ц. используют главным образом как упаковочный материал, искусственную оболочку в производстве колбасных изделий и др.

Целлофанирование

Целлофани'рование, при прессовка плёнки (полиграфической), нанесение на листовую печатную продукцию прозрачных синтетических плёнок методом прессования. Выполняется для повышения устойчивости к воздействиям внешней среды суперобложек , обложек, открыток и т.п., а также для улучшения внешнего вида изданий. Целлофан, от которого получил название процесс, вследствие низкого качества не применяется и заменен плёнками из полиэтилентерефталата, полипропилена и т.п. толщиной 10—20 мкм.

Целлулоид

Целлуло'ид (от целлюлоза и греч. eidos — вид), пластмасса на основе нитрата целлюлозы (коллоксилина), содержащая пластификатор (дибутилфталат, касторовое или вазелиновое масло, синтетическая камфора) и краситель. Ц. перерабатывают горячим штампованием, прессованием, механической обработкой. Применяют для изготовления планшетов, линеек, различных галантерейных товаров, игрушек и др. Существенный недостаток Ц.— горючесть, вследствие чего использование его значительно сокращается.

Целлулоид

Целлуло'ид (от целлюлоза и греч. 'eidos — вид), пластмасса на основе нитрата целлюлозы (коллоксилина), содержащая пластификатор (дибутилфталат, касторовое или вазелиновое масло, синтетическая камфора) и краситель. Ц. перерабатывают горячим штампованием, прессованием, механической обработкой. Применяют для изготовления планшетов, линеек, различных галантерейных товаров, игрушек и др. Существенный недостаток Ц. — горючесть, вследствие чего использование его значительно сокращается.

Целлюлаза

Целлюла'за, фермент класса гидролаз. Расщепляет полисахарид целлюлозу (клетчатку) с образованием глюкозы или дисахарида целлобиозы. Содержится в проросшем зерне, во многих бактериях, грибах (особенно активен в домовых грибах, развивающихся на древесине); имеется у некоторых животных, питающихся древесиной (корабельный червь, древоточцы). Способность жвачных животных переваривать клетчатку обусловлена присутствием в их желудке (главным образом в рубце) симбиотических микроорганизмов, выделяющих Ц.

Целлюлоза

Целлюло'за (франц. cellulose, от лат. cellula, буквально — комнатка, клетушка, здесь — клетка), клетчатка, один из самых распространённых природных полимеров (полисахарид ); главная составная часть клеточных стенок растений, обусловливающая механическую прочность и эластичность растительных тканей. Так, содержание Ц. в волосках семян хлопчатника 97—98%, в стеблях лубяных растений (лён, рами, джут) 75—90%, в древесине 40—50%, камыше, злаках, подсолнечнике 30—40%. Обнаружена также в организме некоторых низших беспозвоночных.

В организме Ц. служит главным образом строительным материалом и в обмене веществ почти не участвует. Ц. не расщепляется обычными ферментами желудочно-кишечного тракта млекопитающих (амилазой, мальтазой); при действии фермента целлюлазы, выделяемого микрофлорой кишечника травоядных животных, Ц. распадается до D-глюкозы. Биосинтез Ц. протекает с участием активированной формы D-глюкозы.

Выделение целлюлозы из природных материалов основано на действии реагентов, растворяющих или разрушающих содержащиеся в растительных тканях нецеллюлозные компоненты (белки, жиры, воски, смолы, лигнин, а также полисахариды — спутники Ц.). Методы выделения зависят от типа растительного материала и назначения Ц. Основные из них: щелочная варка (обработка растительных материалов разбавленным раствором едкого натра под давлением с последующей отбелкой — обработкой окислителями, например гипохлоритом натрия), применяемая главным образом для получения хлопковой Ц.; сульфитная варка (обработка под давлением водными растворами бисульфита кальция, магния, натрия или аммония, содержащими небольшое количество свободного SO₂ ) и сульфатная варка (обработка под давлением водным раствором смеси едкого натра и сульфида натрия), используемые для выделения Ц. из древесины. Из соломы Ц. выделяют хлорно-щелочным методом (последовательной обработкой водным раствором едкого натра и хлором). См. также Целлюлозно-бумажная промышленность .

Структура и свойства целлюлозы. Ц. — волокнистый материал белого цвета, плотность 1,52—1,54 г/см³ (20 °С). Ц. растворима в т. н. медно-аммиачном растворе [раствор амминкупрум (II)-гидроксида в 25%-ном водном растворе аммиака], водных растворах четвертичных аммониевых оснований, водных растворах комплексных соединений гидроокисей поливалентных металлов (Ni, Со) с аммиаком или этилендиамином, щелочном растворе комплекса железа (III) с виннокислым натрием, растворах двуокиси азота в диметилформамиде, концентрированной фосфорной и серной кислотах (растворение в кислотах сопровождается деструкцией Ц.).

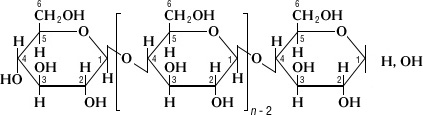

Макромолекулы Ц. построены из элементарных звеньев D-глюкозы , соединённых 1,4-b-гликозидными связями в линейные неразветвлённые цепи:

Средняя степень полимеризации Ц. изменяется в широких пределах; например, для Ц. вискозного волокна она составляет 300—500, для Ц. хлопкового волокна и лубяных волокон — 10—14 тыс. (вискозиметрия. метод или по данным определения в ультрацентрифуге). Ц. отличается значительной полидисперсностью по молекулярной массе; характер кривых молекулярно-массового распределения зависит от вида исходного целлюлозосодержащего материала и способа выделения из него Ц.

Ц. обычно относят к кристаллическим полимерам. Для неё характерно явление полиморфизма, т. е. наличие ряда структурных (кристаллических) модификаций, различающихся параметрами кристаллической решётки и некоторыми физическими и химическими свойствами; основными модификациями являются Ц. I (природная Ц.) и Ц. II (гидратцеллюлоза ).

Ц. имеет сложную надмолекулярную структуру. Первичный элемент её — микрофибрилла, состоящая из нескольких сотен макромолекул и имеющая форму спирали (толщина 35—100

, длина 500—600

 и выше). Микрофибриллы объединяются в более крупные образования (300—1500

), по-разному ориентированные в различных слоях клеточной стенки. Фибриллы «цементируются» т. н. матриксом, состоящим из др. полимерных материалов углеводной природы (гемицеллюлозы, пектина) и белка (экстенсина).

Гликозидные связи между элементарными звеньями макромолекулы Ц. легко гидролизуются под действием кислот, что является причиной деструкции Ц. в водной среде в присутствии кислых катализаторов. Продукт полного гидролиза Ц. — глюкоза; эта реакция лежит в основе промышленного способа получения этилового спирта из целлюлозосодержащего сырья (см. Гидролиз растительных материалов ). Частичный гидролиз Ц. протекает, например, при выделении её из растительных материалов и при химической переработке. Неполным гидролизом Ц., осуществляемым таким образом, чтобы деструкция происходила только в малоупорядоченных участках структуры, получают т. н. микрокристаллическую «порошковую» Ц. — белоснежный легкосыпучий порошок.

В отсутствие кислорода Ц. устойчива до 120—150 °С; при дальнейшем повышении температуры природные целлюлозные волокна подвергаются деструкции, гидратцеллюлозные — дегидратации. Выше 300 °С происходит графитизация (карбонизация) волокна — процесс, используемый при получении углеродных волокон .

Вследствие наличия в элементарных звеньях макромолекулы гидроксильных групп Ц. легко этерифицируется и алкилируется; эти реакции широко используются в промышленности для получения простых и сложных эфиров Ц. (см. Целлюлозы эфиры ). Ц. реагирует с основаниями; взаимодействие с концентрированными растворами едкого натра, приводящее к образованию щелочной Ц. (мерсеризация Ц.), — промежуточная стадия при получении эфиров Ц. Большинство окислителей вызывает неизбирательное окисление гидроксильных групп Ц. до альдегидных, кето- или карбоксильных групп, и только некоторые из окислителей (например, йодная кислота и её соли) — избирательное (т. е. окисляют ОН-группы у определённых атомов углерода). Окислительной деструкции Ц. подвергают при получении вискозы (стадия предсозревания щелочной Ц.); окисление происходит также при отбелке Ц.
