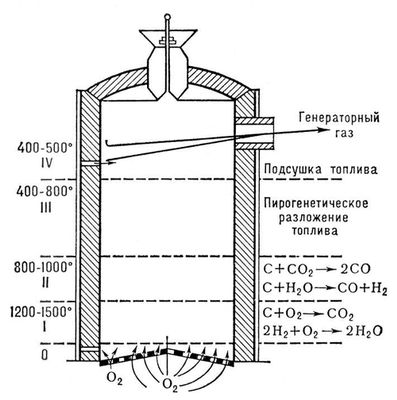

Рис. 1. Схема прямого процесса образования газа в газогенераторе.

Газогенераторный автомобиль

Газогенера'торный автомоби'ль, автомобиль, двигатель которого работает на газе, получаемом из твёрдого топлива в газогенераторе , смонтированном на его шасси. В СССР работы по созданию Г. а. были начаты в 1923, серийный выпуск Г. а. (ЗИС-13) был освоен в 1938. В качестве топлива для Г. а. используются древесные чурки (преимущественно твёрдых пород, влажностью 20—25%) либо бурый уголь. Возможно применение древесного угля, торфа, полукокса, антрацита и др. Г. а. предназначены для эксплуатации в районах, отдалённых от мест производства жидкого топлива. Г. а. широко применялись во время Великой Отечественной войны 1941—45, когда ощущался острый недостаток жидкого топлива для

нужд автомобильного транспорта.

Газогенераторная установка автомобиля состоит из газогенератора, очистительно-охладительного и газосмесительных устройств.

При работе на генераторном газе двигатель развивает значительно меньшую мощность, чем при работе на бензине, из-за меньшей теплоты сгорания газовоздушной смеси [2,4—2,5 кдж/м3 (580—600 кал/м3 )] по сравнению с бензо-воздушной [3,5—3,6 кдж/м3 (830—850 кал/м3 )]. Эти потери мощности могут быть частично компенсированы повышением степени сжатия двигателя (в связи с меньшей склонностью генераторного газа к детонации), а улучшение динамических качеств автомобиля может быть достигнуто изменением передаточного отношения главной передачи.

Относительно большая масса газогенераторной установки (примерно 350 кг ) снижает полезную грузоподъёмность Г. а. Г. а. на базе автомобиля ЗИЛ-164 (грузоподъёмность 3500 кг, мощность двигателя 47 квт ) расходует на 100 км пробега 100—140 кг берёзовых чурок влажностью 25%.

Лит.: Токарев Г. Г., Газогенераторные автомобили, М., 1955.

Г. Г. Терзибашьян.

Газодизель

Газоди'зель,газовый двигатель , засасывающий газо-воздушную смесь и сжимающий её настолько, что впрыснутая в конце хода сжатия небольшая порция жидкого топлива воспламеняется (как в дизеле ). Степень сжатия около 15. Г. применяются в нефтяной и газовой промышленности на газоперекачивающих станциях.

Газодинамическая лаборатория

Газодинами'ческая лаборато'рия (ГДЛ), первая советская ракетная научно-исследовательская и опытно-конструкторская организация. Создана в военном ведомстве по инициативе Н. И. Тихомирова в 1921 в Москве для разработки ракетных снарядов на бездымном порохе. В 1927 перебазирована в Ленинград. В ГДЛ был создан бездымный порох на нелетучем растворителе (тротилпироксилиновый) с большой толщиной свода шашек. В 1927—33 разработаны пороховой старт лёгких и тяжёлых самолётов (У-1, ТБ-1 и др.), ракетные снаряды нескольких калибров различного назначения для стрельбы с земли и самолётов. Снаряды с некоторой доработкой в Реактивном научно-исследовательском институте (РНИИ) были использованы во время Великой Отечественной войны 1941—45 в гвардейских реактивных миномётах («Катюша»). В этих работах основное творческое участие принимали Н. И. Тихомиров, В. А. Артемьев, Б. С. Петропавловский, Г. Э. Лангемак и др.

В 1929 в ГДЛ было организовано подразделение, в котором под руководством В. П. Глушко разрабатывались первый в мире электрический ракетный двигатель (ЭРД) и первые советские жидкостные ракетные двигатели (ЖРД). В 1930—33 создано семейство ЖРД — от ОРМ, ОРМ-1 до ОРМ-52 тягой до 3000 н (~ 300 кгс ). В 1930 впервые предложены в качестве окислителей для ракетного топлива азотная кислота, её растворы с четырёхокисью азота, хлорная кислота, тетранитрометан, перекись водорода, а в качестве горючего — бериллий и др., созданы керамическая теплоизоляция камер сгорания двуокисью циркония и профилированное сопло, а в 1931 — самовоспламеняющееся горючее и химическое зажигание, карданная подвеска двигателя. В 1931 проведено около 50 стендовых огневых испытаний ЖРД. В 1931—32 разработаны и испытаны поршневые топливные насосы, приводимые в действие газом, отбираемым из камеры сгорания ракетного двигателя, в 1933 — конструкция турбонасосного агрегата с центробежными топливными насосами для двигателя тягой 3000 н. В создании ЭРД и ЖРД в лаборатории под руководством конструктора двигателей В. П. Глушко активно участвовали инженеры и техники А. Л. Малый, В. И. Серов, Е. Н. Кузьмин, И. И. Кулагин, Е. С. Петров, П. И. Минаев, Б. А. Куткин, В. П. Юков, Н. Г. Чернышев и др.

В конце 1933 ГДЛ вошла в состав Реактивного научно-исследовательского института.

В связи с 40-летием ГДЛ на зданиях Главного Адмиралтейства и Иоанновского

равелина Петропавловской крепости (Ленинград), там, где в 30-х годах размещалась ГДЛ, установлены мемориальные доски (рис. ). Учитывая основополагающий вклад ГДЛ в развитие ракетной техники, комиссия АН СССР присвоила кратерной цепочке протяжённостью 1100 км на обратной стороне Луны наименование ГДЛ, а 10 лунным кратерам — имена сотрудников ГДЛ.

Лит.: Петрович Г. В., Развитие ракетостроения в СССР, ч. 1—2, М., 1968; его же, Ракетные двигатели, ГДЛ — ОКБ, 1929—69, М., 1969; Космонавтика. Маленькая энциклопедия, 2 изд., М., 1970.

Мемориальная доска на Иоанновском равелине Петропавловской крепости. Ленинград.

Газодинамический лазер

Газодинами'ческий ла'зер, газовый лазер, в котором инверсия населённостей колебательных уровней энергии молекул газа создаётся адиабатическим охлаждением сверхзвуковых потоков газовых масс, предварительно нагретых до высокой температуры (1000—2000 °С, после охлаждения — 350 °С). Необходимый состав газа и требуемую температуру можно получить при сгорании заранее подобранных веществ, например при сгорании СО с воздухом. См. Газовый лазер .

Газожидкостныи двигатель

Газожи'дкостныи дви'гатель, см. в ст. Газовый двигатель .

Газойль

Газо'йль (от газ и англ. oil — масло), фракции нефти, выкипающие в интервале 200—400 °С и занимающие при перегонке нефти промежуточное положение между керосином и лёгкими индустриальными маслами. Г. в основном применяют в качестве дизельного топлива , сырья для каталитического крекинга и др. Как товарный продукт с точно нормированными константами не вырабатывается.

Газокамера

Газока'мера в ветеринарии, специальное помещение, предназначенное для окуривания сернистым ангидридом животных при чесотке, вшивости; применяется также для дезинсекции упряжи, снаряжения и предметов ухода за животными.

Газокаротажная станция

Газокарота'жная ста'нция, см. Газовый каротаж .

Газокомпрессорная станция

Газокомпре'ссорная ста'нция, станция повышения давления природного газа при его добыче, транспортировании и хранении. По назначению Г. с. подразделяются на головные (дожимные) магистральных газопроводов, линейные Г. с. магистральных газопроводов, Г. с. подземных газохранилищ и Г. с. для обратной закачки газа в пласт. Основные технологические параметры Г. с.: производительность, мощность, степень сжатия газа и максимальное рабочее давление.

Головные Г. с. магистральных газопроводов повышают давление газа, поступающего с промысла, начиная с момента, когда пластовое давление падает ниже уровня, обеспечивающего на входе в газопровод расчётное рабочее давление. Мощность и степень сжатия головной Г. с. наращиваются постепенно, по мере падения пластового давления, в течение всего периода постоянного отбора газа из месторождения. В период падающей добычи отбор газа из месторождения осуществляется в количестве, определяемом мощностью головной Г. с. Мощность головной Г. с. может достигать 100 Мвт (100 тыс. квт ) и более. Степень сжатия станции (отношение выходного давления к входному) возрастает от 1,2—1,5 до 5—10 к концу эксплуатации.

Линейные Г. с. магистральных газопроводов компенсируют снижение давления в трубопроводе, поддерживая его на расчётном уровне. Степень сжатия и мощность линейных Г. с. зависят от производительности и технико-экономических показателей компрессорных установок и общестанционного оборудования. Расстояние между линейными Г. с. (75—150 км ) и рабочее давление зависят от параметров трубопровода и определяются технико-экономическим расчётом магистрального газопровода в целом. Диапазон рабочих параметров линейных Г. с.: степень сжатия 1,25—1,7; рабочее давление 5,5—8 Мн/м2 (55—80 кгс/см2 ), мощность 3—75 Мвт; суточная производительность 5—100 млн. м3 . Открытие крупных месторождений природного газа и высокая эффективность магистральных газопроводов большой производительности обусловливают тенденцию к дальнейшему увеличению мощности линейных Г. с. до 150—200 Мвт с суточной производительностью 300 млн. м3 .
