Шайбовое Г. осуществляется с помощью плоских вращающихся шестерён и шайб с вырезанными в них окнами. При вращении шайбы её окна совмещаются с окнами в днище и головке цилиндра, в это время осуществляется процесс Г.

Золотниковое (бесклапанное) Г. выполняют золотники , имеющие привод от коленчатого вала двигателя.

Щелевое Г. применяется в двухтактных двигателях. В стенках цилиндра имеются щели (окна), которые открываются и закрываются движущимся в цилиндре поршнем.

Наиболее распространённым видом комбинированного Г. является клапанно-щелевое (рис. 2 ), при котором выхлоп осуществляется через выпускной клапан, а всасывание — через щелевое устройство.

Лит. см. при статьях Двигатель внутреннего сгорания и Дизель .

Г. С. Скубачевский

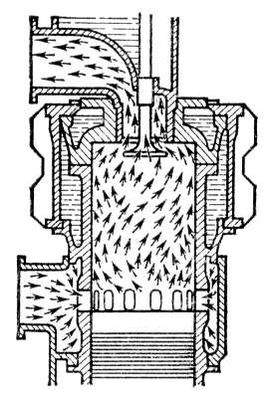

Рис. 2. Комбинированное клапанно-щелевое газораспределение.

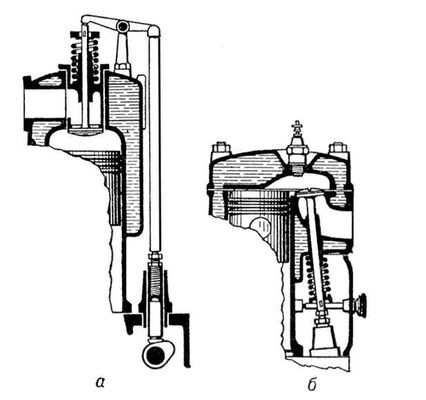

Рис. 1. Клапанное газораспределение; а — верхняя, или подвесная, система; 6 — нижняя, или боковая, система.

Газораспределительная станция

Газораспредели'тельная ста'нция, служит для понижения давления газа до уровня, необходимого по условиям его безопасного потребления.

По назначению различают несколько типов Г. с.: станции на ответвлении магистрального газопровода (на конечном участке его ответвления к населённому пункту или промышленному объекту) производительностью от 5—10 до 300—500 тыс. м³ в час; промысловая Г. с. для подготовки газа (удаление пыли, влаги), добытого на промысле, а также для снабжения газом близлежащего к промыслу населённого пункта; контрольно-распределительные пункты, размещаемые на ответвлениях от магистральных газопроводов к промышленным или сельскохозяйственным объектам, а также для питания кольцевой системы газопроводов вокруг города (производительностью от 2—3 до 10—12 тыс. м³ в час); автоматическая Г. с. для снабжения газом небольших населённых пунктов, совхозных и колхозных посёлков на ответвлениях от магистральных газопроводов (производительностью 1—3 тыс. м³ в час): газорегуляторные пункты (производительностью от 1 до 30 тыс. м³ в час) для снижения давления газа и поддержания его на заданном уровне на городских газовых сетях высокого и среднего давления; газорегуляторные установки для питания газовых сетей или целиком объектов с расходом газа до 1,5 тыс. м³ в час.

Г. с. на магистральных газопроводах понижают начальное давление газа (например, 5 Мн/м² , т. е. 50 кгс/см² ) по одно-, двух- или трёхступенчатой схеме до 0,1 Мн/м² и менее, на автоматических Г. с. давление снижается с 5,5 до 3-10^{– 2} Мн/м²– , на газорегуляторных пунктах высокое давление (1,2 или 0,6 Мн/м² ) снижается до среднего (0,3 Мм/м² ) или низкого (300 мм вод. ст. ).

Ю. М. Белодворский

Газорегуляторное устройство

Газорегуля'торное устро'йство, предназначено для автоматического снижения и поддержания на заданном уровне давления газа в газопроводе путем изменения количества газа, протекающего через регулирующий клапан. Г. у. состоит из регулирующего клапана, чувствительного и управляющего элементов. Различают Г. у.: прямого действия (дроссельный клапан перемещается в результате изменения конечного давления) и непрямого действия (чувствительный элемент воздействует на регулируемый орган самостоятельно источником энергии — воздухом, газом, жидкостью). Несмотря на то что Г. у. прямого действия обладают меньшей чувствительностью (по сравнению с регуляторами непрямого действия), в системах газоснабжения они нашли более широкое применение из-за простоты конструкции и удобства эксплуатации. Изменение давления газа, возникающее вследствие непостоянства его отбора, в Г. у. прямого действия (рис. ) вызывает перемещение мембраны, а вместе с ней и изменение проходного сечения дроссельного устройства и, как следствие, уменьшение или увеличение количества газа, протекающего через Г. у.

Лит.: Газовое оборудование, приборы и арматура, М., 1963.

Н. И. Рябцев.

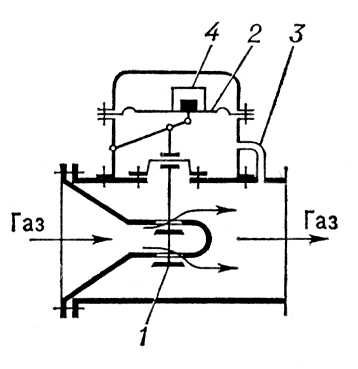

Газорегуляторное устройство прямого действия: 1 — дроссельный клапан; 2 — мембрана; 3 — импульсная трубка; 4 — пружина (груз) мембраны.

Газорегуляторный пункт

Газорегуля'торный пункт, система устройств для автоматического снижения и поддержания постоянного давления газа в распределительных газопроводах. Г. п. включает регулятор давления для поддержания давления газа, фильтр для улавливания механических примесей, предохранительные клапаны, препятствующие попаданию газа в распределительные газопроводы при аварийном давлении газа сверх допустимых параметров, и контрольно-измерительные приборы для учёта количества проходящего газа, температуры, давления и телеметрического измерения этих параметров. Г. п. сооружаются на городских распределительных газопроводах, а также на территории промышленных и коммунально-бытовых предприятий, имеющих разветвленную сеть газопроводов. Г. п., монтируемые непосредственно у потребителей и предназначенные для снабжения газом котлов, печей и др. агрегатов, обычно называют газорегуляторными устройствами . В зависимости от давления газа на входе Г. п. бывают: среднего (от 0,05 до 3 кгс/см² ) и высокого (до 12 кгс/см² ) давления (1 кгс/см² = 0,1Мн/м² ).

Газосветная трубка

Газосве'тная тру'бка, высоковольтный газоразрядный источник света , в котором используется излучение положительного столба тлеющего разряда . Г. т. изготовляют из стекла, по концам впаивают цилиндрические электроды из стали (реже никеля, алюминия и др. металлов), наполняют аргоном, неоном (реже др. газами) до давления 400—2100 н/м² (3—16 мм рт. ст. ) и некоторым количеством ртути, включают в сеть переменного тока через трансформатор 1,2—13 кв с магнитным рассеянием. Г. т. имеют диаметр 10—30 мм и длину 0,1—3 м. С целью расширения цветовой гаммы излучения и повышения световой отдачи внутренняя поверхность трубок покрывается люминофором. Яркость Г. т. обычно составляет около 1 кнт. Г. т. изгибают, придавая им форму букв, знаков, фигур, и применяют в рекламном, декоративном освещении, а также для сигнализации.

Г. С. Сарычев.

Газоснабжение

Газоснабже'ние, организованная подача и распределение газового топлива для нужд народного хозяйства. Для Г. используются: газы природные горючие , искусственные газы, получаемые при термической переработке твёрдых и жидких топлив в газогенераторах и термических печах (см. Газификация топлив , сжиженные газы, получаемые на газобензиновых и нефтеперерабатывающих заводах при переработке нефти и попутных газов.

Природный газ является наиболее совершенным и экономичным видом топлива, ценным сырьём для химической промышленности (см. Газовая промышленность ). С выявлением в СССР больших ресурсов природного газа получение искусственных газов, как менее экономичное и связанное с трудоёмкими процессами, утрачивает своё значение.

Наиболее крупные потребители природного газа — ТЭС и предприятия различных отраслей промышленности (машиностроение, чёрная и цветная металлургия, промышленность стройматериалов и др.). В коммунальном хозяйстве газ используется для приготовления пищи (в квартирах жилых зданий и на предприятиях общественного питания); для технологических нужд предприятий коммунально-бытового обслуживания; для нагревания воды, расходуемой для хозяйственно-бытовых и санитарно-гигиенических целей; для отопления, вентиляции и кондиционирования воздуха жилых и общественных зданий. Общее потребление природного газа в коммунальном хозяйстве СССР в 1970 составило 24,1 млрд. м³ , т. е. увеличилось по сравнению с 1965 в 1,8 раза, а к 1975 достигнет примерно 40 млрд. м³ .

Г. городов и промышленных предприятий природными и искусственными газами осуществляется по магистральным газопроводам , транспортирующим газ от мест его добычи или производства к потребителям. Приём газа населённым пунктом или промышленным объектом производится на контрольно-распределительном пункте, где газ редуцируется до допускаемого нормами давления и поступает в городскую газовую сеть или на промышленное предприятие. Различают системы Г. централизованные, в которых распределение газа потребителям производится по городской газовой сети, и децентрализованные (местные) — от местных газогенерирующих установок или с использованием ёмкостей (цистерн, баллонов), заполненных сжиженными газами. Местные системы широко применяются в Г. жилых зданий и коммунально-бытовых предприятий малых городов и посёлков, особенно находящихся на значительном расстоянии от магистральных газопроводов.

Транспортировка сжиженных газов от газобензиновых заводов к потребителям осуществляется по продуктопроводам, железнодорожными и автомобильными цистернами, а также в баллонах; получает развитие морской транспорт сжиженных газов специальными судами — газовозами . Доставка основного количества сжиженных газов на большие расстояния производится в железнодорожных цистернах. Для перевозки сжиженных газов с заводов и кустовых баз в СССР применяются также автоцистерны ёмкостью 12—15 м³ , а на небольшие расстояния — ёмкостью 4 м³ . Баллоны с сжиженным газом перевозятся, как правило, в специально оборудованных автомобилях.
