Компенса'тор опти'ческий, устройство, с помощью которого двум лучам света сообщается определённая разность хода , либо уже имеющаяся разность хода сводится к нулю или некоторому постоянному значению. Обычно К. о. снабжаются отсчётными приспособлениями, превращающими их в измерители разности хода. Общий принцип конструкций К. о. — возможность введения малых разностей хода посредством сравнительно грубых перемещений. Наиболее употребительны два типа К. о.

К. интерферометрические применяются в двухлучевых интерферометрах для уравнивания разностей хода в интерферирующих лучах. Примером К. о. этого типа является плоскопараллельная пластинка, в которой оптическая длина пути луча зависит от угла его падения на пластинку. Обычно на пути каждого из двух интерферирующих лучей помещают по пластинке одинаковой толщины; если они строго параллельны друг другу, то вносимая ими дополнительная разность хода равна нулю. Одна из пластинок снабжается приспособлением, позволяющим поворачивать ее на небольшой угол относительно другой; сообщаемая при этом разность хода может быть измерена по углу поворота. Имеется ряд более сложных конструкций — К. о. с передвижным клином и т.п.

К. поляризационные применяются для анализа эллиптически поляризованного света, т. е. для определения ориентации осей эллипса поляризации и отношения их величин (см. Поляризация света ). В таких К. о. используется свойство двояколучепреломляющих кристаллов разделять падающий на них луч света на два луча, поляризованные во взаимно перпендикулярных направлениях (см. Двойное лучепреломление ). Скорости этих лучей в кристалле (а следовательно, и оптические длины их путей) различны; поэтому, проходя через кристалл, они приобретают разность хода, определяемую его толщиной. Простейший из К. о. такого типа называют пластинкой четверть длины волны (по вносимой ею разности хода). Поляризационные К. о. изменяют характер поляризации пропускаемого через них света, превращая, например, эллиптически поляризованный свет в поляризованный линейно или по кругу. Точность измерения разности хода с их помощью достигает 10^{– 5} 2p.

К. о. широко применяются в дальномерах , при изучении распределения напряжений в прозрачных объектах с помощью поляризованного света, при изучении структуры органических веществ, в сахариметрии и в особенности в кристаллооптике , где К. о. является важнейшим вспомогательным прибором, используемым совместно с поляризационным микроскопом .

Лит.: Ландсберг Г. С., Оптика, 4 изд., М., 1957 (Общий курс физики, т. 3); Захарьевский А. Н., Интерферометры, М., 1952; Поль Р. В., Оптика и атомная физика, пер. с нем., М., 1966.

Компенсатор синхронный

Компенса'тор синхро'нный, синхронный электродвигатель, работающий без активной нагрузки, предназначенный для улучшения коэффициента мощности (cosj) и регулирования напряжения в линиях электропередачи и в электрических сетях (см. Компенсирующие устройства ). В зависимости от изменений величины и характера нагрузки (индуктивная или емкостная) электрической сети меняется напряжение у потребителя (на приемных концах линии электропередачи). Если нагрузка электрической сети велика и носит индуктивный характер, к сети подключают К. с., работающий в перевозбужденном режиме, что эквивалентно подключению емкостной нагрузки. При передаче электроэнергии по линии большой протяженности с малой нагрузкой на режим работы сети заметно влияет распределенная емкость в линии. В этом случае для компенсации емкостного тока в сети к линии подключают К. с., работающий в недовозбужденном режиме. Постоянство напряжения в линии поддерживается регулированием тока возбуждения от напряжения регулятора. Пуск К. с. осуществляется также, как и обычных синхронных двигателей; сила пускового тока К. с. составляет 30—100% его номинального значения. К. с. изготовляют мощностью до 100 ква и более; мощные К. с. имеют водородное или водяное охлаждение. Применяются главным образом на электрических подстанциях.

В. К. Иванов.

Компенсационная точка

Компенсацио'нная то'чка у растений, физиологический показатель, выражающийся интенсивностью света, при которой поглощение листьями CO₂ в ходе фотосинтеза уравновешивается выделением CO₂ этими же листьями в процессе дыхания. К. т. теневыносливых растений значительно ниже, чем светолюбивых. Иногда под К. т. понимают сочетание общих условий освещения и температуры, в результате которого в растении за сутки точно сбалансированы процессы образования органического вещества и его затраты на жизнедеятельность.

Компенсационные выплаты

Компенсацио'нные вы'платы, по советскому трудовому праву выплаты, производимые для возмещения расходов, которые несет работник при выполнении своих трудовых функций. К К. в. относятся выплаты в связи со служебными командировками (суточные, расходы на проезд, оплату жилья); единовременные пособия (так называемые подъемные при переводе на работу в другую местность, оплата не выданной своевременно спецодежды, если работник приобрёл её за свой счёт). К. в. производятся либо в размере фактически понесённых расходов (например, оплата проезда и жилья при командировках в пределах максимальных размеров, установленных законом), либо в твёрдых размерах, независимо от фактических затрат (например, суточные при командировках). Удержания каких-либо сумм из К. в. не допускаются.

Компенсационные течения

Компенсацио'нные тече'ния, горизонтальные перемещения водных масс, восполняющие убыль воды на каком-либо участке океана, моря, озера. Могут развиваться как в поверхностных, так и глубинных слоях. Примером К. т. являются межпассатные (экваториальные) противотечения Тихого, Атлантического и Индийского океанов.

Компенсационный метод измерений

Компенсацио'нный ме'тод измере'ний, метод измерений, основанный на компенсации (уравнивании) измеряемого напряжения или эдс напряжением, создаваемым на известном сопротивлении током от вспомогательного источника. К. м. и. применяют не только для измерений электрических величин (эдс, напряжений, токов, сопротивления); он широко применяется и для измерения др. физических величин (механических, световых, температуры и т.д.), которые обычно предварительно преобразуют в электрические величины.

К. м. и. является одним из вариантов метода сравнения с мерой, в котором результирующий эффект воздействия величин на прибор сравнения доводят до нуля (добиваются нулевого показания измерительного прибора). К. м. и. отличается высокой точностью. Она зависит от чувствительности нулевого прибора (нульиндикатора), контролирующего осуществление компенсации, и от точности определения величины, компенсирующей измеряемую величину.

К. м. и. электрического напряжения в цепи постоянного тока состоит в следующем. Измеряемое напряжение U_x (см. рис. ) компенсируется падением напряжения, создаваемым на известном сопротивлении r током от вспомогательного источника U_всп (рабочим током l_p ). Гальванометр Г (нулевой прибор) включается в цепь сравниваемых напряжений перемещением переключателя (П на рис. ) в правое положение. Когда напряжения скомпенсированы, ток в гальванометре, а следовательно, и в цепи измеряемого напряжения U_x отсутствует. Это является большим преимуществом К. м. и. перед другими методами, так как он позволяет измерять полную эдс источника U_x и, кроме того, на результаты измерений этим методом не влияет сопротивление соединительных проводов и гальванометра. Рабочий ток устанавливают по нормальному элементу E_N с известной эдс, компенсируя её падением напряжения на сопротивлении R (переключатель П — в левом положении). Значение напряжения U_x находят по формуле U_x = E_N ·r/R, где r — сопротивление, падение напряжения на котором компенсирует U_x .

При измерении компенсационным методом силы тока I_x этот ток пропускают по известному сопротивлению R и измеряют падение напряжения на нём l_x R _. Сопротивление R включают вместо показанного на рис. источника напряжения U_x . Для измерения мощности необходимо поочередно измерить напряжение и силу тока. Для измерения сопротивления его включают во вспомогательную цепь последовательно с известным сопротивлением и сравнивают падения напряжения на них. Электроизмерительные приборы, основанные на К. м. и., называются потенциометрами или электроизмерительными компенсаторами. К. м. и. применим также для измерений величин переменного тока, хотя и с меньшей точностью. К. м. и. широко применяется в технике в целях автоматического контроля, регулирования, управления.

Лит.: Карандеев К. Б., Специальные методы электрических измерений, М.— Л., 1963.

К. П. Широков.

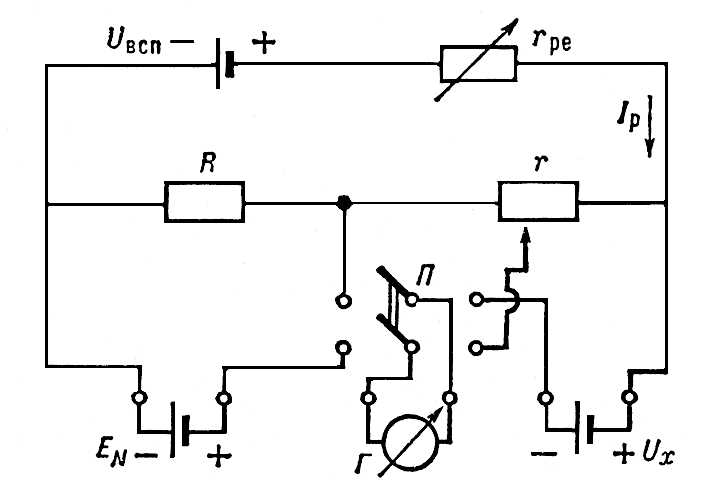

Схема компенсатора эдс с нормальным элементом: U_всп — источник вспомогательного напряжения; R — калиброванное сопротивление; r_peг — регулировочное сопротивление; EN — нормальный элемент; I_p — рабочий ток; Г — гальванометр; П — переключатель; U_x — измеряемое напряжение.
