Механизация учёта
Механиза'ция учёта, применение в бухгалтерском, статистическом и оперативном учёте предприятий, организаций и учреждений средств вычислительной техники для выполнения технических операций, связанных с учётом труда и заработной платы, учётом продукции, доходов и расходов, при составлении отчётных и вспомогательных сводок и т. п. Технические операции являются обычно массовыми и по своей трудоёмкости занимают до 70—75 % всех работ по учёту. М. у. значительно повышает производительность труда персонала, занятого учётными работами, ускоряет сроки получения нужной информации и повышает её точность. Начало механизации учётных работ связано с развитием в конце 19 в. техники механизированного счёта, с появлением перфораторов, табуляторов, арифмометров и др. Применение простейших счётно-решающих устройств повысило производительность труда при суммировании в 2—3 раза, умножении и делении — в 5—6 раз, а при группировке учётных данных — в 15—20 раз, что позволило значительно ускорить операции по обработке экономической информации и в конечном счёте способствовало улучшению управления производством.
В СССР М. у. практическое развитие получила в 30-х гг. 20 в., когда была создана отрасль отечественного вычислительного машиностроения. Начиная с 1949 М. у. развивается в направлении комплексной
Лит.: Исаков В. И., Королев М. А., Основы проектирования механизации учётно-плановых работ, М., 1965; Фельдман Л. С., Застенкер Г. С., Организация и эксплуатация машино-счётных станций и бюро, 2 изд., М., 1972.
Д. П. Брунштейн.
Механизированная картотека
Механизи'рованная картоте'ка, устройство для хранения карточек, в котором, в отличие от обычных картотек, процесс поиска карточек механизирован. В М. к. носители информации (карточки) размещаются в коробках (кассетах) или непосредственно на полках, как правило, в вертикальном положении. При составлении картотеки карточки группируют по какому-либо признаку (по алфавиту, адресам, виду информации, по характеру данных, заносимых на карточку, и т. п.) и каждой группе присваивается свой индекс (код). При поиске нужной карты оператор набирает (задаёт) на пульте управления её индекс или индекс её группы. Указание оператора преобразуется в сигнал управления электроприводом с указанием направления и шага перемещения полок. В блок управления М. к. входит «избирательное устройство», обеспечивающее автоматическую подачу нужной полки к оператору по кратчайшему пути, что особенно важно при большом объёме картотеки. Количество хранимых карточек и объём содержащейся в них информации зависят от формата карточек, размеров коробок (кассет), числа полок и конструкции М. к. Различают М. к. барабанного и элеваторного типов. Как правило, ёмкость барабанных М. к. от 10 тыс. до 50 тыс. карт (число полок от 3 до 8), элеваторных — от 20 тыс. до 500 тыс. карт (6—30 полок); формат карт от 70'100 мм до 200'300 мм.
Наибольшее распространение получили барабанные М. к., в которых полки с картами свободно подвешены между двумя дисками (колёсами), имеющими общую ось, связанную с электроприводом (рис. ). Диаметр барабана от 500 до 800 мм; среднее время полного оборота барабана 16—20 сек. Барабан с полками (кассетами) размещается в корпусе с откидной крышкой, служащей одновременно и рабочим столом; при необходимости М. к. укомплектовывают приставным столом. М. к. применяются в конторах промышленных предприятий, отделах научно-технической информации институтов и организаций, регистратурах и т. п. М. к. значительно упрощает работу с карточками (к любой из них оператор имеет доступ непосредственно с рабочего места) и в 1,5—2 раза ускоряет процесс поиска нужной карты.
Г. М. Белоусов.

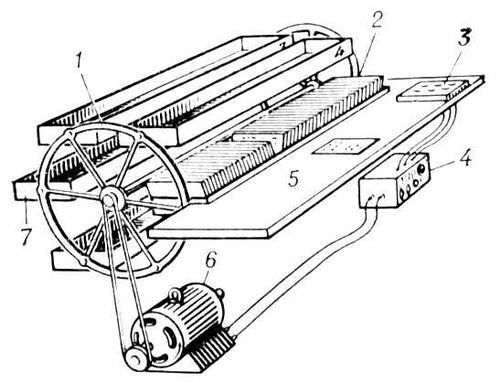

Механизированная картотека барабанного типа. Схема устройства: 1 — барабан; 2 — карточки; 3 — пульт управления; 4 — блок управления; 5 — рабочая доска (стол); 6 — электродвигатель привода; 7 — полка (кассета).

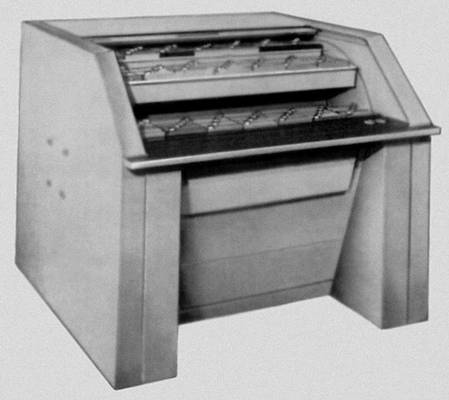

Механизированная картотека барабанного типа. Внешний вид.
Механизированная крепь
Механизи'рованная крепь, горная крепь длинной очистной выработки (лавы), установка, разгрузка и перемещение которой вслед за подвигающимся забоем осуществляются механизированным способом, без разборки её на составляющие элементы. М. к. применяется главным образом на угольных шахтах (в СССР в работе около 800 комплектов, 1973); вместе с горным комбайном, забойным конвейером и крепями сопряжения лавы со штреками М. к. образуют выемочные комплексы или агрегаты, обеспечивающие механизацию всех основных рабочих процессов в очистном забое. Создание конструкций М. к. современного вида относится к середине 50-х гг. См. Крепь горная .
М. к. делят: по функциям взаимодействия с боковыми породами — на поддерживающие, оградительные, оградительно-поддерживающие и поддерживающе-оградительные; по конструктивной схеме взаимодействия секций — на секционные, комплектные и агрегатированные. Крепи поддерживающего типа (рис. а ) предназначены для предотвращения обрушения кровли в пределах рабочего пространства очистной выработки. Секции их состоят из перекрытия, от двух до шести опорных гидравлических стоек, основания и одного или двух гидродомкратов передвижения. Призабойная зона лавы поддерживается перекрытиями секции консольно. По длине перекрытие сплошное или состоит из двух и более звеньев, соединённых шарнирами, чем обеспечивается лучший контакт его с неровной поверхностью кровли. М. к. поддерживающего типа применяют в основном на пластах мощностью до 2 м, реже — до 3,5 м. Крепи оградительного типа испытывают только нагрузку, передаваемую обрушенными породами, защищая рабочее пространство ограждающими перекрытиями (рис. б ). Эти крепи не нашли широкого распространения. Крепи оградительно-поддерживающего и поддерживающе-оградительного типов имеют элементы, выполняющие функции поддержания кровли и защиты рабочего пространства от обрушающихся пород. Крепи поддерживающе-оградительного типа (рис. в ) поддерживают кровлю на большей ширине рабочего пространства, чем крепи оградительно-поддерживающего типа (рис. г ); секция имеет 2—3 гидростойки, что обусловливает возможность применения её в лавах с труднообрушающейся основной кровлей при слабой непосредственной кровле. Оградительная часть выполняется в виде прочного наклонного перекрытия. Эти крепи применяют в большинстве случаев на пластах мощностью от 1,6 до 2,5 м; разрабатываются (1974) конструкции для пластов до 3,5 м. Секции крепи оградительно-поддерживающего типа имеют прочное наклонное ограждающее перекрытие и относительно короткий козырёк, поддерживающий кровлю на небольшой ширине у забоя с помощью одной стойки. Крепи применяют при легко обрушаемых основных и слабых породах непосредственной кровли на пластах мощностью 2—3,5 м.
М. к., секции которых не имеют постоянных кинематических связей между собой и с др. оборудованием лавы, называются секционными. Вследствие большой трудоёмкости передвижки и установки секционные крепи не нашли широкого применения. Комплектные крепи состоят из комплектов, включающих две и более кинематически связанных между собой секций. Комплекты крепи не имеют связей между собой. Секции агрегатированной крепи имеют постоянную кинематическую связь с базовым элементом очистного комплекса — ставом конвейера, направляющей рамой выемочной машины или специальным базовым элементом. Гидродомкратами передвижения снабжаются все или часть секций агрегатированной крепи. Наличие постоянной связи с базой и, как правило, направленное движение являются благоприятными предпосылками для дистанционного и автоматизированного управления всем комплексом оборудования очистного забоя. Агрегатированные крепи считаются наиболее перспективными. Управление гидроприводом и гидросистемой М. к. производится с кнопочных постов, устанавливаемых в лаве через 5—8 м или центрального пульта, расположенного в штреке. В СССР на пластах пологого падения нашли применение М. к.: поддерживающие М-87 и М-97; поддерживающе-оградительные МК и М-81; оградительно-поддерживающие ОМКТ-М и ОКП и оградительные КТУ. Внедряются М. к. для пластов наклонного (М-87ДН, КМ-127 и др.), а также крутого (АЩ, КГД-2, АНЩ, АКД и др.) падения. Наиболее разнообразны М. к. поддерживающего типа.
За рубежом развитие М. к. идёт по пути создания и совершенствования в основном крепей поддерживающего типа как в агрегатированном (крепи фирм «Галлик», «Даути» и др. — Великобритания), так и в комплектном («Вестфалия», «Клекнер-Ферроматик» — ФРГ, «Карлтон» — Великобритания, «Саэ-Сомеми» — Франция, DVP-3 — ЧССР и др.) исполнении.
Совершенствование М. к. осуществляется по пути снижения их металлоёмкости и стоимости, повышения надёжности всех узлов, оптимизации параметров, создания конструкций, обеспечивающих в комплексе с выемочными и транспортными средствами полную автоматизацию процессов выемки, транспортирования угля, крепления и управления горным давлением в очистном забое и на сопряжении его с подготовительными выработками.
Лит.: Справочник по креплению горных выработок, М., 1972.
В. В. Жуков.
Схемы механизированной крепи: а — поддерживающего типа; б — оградительного типа; в — поддерживающе-оградительного типа; г — оградительно-поддерживающего типа; 1 — опорные элементы — стойки; 2 — перекрытие; 3 — основание; 4 — защитное ограждение; 5 — ограждающее перекрытие; 6 — поддерживающий козырёк.
Механизированные войска
Механизи'рованные войска', войска, состоящие из мотострелковых (механизированных), танковых, артиллерийских и др. частей и подразделений. Понятие «М. в.» появилось в различных армиях к началу 1930-х гг. В 1929 в СССР было создано Центральное управление механизации и моторизации РККА и сформирован первый опытный механизированный полк, развёрнутый в 1930 в первую механизированную бригаду в составе танкового, артиллерийского, разведывательных полков и подразделений обеспечения. Бригада имела 110 танков МС-1 и 27 орудий и предназначалась для исследования вопросов оперативно-тактического применения и наиболее выгодных организационных форм механизированных соединений. В 1932 на базе этой бригады был создан первый в мире механизированный корпус — самостоятельное оперативное соединение, включавшее 2 механизированные и одну стрелково-пулемётную бригады, отдельный зенитно-артиллерийский дивизион и насчитывавшее свыше 500 танков и 200 автомобилей. Название «М. в.» было закреплено в 1932 во временном наставлении механизированных войск РККА, которое называется «Вождение и бой самостоятельных механизированных соединений». К началу 1936 имелось 4 механизированных корпуса, 6 отдельных бригад, а также 15 полков в кавалерийских дивизиях. В 1937 Центральное управление механизации и моторизации РККА было переименовано в Автобронетанковое управление Красной Армии, а в декабре 1942 было образовано Управление командующего бронетанковыми и механизированными войсками. Во время Великой Отечественной войны 1941—45 бронетанковые и механизированные войска стали основной ударной силой сухопутных войск. К концу 1943 в состав механизированного корпуса входили 3 механизированные и 1 танковая бригады, 1—2 самоходно-артиллерийских полка, миномётный, зенитный, артиллерийский, истребительно-противотанковый артиллерийский полки, отдельный гвардейский миномётный дивизион реактивной артиллерии и части обеспечения и обслуживания [всего 16369 чел., 246 танков и самоходно-артиллерийских установок (Т-34 — 176, Т-70 — 21, САУ — 49), 252 орудия и миномёта, свыше 1,8 тыс. автомашин]. Механизированные соединения наряду с танковыми использовались для ввода в прорыв и развития успеха на большую глубину, для окружения и разгрома противника, преследования и выполнения др. задач. В мае 1954 бронетанковые и механизированные войска были переименованы в бронетанковые войска, в 1959 — в танковые войска . В 1957 стрелковые и механизированные дивизии были преобразованы в мотострелковые дивизии. В США, Франции, Турции и некоторых др. странах механизированные дивизии входят в состав сухопутных войск (пехоты).
Л. Г. Бархударов.
Механизированный инструмент
Механизи'рованный инструме'нт,ручные машины с встроенным двигателем. По виду питающей энергии М. и. может быть пневматическим, электрическим, гидравлическим. Распространение получили такие ручные машины, как сверлильные, шлифовальные, резьбозавёртывающие, различные виды молотков, пил и др.
