При импульсной модуляции в М. управляющими элементами также служат электронная лампа или полупроводниковый прибор, например варикап (рис. 3 ), который запирает или отпирает волноводный тракт при посылках импульсного модулирующего напряжения различного знака.

Иногда М. входит в состав усилительных устройств, работающих в различных диапазонах частот — от звуковых до СВЧ. Магнитный усилитель имеет М. в виде насыщающегося дросселя электрического , индуктивностью которого управляет ток усиливаемого сигнала. В этом случае обычно модулируется переменный ток промышленной частоты, более высокой по сравнению с частотами спектра сигналов — обычно команд в системах автоматики. В диэлектрическом усилителе М. представляет собой нелинейный конденсатор, ёмкостью которого управляет напряжение сигнала. М. является составной частью некоторых параметрических усилителей .

Лит.: Кукк К. И., Соколинский В. Г., Передающие устройства многоканальных радиорелейных систем связи, М., 1968; Модель З. И., Радиопередающие устройства, М., 1971; Радиопередающие устройства, под ред. Б. П. Терентьева, М., 1972; Радиопередающие устройства на полупроводниковых приборах, под ред. Р. А. Валитова и И. А. Попова, М., 1973.

М. Д. Карасёв.

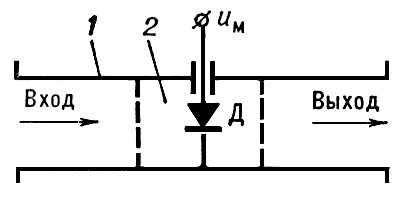

Рис. 3. Волноводный импульсный модулятор сверхвысоких частот: 1 — радиоволновод; 2 — диодная камера; Д — переключательный диод или парикап, открывающий радиоволновод (импульс электромагнитной волны на выходе) при положительном u_M и запирающий его (пауза на выходе) при отрицательном модулирующем напряжении u_M .

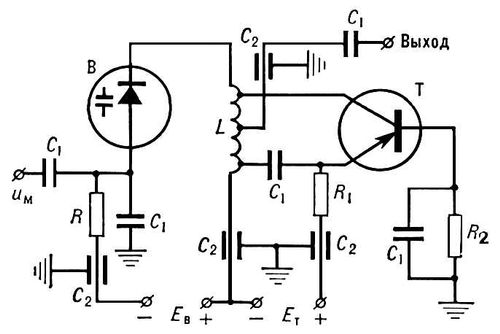

Рис. 2. Варикапный частотный модулятор: В — варикап, ёмкость которого с индуктивностью катушки L образуют резонансный контур генератора на транзисторе Т; Е_B , E_T — напряжения, подаваемые соответственно на варикап и транзистор; C₁ , С₂ — конденсаторы развязывающих цепей; R, R₁ , R₂ — резисторы в развязывающих цепях. Эффективной ёмкостью варикапа управляет модулирующее напряжение u_M .

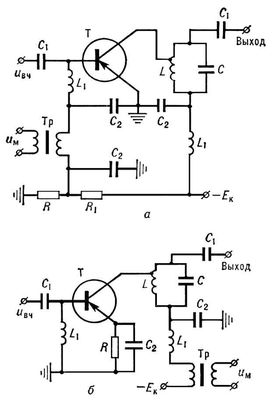

Рис. 1. Транзисторные амплитудные модуляторы: а — базовый; б — коллекторный; u_ВЧ — напряжение модулируемых колебаний: Tp — низкочастотный трансформатор; C₁ , С₂ , L₁ — конденсаторы и катушка индуктивности развязывающих цепей по высоким и низким частотам; R и R₁ — резисторы делителя постоянного напряжения в цепи питания транзистора; Е_К — напряжение, подаваемое на коллектор транзистора. Транзистор Т с резонансным контуром из катушки индуктивности L и конденсатора С образуют управляемый усилитель колебаний с несущей частотой, коэффициент усиления которого изменяется при изменении u_M .

Модуляция (в музыке)

Модуля'ция в музыке, смена тональности со смещением тоники (тональная М.). В обычной функциональной М. связь тональностей устанавливает общий для них посредствующий аккорд, меняющий свою функцию при появлении гармонического оборота, характерного для новой тональности. Решающее значение приобретает модулирующий аккорд с соответствующей альтерацией.

Особый вид функциональной М. — энгармоническая М. (см. Энгармонизм ), в которой посредствующий аккорд оказывается общим для обеих тональностей благодаря энгармоническому переосмыслению его структуры. Такая М. легко связывает отдалённые тональности и часто производит впечатление неожиданного крутого модуляционного поворота.

Большое значение в М. имеют мелодические связи аккордов, естественное голосоведение . Они могут играть ведущую роль в М., отстраняя на задний план функциональные связи аккордов и даже совсем их заменяя. Такая мелодико-гармоническая М. без общего аккорда наиболее характерна при непосредственном переходе в отдалённую тональность, в котором связующим звеном служит только модулирующий мелодически-подводящий аккорд. В одноголосном (или октавном) движении встречается мелодическая М. (как таковая, без гармонии), которая может идти и в далёкую тональность.

М. без всякой подготовки, с непосредственным утверждением новой тоники, называется сопоставлением тональностей. Она обычно применяется при переходе к новому разделу формы, однако изредка встречается и внутри построения.

От тональной М. отличается ладовая М., в которой без смещения тоники происходит только перемена наклонения лада в одноимённой тональности (см. Наклонение в музыке).

Лит.: Риман Г., Систематическое учение о модуляции..., пер. с нем., М., 1929; Римский-Корсаков Н. А., Учебник гармонии, Полн. собр. соч., т. 4, М., 1960; Тюлин Ю., Учебник гармонии, ч. 2, М., 1959.

Ю. Н. Тюлин.

Модуляция (в физике)

Модуля'ция (от лат. modulatio — мерность, размеренность) в физике и технике, изменение по заданному закону во времени величин, характеризующих какой-либо регулярный процесс. М. вызывают внешним воздействием. Наибольшее практическое значение имеет М. электромагнитных колебаний радио- и оптических диапазонов (см. Модуляция колебаний , Модуляция света ). Работа всех электронных приборов основана на М. электронного потока. Так, в электронных лампах применяется М. плотности электронного потока, в кинескопах — М. интенсивности электронного пучка, бомбардирующего экран. В клистронах и др. электронных приборах СВЧ используют М. скорости электронов. М. широко применяется в измерительной технике; предварительная М. измеряемой величины позволяет повысить чувствительность аппаратуры и точность измерений.

Модуляция колебаний

Модуля'ция колеба'ний, медленное по сравнению с периодом колебаний изменение амплитуды, частоты или фазы колебаний по определённому закону. Соответственно различаются амплитудная модуляция, частотная модуляция и фазовая модуляция (рис. 1 ). При любом способе М. к. скорость изменения амплитуды, частоты или фазы должна быть достаточно малой, чтобы за период колебания модулируемый параметр почти не изменился.

М. к. применяется для передачи информации с помощью электромагнитных волн радио- или оптических диапазонов. Переносчиком сигнала в этом случае являются синусоидальные электрические колебания высокой частоты w (несущая частота). Амплитуда, частота, или фаза этих колебаний, а в случае света и поляризация, модулируются передаваемым сигналом (см. Модуляция света ).

В простейшем случае модуляции амплитуды А синусоидальным сигналом модулированное колебание, изображенное на рис. 2 , может быть записано в виде:

х = А _{(1 + m sin W t ) sin (w t + j). (1)}

Здесь A _{и w — амплитуда и частота исходного колебания, W — частота модуляции, а величина m , называется глубиной модуляции, характеризует степень изменения амплитуды:}

Частота модуляции W характеризует скорость изменения амплитуды колебаний. Эта частота должна быть во много раз меньше, чем несущая частота w. Модулированное колебание уже не является синусоидальным. Амплитудно-модулированное колебание представляет собой сумму трёх синусоидальных колебаний с частотами w, w + W и w — W. Колебание частоты w называется (в радиотехнике) несущим. Его амплитуда равна амплитуде исходного колебания А _{. Две остальные частоты называются боковыми частотами, или спутниками. Амплитуда каждого спутника равна mА /2.}
