Главными параметрами, характеризующими AM света, являются: основная частота и ширина полосы частот модулирующего сигнала, глубина модуляции m = (ImахImin )/(Imax + Imin ) (I — световой поток), а также абсолютное значение амплитуды модуляции и прозрачность модулятора (от них зависит мощность сигнала, регистрируемого приёмником). Внутреннюю AM света осуществляют, например, меняя по требуемому закону напряжение и ток питания искусственных источников излучения. Наиболее эффективен этот метод для газоразрядных источников света и полупроводниковых излучателей. Внутренняя М. с. широко применяется также в лазерах (см. ниже).

Простейшими модуляторами света являются механические устройства, позволяющие прерывать на некоторые заданные интервалы времени световой поток. К

ним относятся вращающиеся диски с отверстиями (обтюраторы ), растры , колеблющиеся или вращающиеся заслонки, зеркала, призмы, а также устройства, в которых происходит управляемое модулирующим (не оптическим) сигналом нарушение оптического контакта . Другой класс приборов, используемых для внешней AM света, составляют модуляторы, действие которых основано на управлении поглощением света в полупроводниках (см. также Полупроводниковые приборы , Электрооптика ). Это поглощение зависит от концентрации и подвижности свободных носителей заряда в полупроводнике (свободных электронов и дырок ) и может управляться изменением в нём напряжения или тока. Для создания модуляторов света перспективны также прозрачные ферриты и антиферромагнетики , изучение свойств которых началось в 60-е гг. 20 в. (см. Магнитооптика ).

Механические модуляторы обеспечивают максимальную прозрачность и глубину модуляции, но работают при частотах модулирующего сигнала не свыше 107 гц и не допускают быстрой перестройки частоты (узкополосны). Полупроводниковые модуляторы в принципе могут осуществлять М. с. при частотах до 1010 —1011гц с шириной полосы, ограничиваемой только параметрами радиотехнической схемы, однако глубина М. с. в таких модуляторах и их общая эффективность невелики вследствие большого поглощения света в полупроводниках и малой электрической прочности полупроводниковых материалов.

Наиболее часто для М. с. используют эффекты, приводящие к изменению преломления показателя оптической среды под действием внешнего поля (модулирующего сигнала), — электрооптические (Керра эффект и Поккельса эффект ), магнитооптический (Фарадея эффект ) и акустооптический. В модуляторах, работающих на этих эффектах, происходит ФМ света (с последующим преобразованием её в AM); поэтому их называют также фазовыми ячейками. Частоты модулирующих сигналов в большинстве оптических сред, заполняющих фазовые ячейки, могут достигать 1011гц.

При использовании электрооптического эффекта применяют либо схемы типа рис. , а, в которых AM является результатом интерференции двух или нескольких ФМ лучей света (см. Интерференция света ), либо поляризационные схемы (рис. , б); в них ФМ двух взаимно перпендикулярных составляющих линейно-поляризованного света приводит к ПМ, а её преобразование в AM осуществляется в анализаторе (см. Керра ячейка , Поляризация света , Поляризационные приборы ).

При использовании эффекта Фарадея (вращения плоскости поляризации света в магнитном поле) AM света осуществляется по схеме, которая аналогична показанной на рис. , б. Частота и ширина полосы частот М. с. электро- или магнитооптическими ячейками в основном определяются параметрами схемы, управляющей их действием, и могут быть сравнительно велики.

Акустооптический эффект заключается в изменении показателя преломления среды под действием упругих напряжений, вызванных акустическими (ультразвуковыми и гиперзвуковыми, см. Гиперзвук ) волнами в этой среде. В твёрдых телах (в отличие от жидкостей и газов) при этом дополнительно возникает двойное лучепреломление . Периодическое изменение направления распространения света в жидкости при прохождении через неё низкочастотной ультразвуковой волны приводит к сканированию светового луча. В поле высокочастотной акустической волны микропериодические изменения показателя преломления образуют структуру, представляющую для света фазовую дифракционную решётку . Дифракция света на бегущей в среде или стоячей (см. Стоячие волны ) акустической волне позволяет осуществить AM света по схеме рис. , в. В твёрдых телах возможна AM света с помощью акустических волн и в поляризационных схемах типа рис. , б (за счёт двойного лучепреломления). Область частот модулирующих сигналов при акустооптических методах М. с. обширна (вплоть до СВЧ диапазона), однако из-за малой скорости звука по сравнению со скоростью света ширина полосы частот невелика — не более 1,2x106гц.

Общая эффективность М. с. в значительной степени зависит от параметров световых пучков. Появление лазеров — вследствие свойственной их излучению высокой степени монохроматичности, малой расходимости и большой энергетической светимости — позволило создать экономичные и эффективные модуляторы по схемам, совершенно непригодным для некогерентных источников света. Оказалось возможным применить некоторые методы внешней модуляции для внутренней модуляции лазеров (модулируя добротность их открытых резонаторов или — в полупроводниковых лазерах и газовых лазерах — импульсное питание). М. с. в лазерах используют не только для ввода информации, но и для увеличения мощности излучения (в ряде случаев — на несколько порядков). В твердотельных лазерах, работающих в режиме модуляции добротности резонаторов с помощью ячеек («затворов»), наполненных просветляющимися (при облучении мощным световым пучком) жидкостями, получены наиболее короткие из известных световых импульсов — длительностью ~ 10– 11 —10– 12сек, что соответствует полосе частот 1011 —1012гц.

М. с. широко применяется в научных исследованиях, в частности при изучении процессов, возбуждаемых светом в веществе, — люминесценции , фотопроводимости , фотохимических реакций и пр.; в оптической локации , служащей для измерения расстояний и скоростей движущихся объектов (см. также Светодальномер , Электрооптический дальномер ); в системах оптической связи , оптической звукозаписи, в оптоэлектронике , фототелеграфии и телевидении ; при измерении и сравнении световых потоков (см. Фотометрия ); измерении малых и сверхмалых (до 10– 12 —10– 13сек ) промежутков времени. Кодирование, декодирование и запись информации с помощью М. с. используется в вычислительной технике . Акустические методы М. с. применяются в аналоговых вычислительных машинах .

Лит.: Рытов С. М., Модулированные колебания и волны, «Тр. Физического института АН СССР», 1940, т. 2, № 1; Модуляция и отклонение оптического излучения, М., 1967; Адрианова И. И. [и др.], Фазовая светодальнометрия и модуляция оптического излучения, «Оптико-механическая промышленность», 1970, № 4; Мустель Е. Р., Парыгин В. Н., Методы модуляции и сканирования света, М., 1970; Фабелинский И. Л., Как изучаются быстропротекающие процессы, «Природа», 1973, № 3.

И. И. Андрианова.

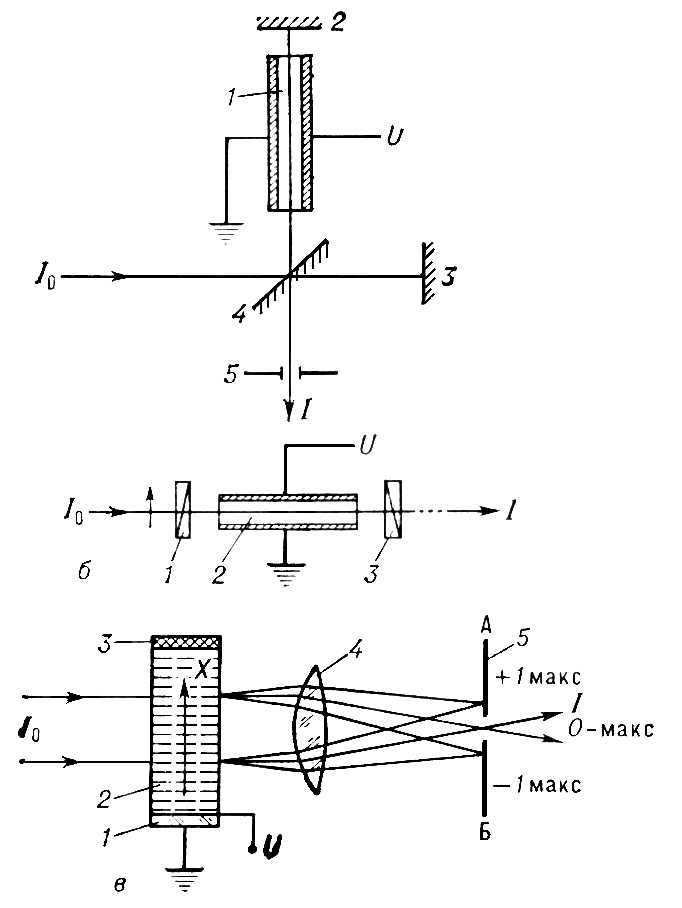

Схемы модуляторов света. I — входной световой поток, I — выходной модулированный световой поток. а — интерференционный модулятор. Действие управляющего (модулирующего) напряжения U на фазовую ячейку 1 приводит, в результате изменения показателя преломления среды, заполняющей ячейку, к сдвигу интерференционного максимума в выходном потоке I . Соответственно меняется интенсивность света на выходе модулятора (интерферируют лучи, отражающиеся от зеркал 2 и 3; 4 — полупрозрачное светоотделительное зеркало, 5 — выходное световое окно); б — поляризационный модулятор. Поляризатор 1 и анализатор 3 первоначально скрещены и не пропускают свет. Под действием модулирующего сигнала U плоскость поляризации света в электро- или магнитооптической ячейке 2 поворачивается (или линейная поляризация преобразуется в эллиптическую), и на выходе появляется световой сигнал; в — дифракционный модулятор. Колебания электроокустического преобразователя (пьезокристаллической или пьезокерамической пластинки) 1 с частотой F создают в акустооптической среде 2 ультразвуковую волну, действующую на входной световой поток аналогично дифракционной решётке. В фокальной плоскости объектива 4 периодически возникает и исчезает (в момент прохождения стоячей волны через нуль или при модуляции бегущей акустической волной) дифракционная картина, в каждом максимуме которой (напр., в нулевом, выделяемом щелью 5) интенсивность света промодулирована с частотой 2f или частотой бегущей волны. 3 — отражатель (или поглотитель) ультразвука.
