Для длин волн l < 0,1 см использование объёмных резонаторов , широко применяемых в диапазоне СВЧ и имеющих размеры порядка l, затруднительно из-за малости их размеров и больших потерь энергии в стенках. Использование же объёмных резонаторов с размерами, существенно превышающими l, также невозможно, т.к. в таком резонаторе возбуждается большое число собственных колебаний, близких по частоте, в результате чего резонансные линии перекрываются и резонансные свойства практически исчезают. Оказывается, однако, что при удалении части стенок такого объёмного резонатора почти все его собственные колебания становятся сильно затухающими и лишь малая их часть (при надлежащей форме оставшихся стенок) затухает слабо. В результате спектр собственных колебаний образовавшегося таким образом О. р. сильно «разреживается».

Первые О. р. в виде двух плоских параллельных зеркал предложили в 1958 А. М. Прохоров , а затем американские учёные Р. Х. Дикке, А. Л. Шавлов и Ч. Таунс . Если допустить, что между двумя плоскими зеркалами, расположенными на расстоянии L друг от друга, распространяется плоская волна, то в результате отражения от зеркал в пространстве между зеркалами образуется стоячая волна. Условие резонанса имеет вид: L = q l/2, где q — целое число, называется продольным индексом колебания. Собственные частоты О. р. образуют арифметическую прогрессию с разностью с /2L (эквидистантный спектр). В действительности края зеркал искажают (возмущают) поле плоской волны, что приводит к появлению колебаний с различными поперечными индексами m и n , определяющими число осцилляций поля в поперечных направлениях и распределение плотности тока на поверхности зеркал (рис. 1 ). Чем больше индексы m и n , тем число осцилляций больше и тем выше затухание колебания, обусловленное излучением в пространство, т. е. в сущности дифракцией на краях зеркал (см. Дифракция света ). Спектр собственных частот плоского О. р. имеет вид, изображенный на рис. 2 . Поскольку коэффициент затухания растет с увеличением поперечных индексов m и n быстрее, чем частотный интервал между соседними колебаниями, то резонансные кривые, отвечающие большим m и n , перекрываются, и соответствующие колебания не проявляются. Коэффициент затухания, вызванного излучением, зависит как от индексов m и n , так и от числа N зон Френеля, видимых на зеркале диаметром R из центра др. зеркала, находящегося на расстоянии L : N = R ² /2L l. При N ~ 1 остаётся 1—2 колебания, сопутствующие основному колебанию.

О. р. с плоскими зеркалами чувствительны к деформациям и перекосам зеркал, что ограничивает их применение. Этого недостатка лишены О. р. со сферическими зеркалами, в которых лучи, неоднократно отражаясь от вогнутых зеркал, не выходят за пределы огибающей поверхности – каустики. Каустики образуются лишь в определённой области значений L и радиусов кривизны зеркал R₁ и R₂ (рис. 3 ). Поскольку волновое поле быстро убывает вне каустики при удалении от неё, излучение из сферического О. р. с каустикой гораздо меньше, чем излучение из плоского О. р. Разрежение спектра в этом случае реализуется благодаря тому, что размеры каустики, ограничивающей поле, растут с ростом m и n . Для колебаний с большими m и n каустика оказывается расположенной вблизи края зеркал или вовсе не формируется и эти колебания сильно излучают. Такие сферические О. р. называют устойчивыми, т.к. они не чувствительны к малым перекосам и смещениям зеркал. Устойчивые О. р. применяются в газовых лазерах .

В твёрдотельных лазерах иногда применяются неустойчивые О. р., в которых внешняя каустика образоваться не может: луч, проходящий вблизи оси резонатора под малым углом к ней, после отражений неограниченно удаляется от оси. На границе между устойчивыми и неустойчивыми О. р. (рис. 3 ) расположены софокусные О. р., в которых фокусы обоих зеркал (отстоящие на расстояния R₁ /2 и R₂ /3 от соответствующего зеркала) совпадают, в том числе телескопический О. р., состоящий из малого выпуклого и большого вогнутого зеркал. Неустойчивые О. р. обладают большими потерями на излучение, чем устойчивые, однако эти потери для колебаний высших типов в них значительно больше, чем для основного колебания. Это позволяет добиться одномодовой генерации лазера и связанной с ней высокой направленности излучения.

Существуют различные дополнительные методы разрежения спектра, связанные с изменением профиля краев зеркал, применением линз и др. Разрежение спектра О. р. по продольным индексам q достигается применением связанных О. р. или специальных оптических фильтров. Наряду с О. р., имеющими два зеркала, применяются также кольцевые О. р., диэлектрический О. р. и О. р. с промежуточными зеркалами (рис. 4 ).

Хотя термин «О. р.» вошёл в употребление относительно недавно, по существу О. р. известны в физике и технике давно. Все музыкальные инструменты и ряд акустических и радиотехнических приборов (резонатор Гельмгольца, камертон , антенные вибраторы и т.д.) являются О. р. Однако излучение этих устройств существенно не влияет на спектр их собственных частот, в то время как излучение О. р. с зеркалами является основной причиной разрежения спектра.

Лит.: Вайнштейн Л. А., Открытые резонаторы и открытые волноводы, М., 1966; Ананьев Ю. А., Угловое расхождение излучения твердотельных лазеров, «Успехи физических наук», 1971, т. 103, в. 4; Ананьев Ю. А., Неустойчивые резонаторы и их применения, «Квантовая электроника», 1971, № 6.

С. А. Элькинд, В. П. Быков.

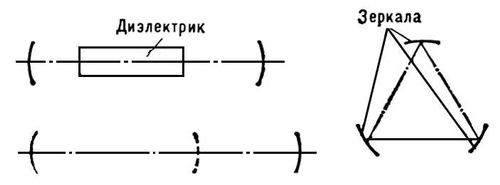

Рис. 4. Сложные типы резонаторов.

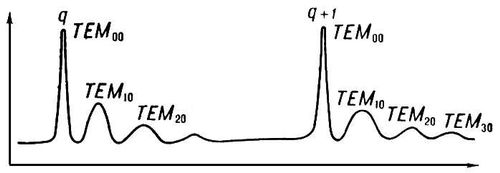

Рис. 2. Спектр частот открытого резонатора.

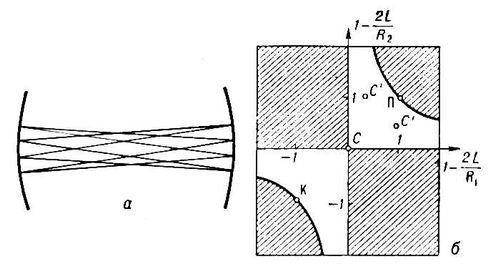

Рис. 3. а) Образование каустик у открытого резонатора со сферическими зеркалами; б) графическое изображение условий существования каустик при различных соотношениях между радиусами R₁ и R₂ зеркал и расстоянием L между ними: незаштрихованные области соответствуют наличию каустик, заштрихованные — большому радиационному затуханию. Точки, соответствующие резонаторам с плоскими П и концентрическими К зеркалами, лежат на границе заштрихованных и незаштрихованных областей; С — софокусное, С' — плоское и вогнутое зеркала (половина софокусного резонатора).

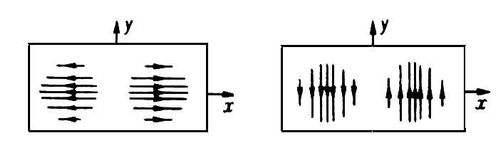

Рис. 1. Распределение токов, текущих по поверхности прямоугольного зеркала, для колебаний

 и

.
