Лит.: Ощепков П. К., Меркулов А. П., Интроскопия, М., 1967; Радиовидение наземных объектов в сложных метеоусловиях, М., 1969; Ирисова Н. А., Тимофеев Ю. П., Фридман С. А., Люминесценция позволяет видеть невидимое, «Природа», 1975, № 1.

К. М. Климов.

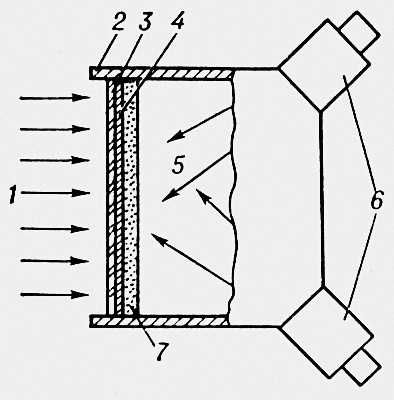

Рис. 1. Схема устройства радиовизора: 1 — радиоизлучение; 2 — корпус прибора; 3 — полиэтилентерефталатная (лавсановая) плёнка; 4 — слой алюминия; 5 — ультрафиолетовые лучи; 6 — источники ультрафиолетового излучения; 7 — слой люминофора.

Рис. 2. Изображения местности, полученные в условиях плохой видимости: вверху — на обычной фотографии; внизу — на экране радиоинтроскопа, с помощью радиоволн восьмимиллиметрового диапазона, в пассивном режиме.

Радиоволновод

Радиоволново'д, диэлектрический канал (направляющая система) для распространения радиоволн. Боковая поверхность канала является границей раздела двух сред, при переходе через которую резко меняются диэлектрическая e или магнитная m проницаемости и электропроводность s. Боковая поверхность может иметь произвольную форму, но наиболее широко применяются цилиндрические Р., в частности цилиндрические металлические полости, заполненные воздухом или каким-либо газом. Поперечное сечение металлического Р. бывает прямоугольным, круглым, П- и Н-образным и т.п. (рис. 1). Обычно к Р. относят только каналы с односвязным сечением; распространение радиоволн в каналах с дву- и многосвязными сечениями рассматривается в теории длинных линий (например, двухпроводная коаксиальная линия; рис. 1, д).

Можно показать, что внутри Р. вдоль его оси распространяется волновое поле, которое является результатом многократного отражения волн от внутренних стенок Р. и интерференции отражённых волн. Это определяет главную особенность Р., которая состоит в том, что распространение волн в них возможно только в том случае, если поперечные размеры Р. сравнимы с длиной волны l или больше l. Например, для l = 30 см больший размер а сечения прямоугольного Р. около 20—25 см. Это обусловливает применение Р. главным образом в области сверхвысоких частот.

Р. служат направляющими системами в радиолокационных и др. станциях для передачи энергии от передатчика в передающую антенну, от приёмной антенны к радиоприёмнику. Направляющая система на СВЧ имеет вид волноводного тракта, состоящего из отрезков Р., различных по форме и размерам поперечных сечений; угловых изгибов; вращающихся соединений и многих др. волноводных узлов (рис. 2). Для сочленения Р. разных поперечных сечений применяются плавные волноводные переходы с переменным сечением (например, рупорный переход 2, рис. 2).

Основным преимуществом металлических Р. по сравнению с двухпроводной симметричной и коаксиальной линиями является малость потерь на СВЧ; это обусловлено практическим отсутствием излучения энергии в окружающее пространство и тем, что при одинаковых внешних размерах Р. и, например, двухпроводной линии поверхность Р., по которой текут электрические токи (при распространении волны), всегда больше, чем поверхность проводников двухпроводной линии. Так как глубина проникновения токов определяется скин-эффектом, то плотности токов, а следовательно, и потери на джоулево тепло в Р. меньше, чем в линии. Недостатки Р.: наличие нижнего предела пропускаемых частот (см. ниже); громоздкость конструкции на дециметровых и более длинных волнах; необходимость большой точности изготовления и специальной обработки внутренней поверхности стенок; сложность монтажа.

Поскольку поперечные размеры Р. сравнимы с l, то задача о распространении и возбуждении в них электромагнитного поля решается на основе интегрирования Максвелла уравнений при заданных граничных условиях и источниках поля. Методы решения этих задач составляют содержание теории Р. В случае прямоугольного Р. (рис. 3) для любой из проекций f электрического Е и магнитного Н полей теория приводит к волновому уравнению:

 (1)

где k = 2p/l = w/с — волновое число, w — частота колебаний, с — скорость света. Решение этого уравнения для бесконечно длинного прямоугольного Р. приводит к следующим выражениям для комплексных амплитуд проекций векторов Е и Н:

 (2)

Здесь а и b — размеры поперечного сечения прямоугольного Р., m и n — любые положительные целые числа, A_x, A_y A_z, B_x, B_y, B_z — постоянные определяемые условиями возбуждения Р. Постоянная распространения g, определённая из (2) и (1), равна:

(3)

Наличие тригонометрических множителей в (2) говорит об образовании стоячих волн в направлениях, перпендикулярных стенкам Р. Касательные составляющие электрического поля на стенках имеют узлы, а нормальные — пучности. Числа m и n определяют число полуволн, укладывающихся соответственно вдоль размеров а и b. Чем больше m и n, тем сложнее поле в сечении Р.

В Р. волновое поле является суммой полей бесконечного множества типов волн. Все типы волн подразделяются на три класса: ТЕ (или Н)-волны, ТМ (или Е)– волны и ТЕМ– волны; Т означает поперечность (трансверсальность). Каждый тип волн имеет свою структуру поля: в ТЕ– волнах электрическое поле сводится лишь к поперечным составляющим, но магнитное поле имеет и продольную, и поперечную составляющие; ТМ– волны имеют только поперечные составляющие магнитного поля; продольную составляющую имеет лишь электрическое поле; ТЕМ-волны вообще не имеют продольных составляющих поля и могут существовать только в многосвязных Р. Волны с различными m и n записываются в виде TMmn и TEmn (или Emn, Hmn). Волны с наименьшими индексами m и n называются простейшими. В случае ТМ– волн (H_z = 0) простейшей волной является волна ТМ₁₁ (рис. 4).

Волны TM₁₀ и TM₀₁ неосуществимы, т.к. магнитные силовые линии должны быть замкнутыми. Более сложные волны возникают, если увеличить поперечные размеры Р. или частоту колебаний так, чтобы вдоль размеров а и b укладывалась более чем одна полуволна. При этом поперечное сечение Р., подобно колеблющейся мембране, оказывается разбитым на ячейки, тождественные по структуре поперечному сечению волны ТМ₁₁ (рис. 5).
